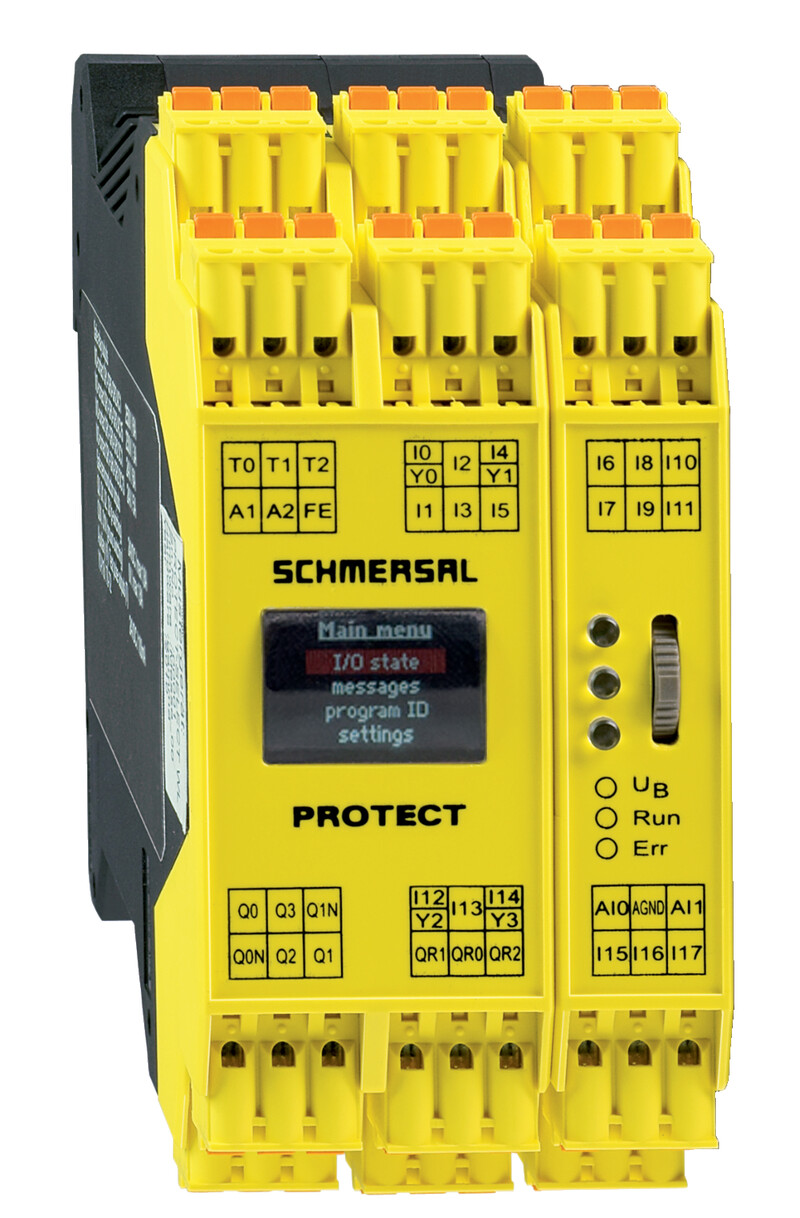

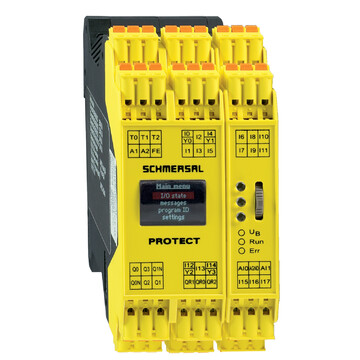

PROTECT-SELECT-CC - 101215377
Sterownik bezpieczeństwa Schmersal, 18 bezpiecznych wyjść, 4 półprzewodnikowe, 2 przekaźnikowe, 4 sygnalizacyjne, napięcie zasilania 12 VDC, stopień ochrony IP20, obsługa wyświetlaczem, poziom SIL 3/PL e.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry PROTECT-SELECT-CC 101215377
- Łatwa i elastyczna parametryzacja
- Nie jest wymagana wiedza z zakresu programowania
- 18 bezpiecznych wyjść do redundantnej kontroli wszystkich powszechnie stosowanych czujników bezpieczeństwa
- 4 Bezpieczne wyjścia półprzewodnikowe
- 2 bezpieczne wyjścia przekaźnikowe
- 4 opcjonalne wyjścia sygnalizacyjne
- Zastępuje do 8 przekaźników bezpieczeństwa do PL e / SIL 3
- Komunikat o błędzie i statusie w zwykłym tekście
- Wielojęzyczna obsługa za pomocą menu na kolorowym wyświetlaczu
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | PROTECT-SELECT-CC | |
| Numer artykułu (Numer katalogowy) | 101215377 | |
| EAN (European Article Number) | 4030661445403 | |
| eCl@ss number, version 12.0 | 27-37-18-19 | |
| eCl@ss number, version 11.0 | 27-37-18-19 | |
| Numer eCl@ss, wersja 9.0 | 27-37-18-19 | |
| ETIM number, version 7.0 | EC001449 | |
| ETIM number, version 6.0 | EC001449 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62061,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 61508,EN IEC 60204-1,EN IEC 60947-1 | |
| Niesprzyjające warunki klimatyczne | EN 60068-2-1,EN 60068-2-2,EN 61496 | |
| Materiał obudowy | Poliamid / V0 | |
| Ciężar brutto | 480 g | |
| Dane ogólne - właściwości | ||
| Detekcja zwarcia | Tak | |
| Wykrywanie zerwania przewodu | Tak | |
| Wykrywanie zwarcia | Tak | |
| Zaciski odłączalne | Tak | |
| Wejście uruchamiania | Tak | |
| Obwód sprzężenia zwrotnego | Tak | |
| Funkcja automatycznego resetu | Tak | |
| Reset z detekcją zbocza | Tak | |
| Testowanie uruchomienia | Tak | |
| Wykrywanie zwarcia doziemnego | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Zintegrowany wskaźnik, napięcie zasilające | Tak | |
| Liczba wyjść impulsowych (wyjść taktujących) | 3 | |
| Liczba wyjść przekaźnikowych (1-kanałowych) | 2 | |
| Liczba bezpiecznych wejść analogowych | 2 | |
| Liczba bezpiecznycvh wejść cyfrowych | 14 | |
| Liczba bezpiecznych wejść/wyjść cyfrowych | 4 | |
| Liczba bezpiecznych wyjść cyfrowych | 4 | |
| Liczba wyjść sygnalizacyjnych | 4 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 62061,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Diagnostic Coverage (DC) Level | 99 | |
| Wartość PFH | 1,78 x 10?8 /h | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Common Cause Failure (CCF), minimum | 65 | |
| Tolerancja błędu sprzętu (HFT) | 1 | |
| Częstość przywołań | Wysoka lub ciągła | |
| Safe Failure Fraction (SFF), minimum | 90 | |
| Klasyfikacja - wyjścia przekaźnikowe | ||
| Poziom zapewnienia bezpieczeństwa | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| uwaga | Obowiązuje dla układu dwukanałowego i 60% obciążenia przekaźnika | |
| Safety Integrity Level (SIL) | 3 | |
| Klasyfikacja bezpieczeństwa - Wejścia bezpieczeństwa, 2-kanałowy | ||
| Performance Level, up to | e | |
| Kategoria bezpieczeństwa | 4 | |
| Safety Integrity Level (SIL), suitable for applications in | 3 | |
| Klasyfikacja bezpieczeństwa - Wejścia bezpieczeństwa, 1-kanałowy | ||
| Performance Level, up to | d | |
| Kategoria bezpieczeństwa | 2 | |
| Safety Integrity Level (SIL), suitable for applications in | 2 | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne, 1-kanałowy | ||
| Performance Level, up to | d | |
| Kategoria bezpieczeństwa | 2 | |
| Safety Integrity Level (SIL), suitable for applications in | 2 | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne, 2-kanałowy | ||
| Performance Level, up to | e | |
| Kategoria bezpieczeństwa | 4 | |
| Safety Integrity Level (SIL), suitable for applications in | 3 | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Montaż | montaż na standardowej szynie DIN wg EN 60715 | |
| Mechanical data - Connection technique | ||
| Oznaczenia przyłączy | IEC 61131-2,IEC/EN 60947-1 | |
| Konektor | sztywny lub elastyczny | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Przyłącze (mechaniczne) | Zdejmowane złącza samozaciskowe | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 52,5 mm | |
| Wysokość | 100 mm | |
| Głębokość | 118 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP20 | |
| Stopień ochrony miejsca instalacji | IP54 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -25 ... +75 °C | |
| Wilgotność względna, minimum | 15 % | |
| Wilgotność względna, maksimum | 90 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 57 Hz, amplituda 0,75 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 2 | |
| Dane elektryczne | ||
| Operating voltage | 12 VDC -10 % / +10 % | |
| Pobór prądu dla 24V, maksimum | 500 mA | |
| No-load supply current I0, typical | 500 mA | |
| Rated operating voltage | 12 VDC | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Uwaga (dane elektryczne, zabezpieczenie elektryczne) | zwłoczny | |
| Częstotliwość wyłączania, minimalne | 0,1 Hz | |
| Materiał zestyków, elektrycznych | Cyna | |
| Zabezpieczenie elektryczne, maksimum | 3 A | |
| Dane elektryczne - bezpieczne wejścia cyfrowe | ||
| Progi przełączania wejść bezpieczeństwa | -3 V … 2 V (LOW),18 V … 28,8 V | |
| Pobór prądu wyjść bezpieczeństwa dla 24V | 6 mA | |
| Electrical data - Safety digital outputs | ||
| Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 700 mA | |
| Wyjście bezpieczne | odporne na zwarcie, typu p / typu n (Q0/0N i Q1/1N),odporne na zwarcie, typu p (Q2 i Q3) | |
| Prąd szczątkowy | 2 mA | |
| Dane elektryczne - bezpieczne wyjścia przekaźnikowe | ||
| Napięcie, kategoria użytkowania AC-1 | 250 VAC | |
| Prąd, kategoria użytkowania AC-1 | 4 A | |
| Napięcie, kategoria użytkowania DC-1 | 24 VDC | |
| Prąd, kategoria użytkowania DC-1 | 4 A | |
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 3 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Znamionowy prąd roboczy (wyjście diagnostyczne) | 100 mA | |
| Wykonanie | warunkowo odporne na zwarcie, typu p | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Klasa kompatybilnosci elektromagnetycznej | Dyrektywa o kompatybilności elektromagnetycznej | |
| Pozostałe dane | ||
| Uwaga (zastosowania aplikacyjne) | Czujnik bezpieczeństwa,Osłony bezpieczeństwa,Przycisk stopu awaryjnego,Linkowe wyłączniki stopu awaryjnego,Kurtyny świetlne bezpieczeństwa | |
