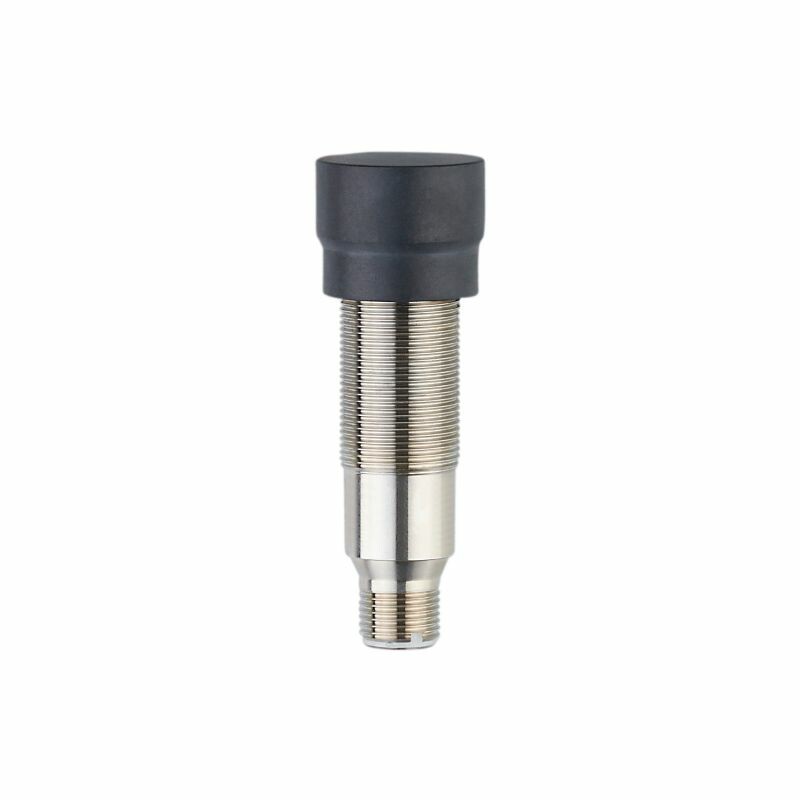

GG714S - GIGA4008-2PS/SIL2/V4A/US
Indukcyjny czujnik bezpieczeństwa firmy IFM, obudowa cylindryczna M18 2 x OSSD (A1 i A2), polaryzacja PNP, podłączenie konektor M12, IP67, IP 69K, temperatura otoczenia -40...70 °C, 2 x OSSD (A1 i A2)
Produkt na zamówienie
Wysyłka:
2 tygodnie
129,60 €
159,41 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dla zapewnienia bezpieczeństwa maszyn
- Świadectwa zgodności z następującymi normami: EN 60947-5-3, IEC 61508 i ISO 13849
- Elektroniczne czujniki bezpieczne w razie awarii nie wymagają osobnego aktuatora
- Podłączenie do sterowników PLC bezpieczeństwa, bezpiecznych modułów AS-i lub bezpiecznych jednostek oceniających
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x OSSD (A1 i A2) | |
| Strefa dozwolona [mm] | 0...6,5 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 71,5 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Typ działania | praca ciągła (bezobsługowa) | |
| Funkcja bezpieczeństwa | stan bezpieczny nietłumiony | |
| Aplikacja | Aplikacja przemysłowa | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 19,2...30 DC | |
| Napięcie znamionowe izolacji [V] | 30 | |
| Pobór prądu [mA] | < 30 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 1000 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x OSSD (A1 i A2) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5; (30 mA) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Dane wyjściowe | Interfejs typ C klasa 1 | |
| Napięcie wyjściowe przy 24 V | Wejścia typ 1, 2 kompatybilne z EN 61131-2 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Maks. obciążenie pojemnościowe CL_max [nF] | 20 | |
| Strefa działania | ||
| Strefa dozwolona [mm] | 0...6,5 | |
| Odległość bezpiecznego wyłączenia s(ar) [mm] | 11 | |
| Czasy reakcji | ||
| Odpowiedź na żądanie bezpieczeństwa [ms] | 1 | |
| Czas reakcji podczas zbliżania do strefy dozwolonej [ms] | 1 | |
| Czas ryzyka (czas reakcji na błędy związane z bezpieczeństwem) [ms] | 20 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...70 | |
| Współczynnik zmian temperatury [K/min] | 0,5 | |
| Maks. wilgotność względna powietrza [%] | krótkotrwale: 5...95 %; ciągle: 5...70 % | |
| Ciśnienie powietrza [kPa] | 80...106 | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Promieniowanie jonizujące | niedopuszczalny | |
| Mgła solna | IEC 60068-2-52 | |
| Ochrona | IP 65; IP 67; IP 69K; (z przykręconą odpowiednią wtyczką ifm) | |
| Promieniowanie UV | DIN ISO 4892-1, DIN ISO 4892-2 | |
| Chemikalia | ||
| test wg ISO 16750-5 | ||
| Następujące media były testowane przez 22 godziny w temp. 75 °C | Liebherr Hydraulik 37 | |
| Liebherr Hydraulik Gear ATF | ||
| Liebherr Hydraulik Plus Arctic | ||
| diesel | ||
| biodiesel | ||
| płyn hamulcowy | ||
| mocznik | ||
| Następujące media były testowane przez 22 godziny w temp. 25 °C | kwas akumulatorowy | |
| zimny środek czyszczący | ||
| środek czyszczący na bazie amoniaku | ||
| Następujące media były testowane przez 2 godziny w temp. 25 °C | środek czyszczący do felg | |
| Testy / dopuszczenia | ||
| EMC | ||
| IEC 60947-5-2 | ||
| IEC 60947-5-3 | ||
| EN 60947-5-3 | ||
| EN 61000-4-2 ESD | 6 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 20 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 61000-4-8 | 30 A/m | |
| EN 55011 | klasa B | |
| Odporność na wstrząsy | ||
| IEC 60947-5-2 | ||
| Odporność na wibracje | ||
| IEC 60947-5-2 | ||
| Klasyfikacja bezpieczeństwa | ||
| Spełnia wymogi | ISO 13849-1: 2015 kategoria 2, PL d IEC 61508 SIL 2 IEC 62061 SIL 2 |
|
| Żywotność TM (Mission Time) [h] | ≤ 87600 | |
| Żywotność TM (dodatkowe informacje) | 10 lat | |
| PFH [1/h] | 1,0E-07 | |
| Dane mechaniczne | ||
| Waga [g] | 130 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M18 x 1 / L = 71,5 | |
| Opis gwintu | M18 x 1 | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: PBT; Osłona obudowy: PPS GF40; okno LED: PA; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | Jeżeli nie podano inaczej, wszystkie dane odnoszą się do obiektu referencyjnego wg IEC 60947-5-2 w całym zakresie temperatur. (FE360 = ST37K) 24x24x1 mm |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Materiał obudowy: PPS GF40; Styki: pozłacane | |
