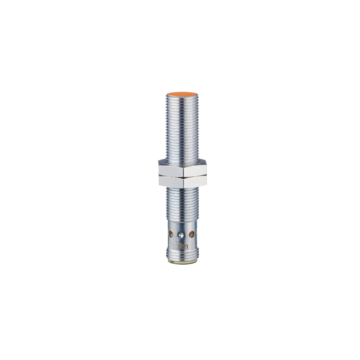

IF6123 - IFK3004BFRKG/IO/US-104
Czujnik indukcyjny IFM, średnica M12, sn=0,4....4 mm, czoło zabudowane, PNP/NPN/NO lub NC, IO-Link, zasilanie 10-30 VDC, konektor M12, 600 Hz, L=60 mm
Produkt na zamówienie
Wysyłka:
2 tygodnie
58,60 €
72,08 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do precyzyjnego monitorowania położenia maszyn
- Niezawodne przesyłanie odległości w postaci liniowej wartości procesowej przez IO-Link
- Elastyczne zastosowanie dzięki szerokiemu zakresowi temperatury roboczej
- Bardzo duża powtarzalność
- Regulacja NC/NO i PNP/NPN przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Interfejs komunikacyjny | IO-Link | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M12 x 1 / L = 60 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 15 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 600 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Punkt przełączania IO-Link [mm] | 0,7...3,51; (parametryzowalna) | |
| Zakres pomiarowy IO-Link [mm] | 0,375...3,75 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,8 / mosiądz: 0,5 / aluminium: 0,5 / miedź: 0,4 | |
| Histereza [% z Sr] | 3...15 | |
| Błąd nieliniowości wyjścia analogowego [%] | ± 2 %; (zakresu pomiarowego) | |
| Powtarzalność wyjścia analogowego [%] | ± 1 %; (zakresu pomiarowego) | |
| Współczynnik temperaturowy | zakresu pomiarowego | |
| Współczynnik temperaturowy [%/K vom MEW] | ± 0,3 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 3 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 791 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Ochrona | IP 65; IP 66; IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 Eb | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli | |
| MTTF [lata] | 668 | |
| Oprogramowanie wbudowane w cenie produktu | tak | |
| Dopuszczenie UL | ||
| Ta | -25...70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | A008 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 28 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M12 x 1 / L = 60 | |
| Opis gwintu | M12 x 1 | |
| Materiał | mosiądz pokryty białym brązem; powierzchnia aktywna: PBT kolor pomarańczowy; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x LED, kolor żółty | |
| SIO tryb | ||
| Wyjście zasilone | LED, kolor żółty świeci | |
| Tryb IO-Link | ||
| Target w zasięgu | LED, kolor żółty świeci | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Konektor: 1 x M12; kodowanie: A | ||
