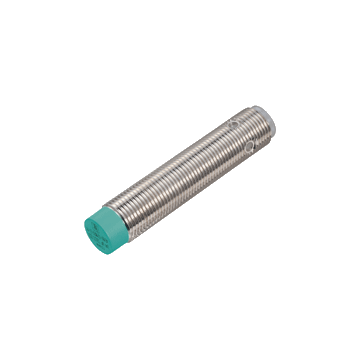

NEN10-12GM50-E1-V1 - 231722
Czujnik indukcyjny o wydłużonej strefie działania firmy Pepperl+Fuchs, zakres = 10 mm, czoło niezabudowane, NPN, 3-przewodowy / normalnie zamknięty (NC), zasilanie 10 ... 30 V DC, konektor M12-4pin, IP67, 0 ... 600 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
523,00 zł
643,29 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NEN10-12GM50-E1-V1
- Zwiększona odległość robocza
- 10 mm czoło niezabudowane
Ogólne specyfikacje | ||
---|---|---|
Funkcja przełączania | Normalnie zamknięty (NC) | |
Typ wyjścia | NPN | |
Znamionowa odległość robocza | 10 mm | |
Instalacja | niezabudowany | |
Polaryzacja wyjściowa | DC | |
Zapewniona odległość robocza | 0 ... 8.1 mm | |
Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) <br> 30 mm x 30 mm x 1 mm | |
Współczynnik redukcji r <sub> Al </sub> | 0.45 | |
Współczynnik redukcji r <sub> Cu </sub> | 0.4 | |
Współczynnik redukcji r <sub> 304 </sub> | 0,75 | |
Współczynnik redukcji r <sub> Mosiądz </sub> | 0.45 | |
Typ wyjścia | 3-przewodowy | |
Parametry nominalne | ||
Warunki instalacji | ||
A | ze stali 1.0037 (St37): 10 mm | |
B | 12 mm | |
C | 30 mm | |
F | 42 mm | |
Napięcie robocze | 10 ... 30 V DC | |
Częstotliwość przełączania | 0 ... 600 Hz | |
Histereza | 0.06 ... 1 mm | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Zabezpieczenie przed zwarciem | pulsowanie | |
Odporność na przeciążenie | tak | |
Zabezpieczenie przed zerwaniem drutu | tak | |
Tłumienie przepięć | tak | |
Falowanie | 10% | |
Spadek napięcia | ? 2 V. | |
Powtarzalność | 0,3 mm | |
Prąd pracy | 0 ... 200 mA, powyżej 70 ° C maks. 150 mA | |
Prąd wyłączenia | ? 10 µA | |
Prąd zasilania bez obciążenia | ? 15 mA | |
Wskaźnik stanu przełączania | LED, żółty | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 1740 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Aprobaty i certyfikaty | ||
Zgodność EAC | TR CU 020/2011 | |
Aprobata UL | Lista cULus, cel ogólny | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | Złącze M12 x 1, 4 piny | |
Materiał obudowy | mosiądz, niklowany | |
Czoło aktywne | PBT | |
Stopień ochrony | IP67 | |
Masa | 20 g | |
Moment dokręcania, śruby mocujące | max. 10 Nm |
