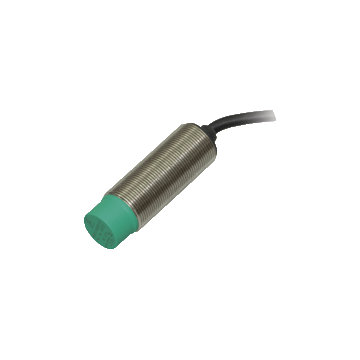

NEN20-18GM50-E1 - 231735

Czujnik indukcyjny o wydłużonej strefie działania firmy Pepperl+Fuchs, zakres = 20 mm, czoło niezabudowane, NPN / normalnie zamknięty (NC), zasilanie 10 ... 30 V DC, przewód 2 m z PUR, IP67, 0 ... 200 Hz

NEN20-18GM50-E1 - 231735

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

634,00 zł

779,82 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika indukcyjnego NEN20-18GM50-E1

  • Zwiększona odległość robocza
  • 20 mm czoło niezabudowane

Ogólne specyfikacje
Funkcja przełączania Normalnie zamknięty (NC)
Typ wyjścia NPN
Znamionowa odległość robocza 20 mm
Instalacja niezabudowany
Polaryzacja wyjściowa DC
Zapewniona odległość robocza 0 ... 16.2 mm
Element uruchamiający stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) <br> 60 mm x 60 mm x 1 mm
Współczynnik redukcji r <sub> Al </sub> 0.35
Współczynnik redukcji r <sub> Cu </sub> 0.3
Współczynnik redukcji r <sub> 304 </sub> 0,7
Współczynnik redukcji r <sub> Mosiądz </sub> 0.45
Parametry nominalne
Warunki instalacji
A ze stali 1.0037 (St37): 20 mm
B 30 mm
C 60 mm
F 78 mm
Napięcie robocze 10 ... 30 V.
Częstotliwość przełączania 0 ... 200 Hz
Histereza 0.1 ... 2 mm
Zabezpieczenie przed odwrotną polaryzacją tak
Zabezpieczenie przed zwarciem pulsowanie
Odporność na przeciążenie tak
Zabezpieczenie przed zerwaniem drutu tak
Indukcyjne zabezpieczenie przeciwprzepięciowe tak
Tłumienie przepięć tak
Falowanie 10%
Spadek napięcia ? 2 V.
Powtarzalność 1 mm
Prąd pracy 0 ... 200 mA
Prąd wyłączenia ? 10 µA
Prąd zasilania bez obciążenia ? 11 mA
Wskaźnik stanu przełączania LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 1960 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Aprobaty i certyfikaty
Zgodność EAC TR CU 020/2011
Aprobata UL Lista cULus, cel ogólny
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 85 ° C (-13 ... 185 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia kabel PUR, 2 m
Przekrój przewodu 0,34 mm <sup> 2 </sup>
Materiał obudowy mosiądz, niklowany
Czoło aktywne PBT
Średnica obudowy 18 mm
Stopień ochrony IP67
Masa 100 gramów
Moment dokręcania, śruby mocujące max. 20 Nm
