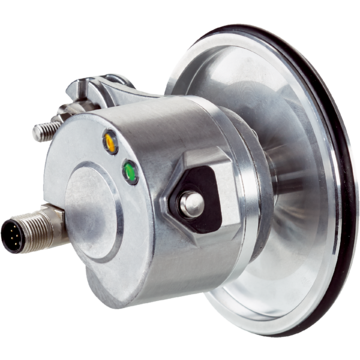

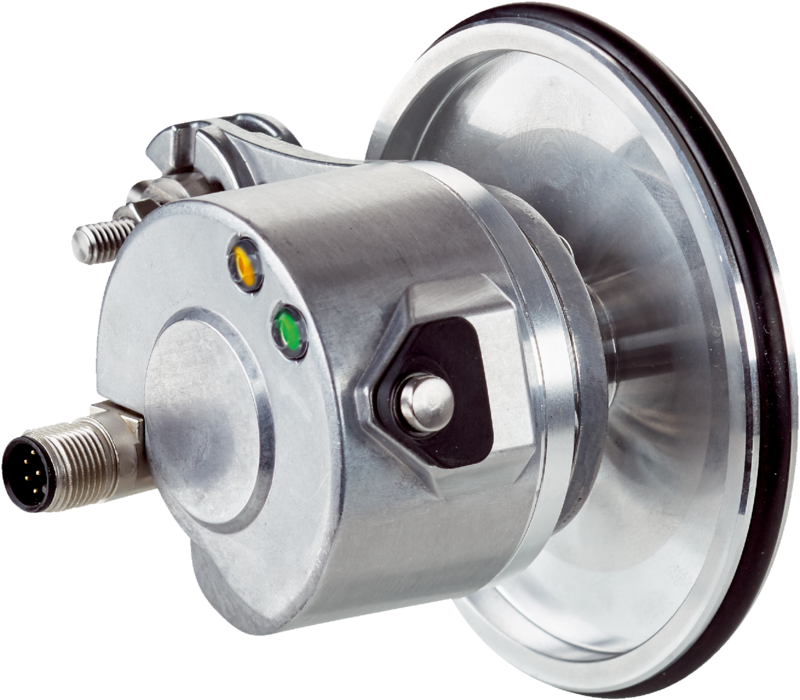

DUV60E-32KFADFB - 1117482
Enkoder z kołem pomiarowym SICK, przyrostowy, interfejs TTL/HTL, obwód koła 300 mm, O-ring NBR70, kanał A+błąd, złącze M12 4-pin, do 60 impulsów/obrót, IP65, montaż z ramieniem sprężynowym.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Enkoder z kołem pomiarowym, DUV60, DUV60E-32KFADFB, Obwód koła pomiarowego: 300 mm, Powierzchnia koła pomiarowego: O-ring NBR70, Interfejs komunikacyjny: 4,75 V ... 30 V, Przyrostowy, TTL, HTL, Napięcie zasilające: 4,75 V ... 30 V, Zakres liczby impulsów na obrót: 1 ... 60, Funkcja wyjścia: Kanał A, błąd, Typ przyłącza: Wtyk, M12, 4 piny, uniwersalny, Wykonanie ramienia sprężynowego: Ramię sprężynowe, enkoder po stronie montażu, Filtr częstotliwości przełączania: nie
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 275 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 1 ... 60 | |
| Rozdzielczość impulsy/mm | 0,125 mm/impuls ... 304,8 mm/impuls (w zależności od typu) | |
| Krok pomiarowy | 90° elektronicznie/liczba impulsów na obrót | |
| Odchyłka kroku pomiarowego | ± 18°, / liczba impulsów na obrót | |
| Granice błędu | Odchyłka kroku pomiarowego x 3 | |
| Kąt detekcji | 0,5 ± 5% | |
| Czas inicjalizacji | < 5 ms | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | TTL / HTL | |
| Dane parametryczne | Przełącznik DIP, możliwość wyboru wyjścia | |
| Dane elektryczne | ||
| Prąd roboczy bez obciążenia | 120 mA | |
| Typ przyłącza | Wtyk, M12, 4 piny, uniwersalny | |
| Liczba impulsów na obrót | Tak | |
| Napięcie wyjściowe | Tak | |
| Kierunek obrotów | Tak | |
| Maks. pobór mocy bez obciążenia | ≤ 1,25 W | |
| Napięcie zasilające | 4,75 V ... 30 V | |
| Prąd obciążenia maks. | ≤ 30 mA, na jeden kanał | |
| Maksymalna częstotliwość wyjściowa | 60 kHz | |
| Sygnał odniesienia, liczba | 1 | |
| Sygnał odniesienia, pozycja | 180°, elektryczny, powiązany logicznie z A | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Dane mechaniczne | ||
| Obwód koła pomiarowego | 300 mm | |
| Powierzchnia koła pomiarowego | O-ring NBR70 | |
| Wykonanie ramienia sprężynowego | Ramię sprężynowe, enkoder po stronie montażu | |
| Masa | 0,45 kg | |
| Materiał, enkoder | ||
| Wałek | Stal nierdzewna | |
| Kołnierz | Aluminium | |
| Obudowa | Aluminium | |
| Przewód | PVC | |
| Materiał, mechanika ramienia sprężynowego | ||
| Element sprężysty | Stal sprężynowa | |
| Koło pomiarowe | Aluminium | |
| Moment rozruchowy | 1,2 Ncm | |
| Moment obrotowy roboczy | 1,1 Ncm | |
| Prędkość obrotowa pracy | 1.500 min⁻¹ | |
| Żywotność łożysk | 3,6 x 109 obrotów | |
| Maksymalne ugięcie sprężyny/wychylenie ramienia sprężynowego | 14 mm | |
| Zalecane naprężenie wstępne | 10 mm | |
| Maks. dopuszczalny zakres roboczy sprężyn (praca w trybie ciągłym) | ± 3 mm | |
| Trwałość użytkowa elementu sprężystego | > 1,4 mln cykli | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP65 | |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –30 °C ... +70 °C | |
| Zakres temperatur składowania | –40 °C ... +75 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270790 | |
| ECLASS 11.0 | 27270707 | |
| ECLASS 12.0 | 27270504 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.688 kg | |
| Masa jednostkowa netto | 0.688 kg | |
| Jednostka objętości | 6615 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Stany Zjednoczone | |
| EAN | 4047084486791 | |
