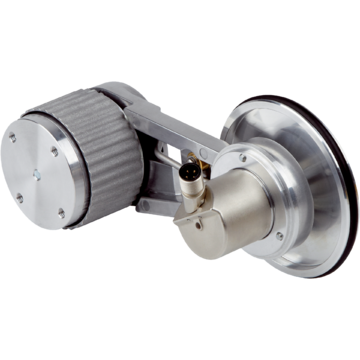

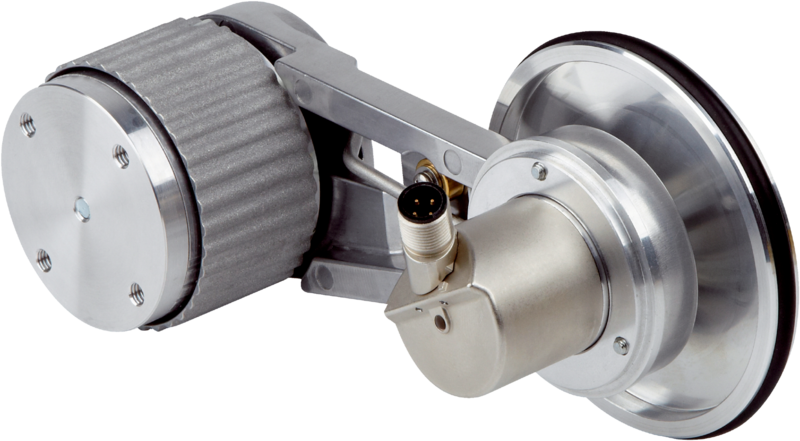

MWS120-12M1QC16384 - 1121859
Enkoder z kołem pomiarowym SICK, IO-Link V1.1, napięcie 18–30 V, obwód 200 mm, rozdzielczość 16 384 (14 bit), powierzchnia O-ring NBR70, powtarzalność <0,1 mm, temp. –30...+80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Enkoder z kołem pomiarowym, MWS120, MWS120-12M1QC16384, Obwód koła pomiarowego: 200 mm, Powierzchnia koła pomiarowego: O-ring NBR70, Interfejs komunikacyjny: 18 V ... 30 V, IO-Link, IO-Link V1.1, COM3 (230,4 kBaud), Napięcie zasilające: 18 V ... 30 V, Zamontowany enkoder: AHS36 IO-Link Advanced, AHS36A-SCQC016384, 1110131, Typ przyłącza: Wtyk, M12, 4 piny, uniwersalny
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 240 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba kroków na obrót (rozdzielczość maks.) | 16.384 (14 bit) | |
| Krok pomiaru (rozdzielczość: mm/impuls) | 0,018 | |
| Powtarzalność | < 0,1 mm | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Interfejs komunikacyjny – szczegóły | IO-Link V1.1 / COM3 (230,4 kBaud) | |
| Dane elektryczne | ||
| Typ przyłącza | Wtyk, M12, 4 piny, uniwersalny | |
| Pobór mocy | ≤ 1,5 W | |
| Napięcie zasilające | 18 V ... 30 V | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Dane mechaniczne | ||
| Obwód koła pomiarowego | 200 mm | |
| Powierzchnia koła pomiarowego | O-ring NBR70 | |
| Montaż | Koło pomiarowe zamontowane z przodu | |
| Materiał, mechanika ramienia sprężynowego | ||
| Element sprężysty | Stal nierdzewna | |
| Koło pomiarowe | Aluminium | |
| Moment rozruchowy | < 1 Ncm | |
| Moment obrotowy roboczy | < 1 Ncm | |
| Żywotność łożysk | 3,6 x 10^8 obrotów | |
| Minimalna siła naprężenia sprężyny | 4 N | |
| Maks. dopuszczalny zakres roboczy sprężyn (praca w trybie ciągłym) | ± 10 mm | |
| Trwałość użytkowa elementu sprężystego | > 1,5 mln cykli | |
| Pozycja montażowa względna w stosunku do obiektu pomiaru | Zalecana od góry, możliwa od dołu | |
| Zamontowany enkoder | AHS36 IO-Link Advanced, AHS36A-SCQC016384, 1110131 | |
| Kołnierz montażowy | BEF-FA-020-036, 2072298 | |
| Zamontowana mechanika | BEF-MWS120-ARM, 2118239 | |
| Wbudowane koło pomiarowe | BEF-MR010020R, 2055224 | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2, EN 61000-6-3 i EN 61131-9 | |
| Zakres temperatury roboczej | –30 °C ... +80 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270790 | |
| ECLASS 11.0 | 27270707 | |
| ECLASS 12.0 | 27270504 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.185 kg | |
| Masa jednostkowa netto | 1.185 kg | |
| Jednostka objętości | 7776 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084494192 | |
