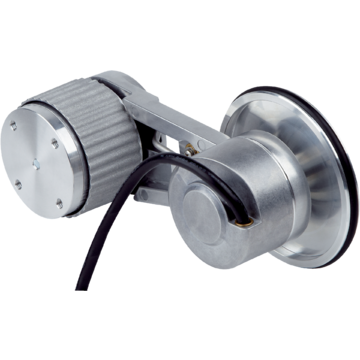

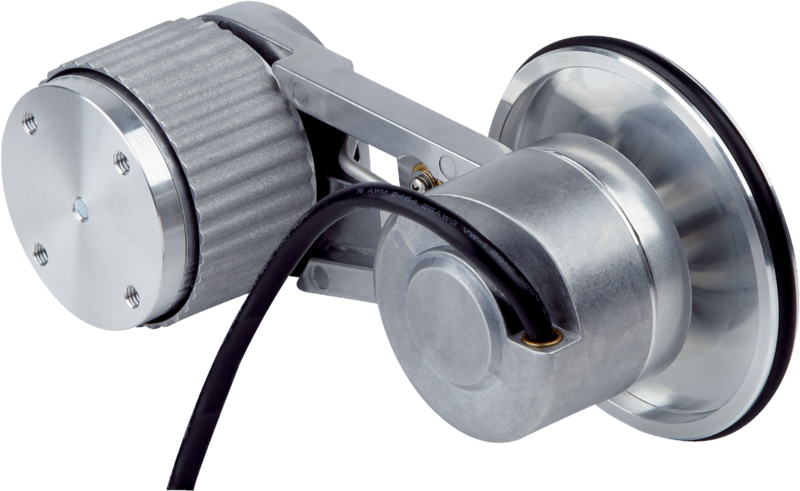

MWS120-33A17K02500 - 1135437
Enkoder z kołem pomiarowym SICK, przyrostowy TTL/HTL, napięcie 4,5–30 V, obwód 500 mm, 2500 impulsów/obrót, karbowana powierzchnia PU, 6 kanałów, przewód 1,5 m, temp. –30...+80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Enkoder z kołem pomiarowym, MWS120, MWS120-33A17K02500, Obwód koła pomiarowego: 500 mm, Powierzchnia koła pomiarowego: Karbowana powierzchnia poliuretanowa, Interfejs komunikacyjny: 4,5 V ... 30 V, Przyrostowy, TTL, HTL, Napięcie zasilające: 4,5 V ... 30 V, Zamontowany enkoder: DBS60 Core, DBS60E-S4FK01000, 1070746, Typ przyłącza: Przewód, 8 żył, uniwersalny, 1,5 m
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 500 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 2.500 | |
| Krok pomiaru (rozdzielczość: mm/impuls) | 0,05 | |
| Powtarzalność | < 0,1 mm | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | TTL / HTL | |
| Liczba kanałów sygnałowych | 6-kanałowy | |
| Dane elektryczne | ||
| Typ przyłącza | Przewód, 8 żył, uniwersalny, 1,5 m | |
| Pobór mocy | ≤ 0,5 W (bez obciążenia) | |
| Napięcie zasilające | 4,5 V ... 30 V | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Dane mechaniczne | ||
| Obwód koła pomiarowego | 500 mm | |
| Powierzchnia koła pomiarowego | Karbowana powierzchnia poliuretanowa | |
| Montaż | Koło pomiarowe zamontowane z przodu | |
| Materiał, mechanika ramienia sprężynowego | ||
| Element sprężysty | Stal nierdzewna | |
| Koło pomiarowe | Aluminium | |
| Moment rozruchowy | + 1,2 Ncm (przy 20 °C) | |
| Moment obrotowy roboczy | 1,1 Ncm (przy 20 °C) | |
| Żywotność łożysk | 3,6 x 109 obrotów | |
| Minimalna siła naprężenia sprężyny | 4 N | |
| Maks. dopuszczalny zakres roboczy sprężyn (praca w trybie ciągłym) | ± 10 mm | |
| Trwałość użytkowa elementu sprężystego | > 1,5 mln cykli | |
| Pozycja montażowa względna w stosunku do obiektu pomiaru | Zalecana od góry, możliwa od dołu | |
| Zamontowany enkoder | DBS60 Core, DBS60E-S4FK01000, 1070746 | |
| Zamontowana mechanika | BEF-MWS120-ARM, 2118239 | |
| Wbudowane koło pomiarowe | BEF-MR10500APN, 4084735 | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Zakres temperatury roboczej | –30 °C ... +80 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270790 | |
| ECLASS 11.0 | 27270707 | |
| ECLASS 12.0 | 27270504 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Kraj pochodzenia | Niemcy | |
