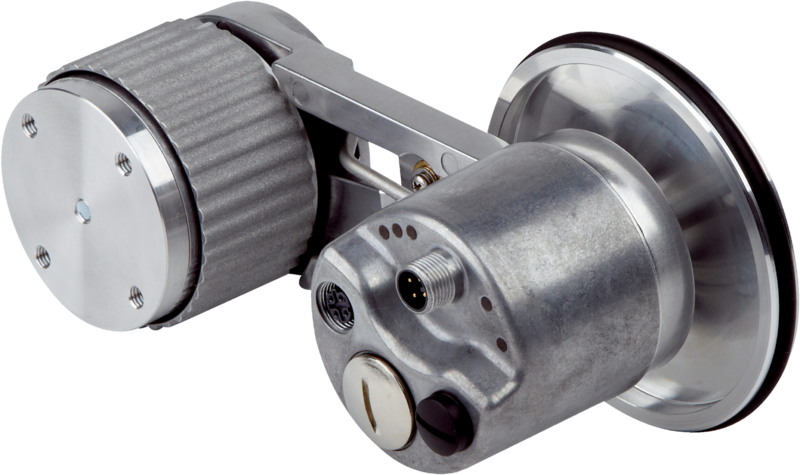

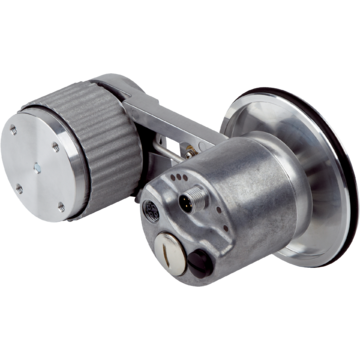

MWS120-11N2NF18X12 - 1130027
Enkoder z kołem pomiarowym SICK, interfejs PROFINET, napięcie 10–30 V DC, obwód koła 200 mm, aluminiowe radełko krzyżowe, rozdzielczość 262144 x 4096, programowalny, wtyk/gniazdo M12.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Enkoder z kołem pomiarowym, MWS120, MWS120-11N2NF18X12, Obwód koła pomiarowego: 200 mm, Powierzchnia koła pomiarowego: Aluminiowe radełko krzyżowe, Interfejs komunikacyjny: 10 V DC ... 30 V DC, PROFINET, Napięcie zasilające: 10 V DC ... 30 V DC, Zamontowany enkoder: AFM60 PROFINET, AFM60A-S4NB018x12, 1059039, Typ przyłącza: Wtyk, Gniazdo, 1x, 2x, M12, M12, 4 piny, 4 piny, osiowe, osiowe
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 80 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Rozdzielczość maks. (liczba kroków na obrót x liczba obrotów) | 18 bit x 12 bit (262.144 x 4.096) | |
| Krok pomiaru (rozdzielczość: mm/impuls) | 0,0008 | |
| Powtarzalność | < 0,1 mm | |
| Interfejsy | ||
| Interfejs komunikacyjny | PROFINET | |
| Programowalny/parametryzowalny | Tak | |
| Dane elektryczne | ||
| Typ przyłącza | Wtyk, Gniazdo, 1x, 2x, M12, M12, 4 piny, 4 piny, osiowe, osiowe | |
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Zabezpieczenie przed zamianą biegunów | – | |
| Dane mechaniczne | ||
| Obwód koła pomiarowego | 200 mm | |
| Powierzchnia koła pomiarowego | Aluminiowe radełko krzyżowe | |
| Montaż | Koło pomiarowe zamontowane z przodu | |
| Materiał, mechanika ramienia sprężynowego | ||
| Element sprężysty | Stal nierdzewna | |
| Koło pomiarowe | Aluminium | |
| Moment rozruchowy | 0,5 Ncm | |
| Moment obrotowy roboczy | 0,3 Ncm | |
| Żywotność łożysk | 3,0 x 10^9 obrotów | |
| Minimalna siła naprężenia sprężyny | 4 N | |
| Maks. dopuszczalny zakres roboczy sprężyn (praca w trybie ciągłym) | ± 10 mm | |
| Trwałość użytkowa elementu sprężystego | > 1,5 mln cykli | |
| Pozycja montażowa względna w stosunku do obiektu pomiaru | Zalecana od góry, możliwa od dołu | |
| Zamontowany enkoder | AFM60 PROFINET, AFM60A-S4NB018x12, 1059039 | |
| Zamontowana mechanika | BEF-MWS120-ARM, 2118239 | |
| Wbudowane koło pomiarowe | BEF-MR10200AK, 4084737 | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Zakres temperatury roboczej | –30 °C ... +80 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270790 | |
| ECLASS 11.0 | 27270707 | |
| ECLASS 12.0 | 27270504 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.262 kg | |
| Masa jednostkowa netto | 1.262 kg | |
| Jednostka objętości | 7776 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084513282 | |
