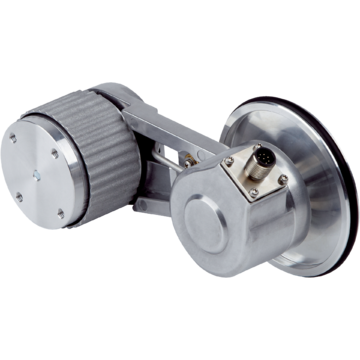

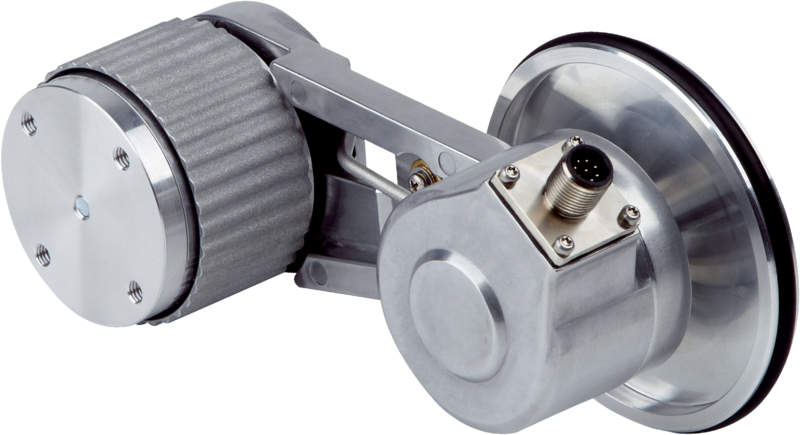

MWS120-12B39C65536 - 1118950
Enkoder z kołem pomiarowym SICK, napięcie zasilania 4,5–32 V, interfejs TTL/HTL, obwód koła 200 mm, powtarzalność <0,1 mm, rozdzielczość 65536 imp./obr., wtyk M12, przewód 8-pin, programowalny.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Enkoder z kołem pomiarowym, MWS120, MWS120-12B39C65536, Obwód koła pomiarowego: 200 mm, Powierzchnia koła pomiarowego: O-ring NBR70, Interfejs komunikacyjny: 4,5 V ... 32 V, Przyrostowy, TTL, HTL, Napięcie zasilające: 4,5 V ... 32 V, Zamontowany enkoder: DFS60, DFS60A-S4PC65536, 1036726, Typ przyłącza: Wtyk, M12, 8 pinów, promieniowe
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 300 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba impulsów na obrót | 65.536 | |
| Krok pomiaru (rozdzielczość: mm/impuls) | 0,003 | |
| Powtarzalność | < 0,1 mm | |
| Interfejsy | ||
| Interfejs komunikacyjny | Przyrostowy | |
| Interfejs komunikacyjny – szczegóły | TTL / HTL | |
| Programowalny/parametryzowalny | Tak | |
| Dane elektryczne | ||
| Typ przyłącza | Wtyk, M12, 8 pinów, promieniowe | |
| Pobór mocy | ≤ 0,7 W (bez obciążenia) | |
| Napięcie zasilające | 4,5 V ... 32 V | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność wyjść na zwarcie | Tak | |
| Dane mechaniczne | ||
| Obwód koła pomiarowego | 200 mm | |
| Powierzchnia koła pomiarowego | O-ring NBR70 | |
| Montaż | Koło pomiarowe zamontowane z przodu | |
| Materiał, mechanika ramienia sprężynowego | ||
| Element sprężysty | Stal nierdzewna | |
| Koło pomiarowe | Aluminium | |
| Moment rozruchowy | 0,5 Ncm (przy 20 °C) | |
| Moment obrotowy roboczy | 0,3 Ncm (przy 20 °C) | |
| Żywotność łożysk | 3,6 x 10^10 obrotów | |
| Minimalna siła naprężenia sprężyny | 4 N | |
| Maks. dopuszczalny zakres roboczy sprężyn (praca w trybie ciągłym) | ± 10 mm | |
| Trwałość użytkowa elementu sprężystego | > 1,5 mln cykli | |
| Pozycja montażowa względna w stosunku do obiektu pomiaru | Zalecana od góry, możliwa od dołu | |
| Zamontowany enkoder | DFS60, DFS60A-S4PC65536, 1036726 | |
| Zamontowana mechanika | BEF-MWS120-ARM, 2118239 | |
| Wbudowane koło pomiarowe | BEF-MR010020R, 2055224 | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Zakres temperatury roboczej | –30 °C ... +80 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270501 | |
| ECLASS 5.1.4 | 27270501 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270501 | |
| ECLASS 8.0 | 27270501 | |
| ECLASS 8.1 | 27270501 | |
| ECLASS 9.0 | 27270501 | |
| ECLASS 10.0 | 27270790 | |
| ECLASS 11.0 | 27270707 | |
| ECLASS 12.0 | 27270504 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.192 kg | |
| Masa jednostkowa netto | 1.192 kg | |
| Jednostka objętości | 7776 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084489662 | |
