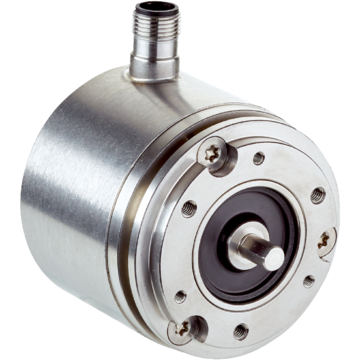

AFM60I-S1RC262144 - 1083992
Enkoder absolutny SICK, wieloobrotowy, 262144 x 4096, wałek 6 mm na serwokołnierzu, interfejs SSI + inkrementalny, złącze M12/12 pinów, stal nierdzewna, programowalny, ochrona IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkoder absolutny, AFS/AFM60 SSI, AFM60I-S1RC262144, Wersja jednoobrotowa lub wieloobrotowa: Wieloobrotowy, Maks. rozdzielczość: 18 bit x 12 bit (262.144 x 4.096), Wykonanie mechaniczne: Wałek mocowanie na serwokołnierzu 6 mm x 10 mm, Interfejs komunikacyjny: SSI, SSI + inkrementalny, programowalny, Typ przyłącza: Wtyk, M12, 12 pinów, promieniowe, Interfejs do programowania: Za pomocą ręcznego narzędzia do programowania, Materiał enkodera / stopień ochrony: Stal nierdzewna V2A / IP67
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| MTTFD (średni czas do niebezpiecznej awarii) | 250 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba kroków na obrót (rozdzielczość maks.) | 262.144 (18 bit) | |
| Liczba obrotów | 4.096 (12 bit) | |
| Rozdzielczość maks. (liczba kroków na obrót x liczba obrotów) | 18 bit x 12 bit (262.144 x 4.096) | |
| Odchyłka kroku pomiarowego | ± 0,002° Liczba impulsów > 10 000 | |
| Wartości graniczne błędów G | 0,03° | |
| Odchylenie standardowe powtórzenia σr | 0,002° | |
| Interfejsy | ||
| Interfejs komunikacyjny | SSI | |
| Interfejs komunikacyjny – szczegóły | SSI + inkrementalny | |
| Czas inicjalizacji | 50 ms | |
| Czas generowania pozycji | < 1 µs | |
| Typ kodu | Gray | |
| Parametryzacja przebiegu kodu | CW/CCW (V/R̅) | |
| Sygnały interfejsowe | A, A/, B, B/: cyfrowe, różnicowe | |
| Częstotliwość taktowania | 2 MHz | |
| Ustawianie (regulacja elektroniczna) | H aktywny (L = 0 - 3 V, H = 4,0 - Us V) | |
| Zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara (kolejność kroków w kierunku obrotów) | L aktywny (L = 0 - 1,5 V, H = 2,0 - Us V) | |
| Liczba impulsów na obrót | 1/4 liczby impulsów SSI na obrót | |
| Częstotliwość wyjściowa | ≤ 820 kHz | |
| Prąd obciążenia | ≤ 30 mA | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, M12, 12 pinów, promieniowe | |
| Napięcie zasilające | 4,5 ... 32 V DC | |
| Pobór mocy | ≤ 0,5 W (bez obciążenia) | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Wałek, mocowanie na serwokołnierzu | |
| Średnica wałka lub otworu | 6 mm | |
| Długość wału | 10 mm | |
| Masa | 0,5 kg | |
| Materiał, wał | Stal nierdzewna V2A | |
| Materiał, kołnierz | Stal nierdzewna V2A | |
| Materiał, obudowa | Stal nierdzewna V2A | |
| Moment rozruchowy | 1 Ncm (+20 °C) | |
| Moment obrotowy roboczy | 0,5 Ncm (+20 °C) | |
| Dopuszczalne obciążenie wałka | 80 N (promieniowe) 40 N (osiowe) |
|
| Prędkość obrotowa pracy | 9.000 min⁻¹ | |
| Moment bezwładności wirnika | 6,2 gcm² | |
| Żywotność łożysk | 3,0 x 10^9 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP67, po stronie wałka (IEC 60529) IP67, po stronie obudowy, wtyk (IEC 60529) |
|
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –40 °C ... +100 °C –30 °C ... +100 °C |
|
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 10 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270502 | |
| ECLASS 5.1.4 | 27270502 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270502 | |
| ECLASS 8.0 | 27270502 | |
| ECLASS 8.1 | 27270502 | |
| ECLASS 9.0 | 27270502 | |
| ECLASS 10.0 | 27270502 | |
| ECLASS 11.0 | 27270502 | |
| ECLASS 12.0 | 27270502 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Jednostka objętości | 0 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
