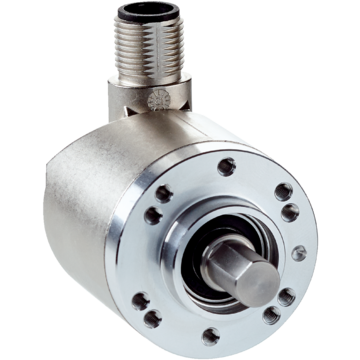

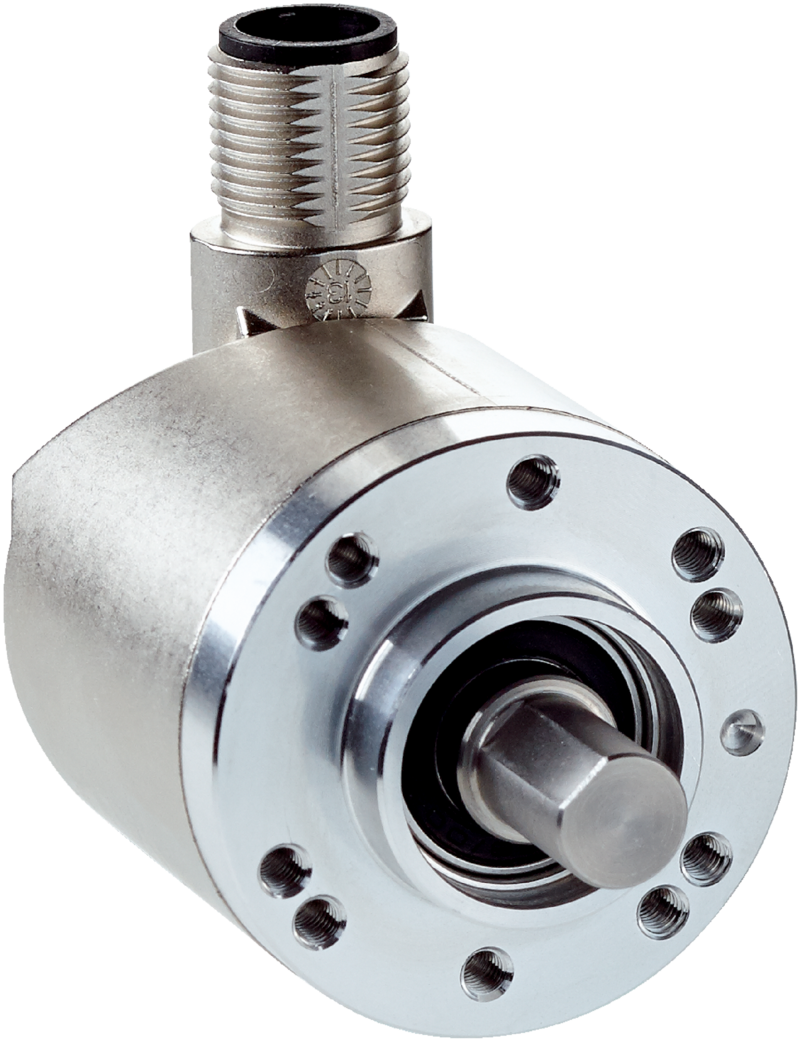

AHM36A-S4PC000S01 - 1132315
Wieloobrotowy enkoder absolutny SICK, wałek 10 mm, SSI, programowalny, rozdzielczość 13 bit x 12 bit, IP66/IP67, wyjście M12 8-pin.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkoder absolutny, AHS/AHM36, AHM36A-S4PC000S01, Wersja jednoobrotowa lub wieloobrotowa: Wieloobrotowy, Maks. rozdzielczość: 13 bit x 12 bit (8.192 x 4.096), Wykonanie mechaniczne: Wałek mocowanie czołowe 10 mm x 24 mm, Interfejs komunikacyjny: SSI, programowalny, Typ przyłącza: Wtyk, M12, 8 pinów, uniwersalny, Interfejs do programowania: Za pomocą ręcznego narzędzia do programowania, za pomocą SOPAS, Cecha wyróżniająca: Maks. rozdzielczość: 13 bitów x 12 bitów (8192 x 4096)
| Cechy | ||
|---|---|---|
| Produkt specjalny | Tak | |
| Cecha wyróżniająca | Maks. rozdzielczość: 13 bitów x 12 bitów (8192 x 4096) | |
| Standardowe urządzenie referencyjne | AHM36A-S4PC014x12, 1074761 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD (średni czas do niebezpiecznej awarii) | 230 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba kroków na obrót (rozdzielczość maks.) | 8.192 (13 bit) | |
| Liczba obrotów | 4.096 (12 bit) | |
| Rozdzielczość maks. (liczba kroków na obrót x liczba obrotów) | 13 bit x 12 bit (8.192 x 4.096) | |
| Wartości graniczne błędów G | 0,35° (przy 20°C) | |
| Odchylenie standardowe powtórzenia σr | 0,2° (przy 20°C) | |
| Interfejsy | ||
| Interfejs komunikacyjny | SSI | |
| Czas inicjalizacji | 100 ms | |
| Czas generowania pozycji | 125 µs | |
| Dane procesu | Pozycja | |
| Dane parametryczne | Liczba kroków na obrót Liczba obrotów PRESET Kierunek zliczania Typ kodu Przesunięcie bitów pozycji Pozycja bitu błędu Funkcja osi obrotowej Tryb SSI |
|
| Typ kodu | Gray | |
| Parametryzacja przebiegu kodu | Zgodnie z kierunkiem ruchu wskazówek zegara (domyślnie) / przeciwnie do kierunku ruchu wskazówek zegara (V/R) – parametryzacja przy użyciu narzędzia do programowania lub przewodu | |
| Częstotliwość taktowania | 2 MHz | |
| Ustawianie (regulacja elektroniczna) | H aktywny (L = 0 - 3 V, H = 4,0 - Us V) | |
| Zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara (kolejność kroków w kierunku obrotów) | L aktywny (L = 0 - 1 V, H = 2,0 - Us V) | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, M12, 8 pinów, uniwersalny | |
| Napięcie zasilające | 4,5 ... 32 V DC | |
| Pobór mocy | ≤ 1,5 W (bez obciążenia) | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Wałek, mocowanie czołowe | |
| Średnica wałka lub otworu | 10 mm | |
| Długość wału | 24 mm | |
| Masa | 0,12 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Aluminium | |
| Materiał, obudowa | Cynk | |
| Moment rozruchowy | 1 Ncm (+20 °C) | |
| Moment obrotowy roboczy | < 1 Ncm (+20 °C) | |
| Dopuszczalne obciążenie wałka | 40 N (promieniowe) 20 N (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ | |
| Moment bezwładności wirnika | 2,5 gcm² | |
| Żywotność łożysk | 3,6 x 10^8 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP66 (IEC 60529) IP67 (IEC 60529) |
|
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –40 °C ... +100 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270502 | |
| ECLASS 5.1.4 | 27270502 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270502 | |
| ECLASS 8.0 | 27270502 | |
| ECLASS 8.1 | 27270502 | |
| ECLASS 9.0 | 27270502 | |
| ECLASS 10.0 | 27270502 | |
| ECLASS 11.0 | 27270502 | |
| ECLASS 12.0 | 27270502 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.185 kg | |
| Masa jednostkowa netto | 0.185 kg | |
| Jednostka objętości | 1386 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084518454 | |
