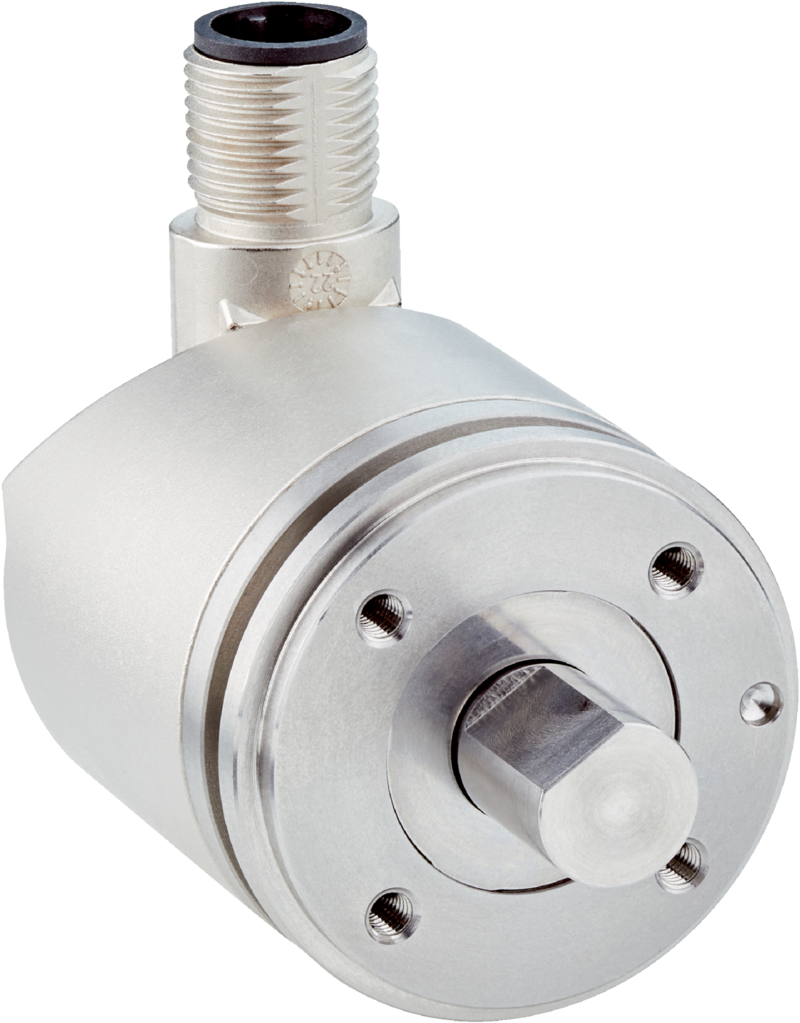

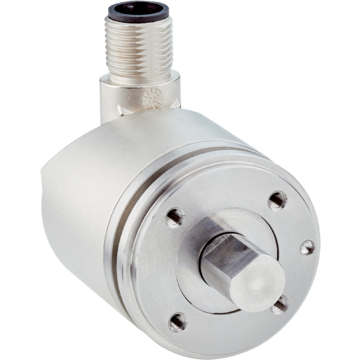

AHM36A-S2CC000S01 - 1139230
Wieloobrotowy enkoder absolutny SICK z wałkiem 10 mm, CANopen, rozdzielczość 14 bit x 12 bit, programowalny, wyjście M12 5-pin, wersja IP66/IP67/IP69K.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Enkoder absolutny, AHS/AHM36, AHM36A-S2CC000S01, Wersja jednoobrotowa lub wieloobrotowa: Wieloobrotowy, Maks. rozdzielczość: 14 bit x 12 bit (16.384 x 4.096), Wykonanie mechaniczne: Wałek mocowanie na serwokołnierzu 10 mm x 12 mm, Interfejs komunikacyjny: CANopen, programowalny, Typ przyłącza: Wtyk, M12, 5 pinów, uniwersalny, Interfejs do programowania: Za pomocą narzędzia inżynieryjnego PLC, za pomocą ręcznego narzędzia do programowania, Cecha wyróżniająca: Materiał, kołnierz: stal nierdzewna, stopień ochrony:– po stronie obudowy: IP66 (IEC 60529), IP67 (IEC 60529)– po stronie wału: IP67 (IEC 60529), IP69K (IEC 60529)
| Cechy | ||
|---|---|---|
| Produkt specjalny | Tak | |
| Cecha wyróżniająca | Materiał, kołnierz: stal nierdzewna Stopień ochrony: – po stronie obudowy: IP66 (IEC 60529), IP67 (IEC 60529) – po stronie wału: IP67 (IEC 60529), IP69K (IEC 60529) |
|
| Standardowe urządzenie referencyjne | AHM36A-S2CC014X12, 1065995 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD (średni czas do niebezpiecznej awarii) | 270 lat(a) (EN ISO 13849-1) | |
| Wydajność | ||
| Liczba kroków na obrót (rozdzielczość maks.) | 16.384 (14 bit) | |
| Liczba obrotów | 4.096 (12 bit) | |
| Rozdzielczość maks. (liczba kroków na obrót x liczba obrotów) | 14 bit x 12 bit (16.384 x 4.096) | |
| Wartości graniczne błędów G | 0,35° (przy 20°C) | |
| Odchylenie standardowe powtórzenia σr | 0,2° (przy 20°C) | |
| Interfejsy | ||
| Interfejs komunikacyjny | CANopen | |
| Protokół danych | CANopen CiA DS-301 V4.02, CiA DSP-305 LSS, Encoder Profile: - CIA DS-406, V3.2. - Class C2 | |
| Ustawienie adresu | 0 ... 127, default: 5 | |
| Prędkość przesyłania danych (w bit/s) | 20 kbit/s ... 1.000 kbit/s, domyślnie: 125 kbit/s | |
| Czas inicjalizacji | 2 s | |
| Dane procesu | Pozycja, Prędkość, Temperatura | |
| Dane parametryczne | Liczba kroków na obrót Liczba obrotów PRESET Kierunek zliczania Częstotliwość próbkowania dla obliczenia prędkości Jednostka dla wyjścia wartości prędkości Funkcja osi obrotowej Krzywki elektroniczne (2 kanały x 8 krzywek) |
|
| Dostępne dane diagnostyczne | Temperatura minimalna i maksymalna Prędkość maksymalna Licznik włączeń zasilania Licznik roboczogodzin zasilanie/ruch Licznik zmian kierunku / liczba ruchów w prawo / liczba ruchów w lewo Napięcie robocze minimalne i maksymalne |
|
| Informacje o stanie | Stan CANopen za pośrednictwem diod LED stanu | |
| Zakończenie magistrali | Za pośrednictwem terminatora | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, M12, 5 pinów, uniwersalny | |
| Napięcie zasilające | 10 ... 30 V | |
| Pobór mocy | ≤ 1,5 W (bez obciążenia) | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Wałek, mocowanie na serwokołnierzu | |
| Średnica wałka lub otworu | 10 mm | |
| Długość wału | 12 mm | |
| Masa | 0,15 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Stal nierdzewna | |
| Materiał, obudowa | Cynk | |
| Moment rozruchowy | 1 Ncm (+20 °C) | |
| Moment obrotowy roboczy | < 1 Ncm (+20 °C) | |
| Dopuszczalne obciążenie wałka | 40 N (promieniowe) 20 N (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ | |
| Moment bezwładności wirnika | 2,5 gcm² | |
| Żywotność łożysk | 3,6 x 10^8 obrotów | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dane dotyczące otoczenia | ||
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP66, po stronie obudowy (IEC 60529) IP67, po stronie obudowy (IEC 60529) IP67, po stronie wałka (IEC 60529) IP69K, po stronie wałka (IEC 60529) |
|
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –40 °C ... +85 °C | |
| Zakres temperatur składowania | –40 °C ... +100 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Odporność na drgania | 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat CANopen | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270502 | |
| ECLASS 5.1.4 | 27270502 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270502 | |
| ECLASS 8.0 | 27270502 | |
| ECLASS 8.1 | 27270502 | |
| ECLASS 9.0 | 27270502 | |
| ECLASS 10.0 | 27270502 | |
| ECLASS 11.0 | 27270502 | |
| ECLASS 12.0 | 27270502 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.264 kg | |
| Masa jednostkowa netto | 0.264 kg | |
| Jednostka objętości | 1336.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084533747 | |
