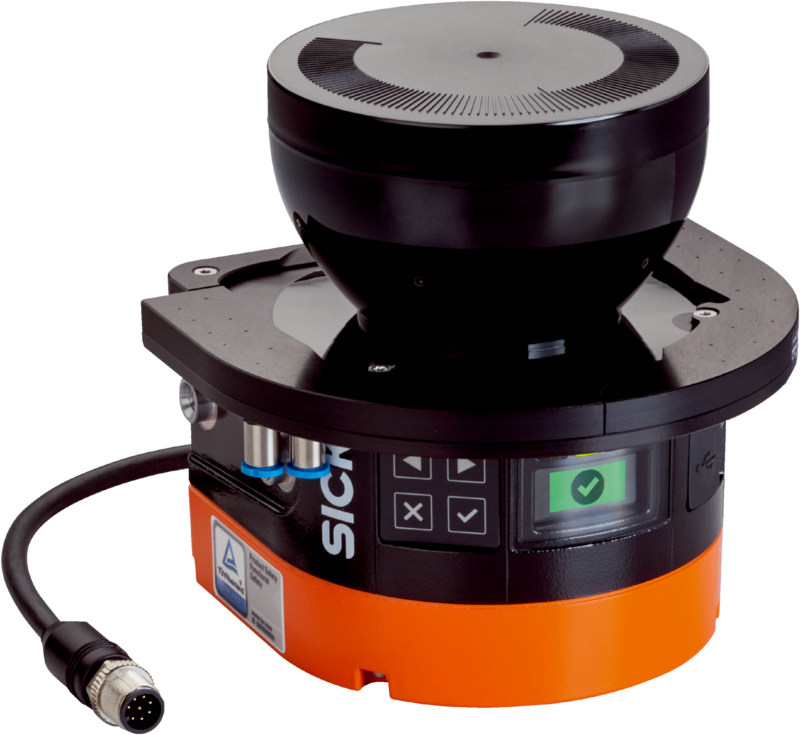

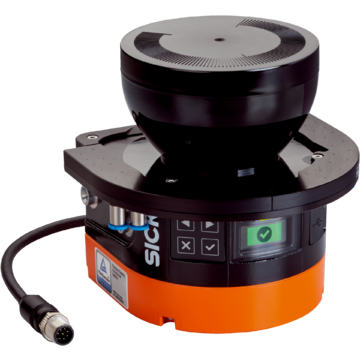

AIRWIPER KIT OUTDOORSCAN3 CORE I/O - 1124784
Laserowy skaner bezpieczeństwa SICK, outdoorScan3, zestaw airWiper, ochrona 4 m, 8 pól, tryb outdoor, IP65, kompaktowa obudowa, zasilanie 24 VDC, odporność na warunki pogodowe.
Zapytaj o produkt:
AIRWIPER KIT OUTDOORSCAN3 CORE I/O - 1124784 5 349,20 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Laserowy skaner bezpieczeństwa, outdoorScan3, airWiper Kit outdoorScan3 Core I/O, Podgrupa: outdoorScan3 Core I/O, Wersja: Zestaw czujników do oczyszczania sprężonego powietrza, z wtyczką systemową, Integracja ze sterownikiem: Lokalne wejścia i wyjścia (I/O), Zasięg pola ochronnego: 4 m, Kąt skanowania: 275°, Liczba pól: 8, Typ przyłącza: M12
| Cechy | ||
|---|---|---|
| Podgrupa | outdoorScan3 Core I/O | |
| Wersja | Zestaw czujników do oczyszczania sprężonego powietrza, z wtyczką systemową | |
| Obszar zastosowania | Outdoor | |
| Oczyszczanie sprężonego powietrza | Możliwe | |
| Środek eksploatacyjny | ||
| Klasa czystości | ISO 8573-1 [7:4:4] | |
| Ciśnienie wejściowe | Standardowo 400 kPa (200 kPa ... 600 kPa, 2,0 bar ... 6,0 bar) | |
| Temperatura sprężonego powietrza | ≤ +50 °C | |
| Zasięg pola ochronnego | 4 m | |
| Zasięg pól ostrzegawczych | 40 m | |
| Liczba jednocześnie monitorowanych pól | ≤ 4 | |
| Liczba pól | 8 | |
| Liczba przypadków monitorowania | 2 | |
| Kąt skanowania | 275° | |
| Rozdzielczość (konfigurowalna) | 50 mm 70 mm |
|
| Rozdzielczość kątowa | 0,39° | |
| Czas odpowiedzi | 90 ms | |
| Dodatek do pola ochronnego | 65 mm | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Typ | Typ 3 (IEC 61496) | |
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508) | |
| Kategoria | Kategoria 3 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) | |
| Klasa wydajności SRS/SRSS | Klasa wydajności D (IEC/TS 62998) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 8,0 x 10-8 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Bezpieczny stan w przypadku usterki | W przypadku każdej pary urządzeń OSSD co najmniej jedno urządzenie OSSD znajduje się w stanie wyłączonym. | |
| Interfejsy | ||
| Przyłącza sprężonego powietrza | 4 x przyłącze push-pull do węża sprężonego powietrza (Ø 4mm), gwint zewnętrzny M5 | |
| Uniwersalne wejścia/wyjścia | 3 | |
| Wyjścia | ||
| Pary OSSD | 1 | |
| Rodzaj konfiguracji | Komputer z oprogramowaniem Safety Designer (oprogramowanie do konfiguracji i diagnostyki) | |
| Wskaźniki | Kolorowy wyświetlacz graficzny, LEDs | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (EN 61140) | |
| Napięcie zasilające Uv | 24 V DC (16,8 V DC ... 30 V DC) | |
| Typowy pobór mocy | 7 W (bez obciążenia wyjściowego) | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 140,6 mm x 135,1 mm x 127,6 mm | |
| Masa | 1,3 kg | |
| Materiał obudowy | Aluminium | |
| Kolor obudowy | RAL 2004 (czysty pomarańcz), RAL 9005 (czarny) | |
| Materiał osłony układu optycznego | Polycarbonat | |
| Powierzchnia osłony układu optycznego | Powłoka zewnętrzna odporna na zadrapanie | |
| Materiał airWiper | Aluminium (anodowane) | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP65 (IEC 60529) | |
| Odporność na światło zewnętrzne | ||
| Światło halogenowe | 12.000 lx (IEC 61496-3) | |
| Światło słoneczne | 40.000 lx (IEC 61496-3) | |
| Temperatura otoczenia pracy | –25 °C ... +50 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Warunki otoczenia | ||
| Deszcz | 10 mm/h | |
| Opady śniegu | 3 mm/h SWE, wodny ekwiwalent pokrywy śnieżnej | |
| Mgła | 50 m (MOR, widoczność meteorologiczna) | |
| Odporność na drgania | ||
| Klasa | 5M1 (IEC 60721-3-5) 3M4 (IEC TR 60721-4-3) |
|
| Odporność na wstrząsy | ||
| Klasa | 5M1 (IEC 60721-3-5) 3M4 (IEC TR 60721-4-3) |
|
| Trwały udar | 100 m/s², 16 ms 150 m/s², 6 ms |
|
| EMC | IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4 | |
| Inne dane | ||
| Rodzaj światła | Pulsująca dioda laserowa | |
| Długość fali | 845 nm | |
| Możliwy do wykrycia współczynnik remisji | 1,8% ... kilka 1000% | |
| Klasa lasera | 1 (21 CFR 1040.10 i 1040.11, IEC 60825-1) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272705 | |
| ECLASS 5.1.4 | 27272705 | |
| ECLASS 6.0 | 27272705 | |
| ECLASS 6.2 | 27272705 | |
| ECLASS 7.0 | 27272705 | |
| ECLASS 8.0 | 27272705 | |
| ECLASS 8.1 | 27272705 | |
| ECLASS 9.0 | 27272705 | |
| ECLASS 10.0 | 27272705 | |
| ECLASS 11.0 | 27272705 | |
| ECLASS 12.0 | 27272705 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.726 kg | |
| Masa jednostkowa netto | 1.726 kg | |
| Jednostka objętości | 10500 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084518911 | |
