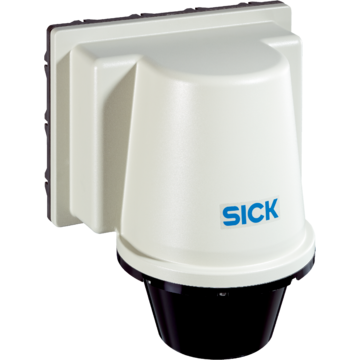

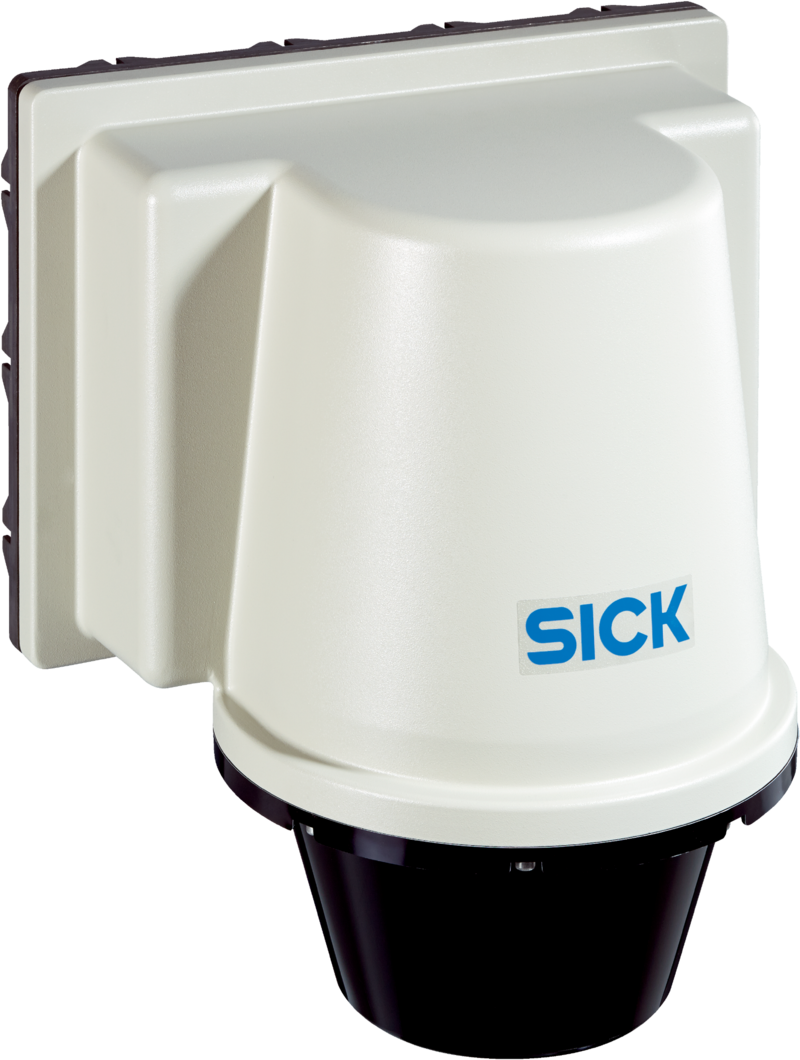

LD-LRS3601 - 1060832
LiDAR SICK do analizy dużych obszarów, zasięg 2,5–250 m, kąt 360°, IP67, częstotliwość skanowania 5–15 Hz, interfejs Harting 20-pin, wyjście cyfrowe, obudowa PUR.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, LD-LRS, LD-LRS3601, Zakres pracy: 2,5 m ... 250 m, Kąt otwarcia: 360°, Stopień ochrony: IP67, Kolor: Szary (RAL 7032), Typ przyłącza: 1 x 20-pinowy wtyk Harting, Częstotliwość skanowania: 5 Hz ... 15 Hz
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Outdoor, Indoor | |
| Źródło światła | Podczerwień (905 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 360° | |
| Częstotliwość skanowania | 5 Hz ... 15 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 0,0625°, interlaced 0,125° 0,1875° 0,25° 0,375° 0,5° 0,75° 1° |
|
| Ogrzewanie | Tak | |
| Zakres pracy | 2,5 m ... 250 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 80 m | |
| W przypadku współczynnika remisji 90% | 250 m | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x 20-pinowy wtyk Harting | |
| Napięcie zasilające | 24 V DC, ± 15 % | |
| Pobór mocy | 36 W, + grzałka 140 W | |
| Materiał obudowy | PUR-IHS (poliuretanowa pianka integralna) | |
| Kolor obudowy | Szary (RAL 7032) | |
| Stopień ochrony | IP67 | |
| Klasa ochrony | III | |
| Masa | + 9,1 kg | |
| Wymiary (dł. x szer. x wys.) | 250 mm x 350 mm x 391,1 mm | |
| MTBF | 86 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a) | |
| Wydajność | ||
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 38 mm | |
| Błąd statystyczny | 30 mm | |
| Interfejsy | ||
| Ethernet | ||
| Prędkość przesyłania danych | ≤ 100 Mbit/s | |
| Szeregowy | ||
| Prędkość przesyłania danych | 19.200 Baud ... 115.200 Baud | |
| Wyjścia dwustanowe | 1 (digital) | |
| Wskazania optyczne | 0 | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia pracy | –25 °C ... +50 °C | |
| Temperatura składowania | –25 °C ... +80 °C | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat KC-Mark | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 11.650 kg | |
| Masa jednostkowa netto | 11.65 kg | |
| Jednostka objętości | 100533 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084326981 | |
