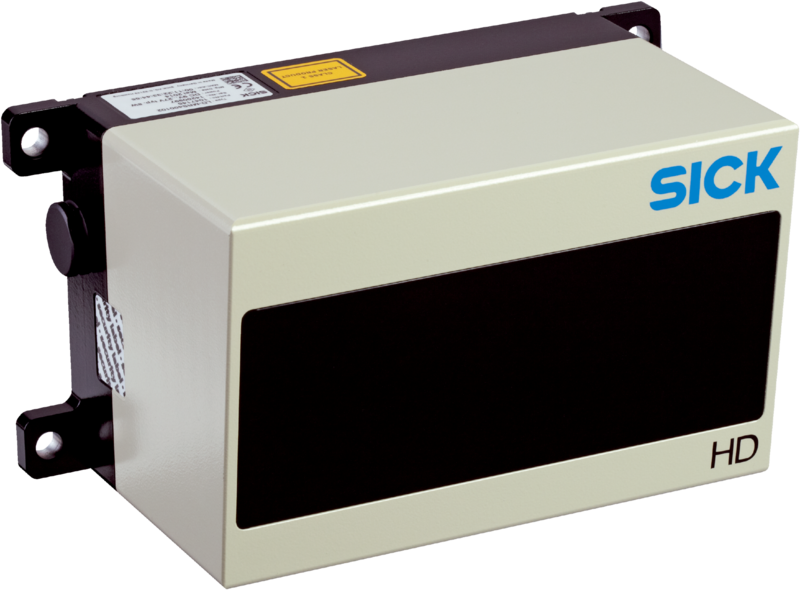

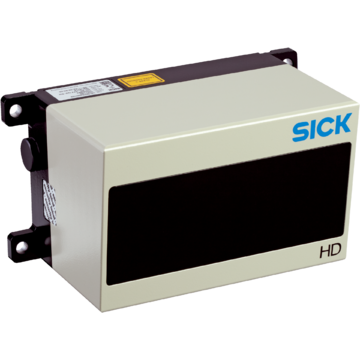

LD-MRS400102S01 HD - 1052961
Czujnik LiDAR SICK do śledzenia obiektów na dużych odległościach, zakres 0,5–320 m, kąt 85°/3,2°, 3 echa, do 50 Hz, IP69K, aluminiowa obudowa, interfejs Odu.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, LD-MRS, LD-MRS400102S01 HD, Obszar zastosowań: Outdoor, Indoor, Zintegrowana aplikacja: Śledzenie obiektu, Zakres pracy: 0,5 m ... 320 m, Kąt otwarcia: Poziome (85°), Zakres roboczy z 4 położeniami skanowania, rozszerzenie zakresu roboczego 25° za pomocą 2 położeń skanowania do 110° łączniePionowe (3,2°), Liczba analizowanych ech: 3, Częstotliwość skanowania: 12,5 Hz ... 50 Hz, Śledzenie obiektu przy częstotliwości 12,5 Hz, Stopień ochrony: IP69K, Masa: 1 kg
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Outdoor, Indoor | |
| Źródło światła | Światło podczerwone (905 nm, ± 10 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 85°, Zakres roboczy z 4 położeniami skanowania, rozszerzenie zakresu roboczego 25° za pomocą 2 położeń skanowania do 110° łącznie | |
| Pionowe | 3,2° | |
| Częstotliwość skanowania | 12,5 Hz ... 50 Hz, Śledzenie obiektu przy częstotliwości 12,5 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 0,125° 0,25° 0,5° |
|
| Pionowe | 0,8° | |
| Zakres pracy | 0,5 m ... 320 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 30 m | |
| W przypadku współczynnika remisji 90% | 150 m | |
| Liczba analizowanych ech | 3 | |
| Mechanika/elektryka | ||
| Typ przyłącza | 2, 1 x Wtyk okrągły Odu Mini-snap, 4-pinowy (napięcie zasilające, ETH), Wtyk okrągły Odu Mini-snap, 12-pinowy (Sync) | |
| Napięcie zasilające | 9 V ... 30 V | |
| Pobór mocy | 8 W | |
| Materiał obudowy | Al | |
| Kolor obudowy | Szary (RAL 7032), czarny (RAL 9005) | |
| Stopień ochrony | IP69K | |
| Klasa ochrony | III | |
| Masa | 1 kg | |
| Wymiary (dł. x szer. x wys.) | 94 mm x 165 mm x 88 mm | |
| MTBF | > 100 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a) | |
| Wydajność | ||
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 300 mm | |
| Błąd statystyczny | 100 mm | |
| Zintegrowana aplikacja | Śledzenie obiektu | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Interfejs danych surowych / parametryzacji | |
| Prędkość przesyłania danych | 100 Mbit/s | |
| Szeregowy | ||
| Funkcja | Interfejs pomocniczy | |
| Prędkość przesyłania danych | 57.600 Baud | |
| CAN | ||
| Funkcja | Wyprowadzenie danych: wyprowadzenie danych obiektu, Wejście: dane własne ruchu pojazdu | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia pracy | –40 °C ... +70 °C | |
| Odporność na światło zewnętrzne | 100 klx | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.351 kg | |
| Masa jednostkowa netto | 1.351 kg | |
| Jednostka objętości | 9378.6 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084296536 | |
