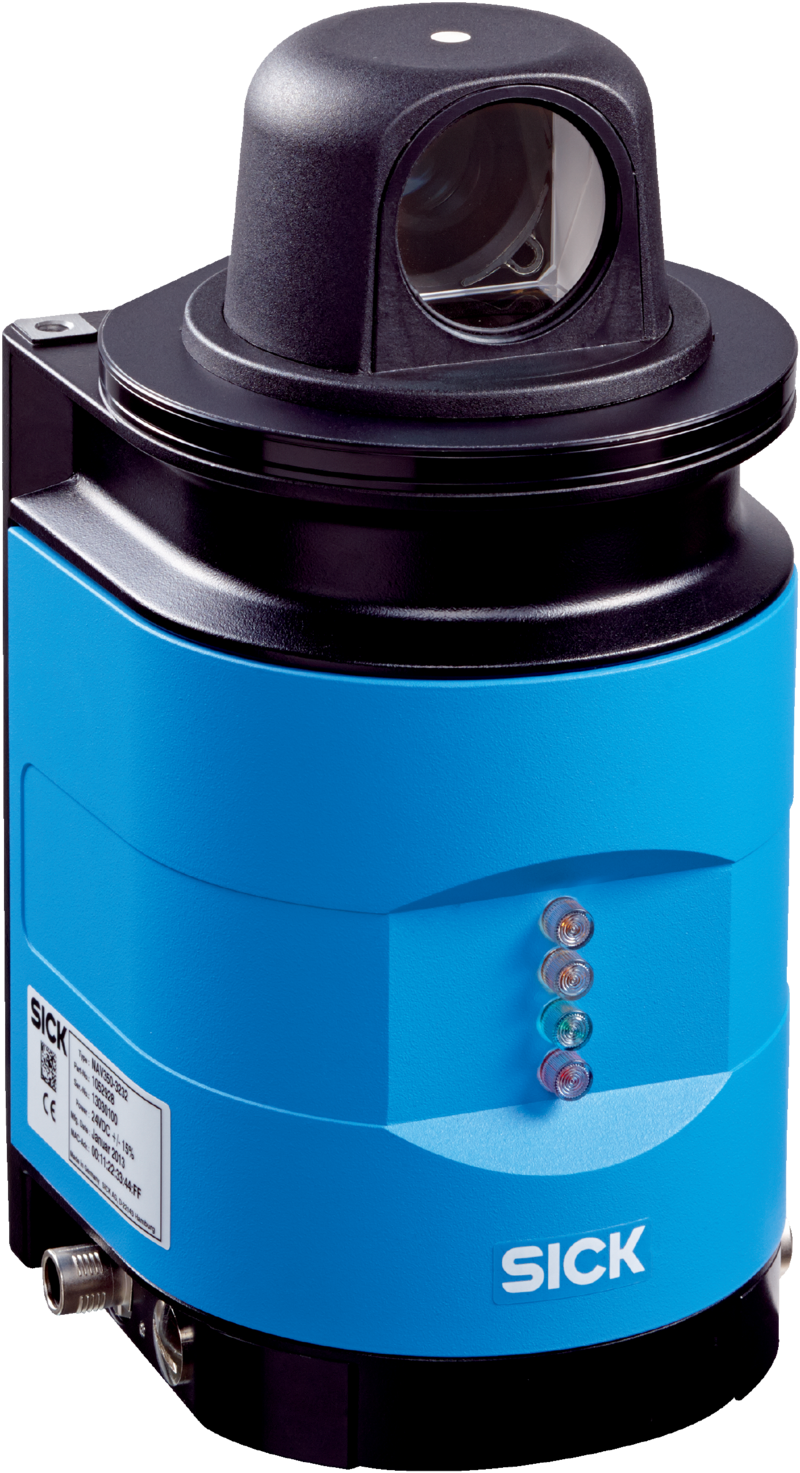

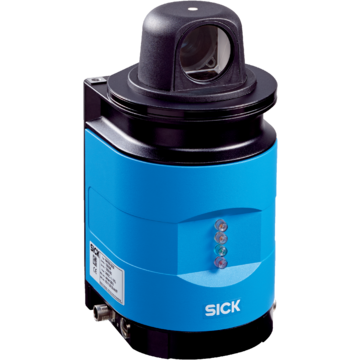

LD-OEM1500 - 1060828
Czujnik LiDAR SICK do analizy pól, zakres 0,5–250 m, kąt 360°, IP65, częstotliwość 5–20 Hz, do 4 wyjść cyfrowych, obsługa 6 pól, do wnętrz, niskie błędy pomiarowe.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, LD-OEM, LD-OEM1500, Zakres pracy: 0,5 m ... 250 m, Kąt otwarcia: 360°, Stopień ochrony: IP65, Kolor: Jasnoniebieski (RAL 5012), Zintegrowana aplikacja: Analiza pól, Typ przyłącza: 3 x Wtyk/gniazdo M12, Częstotliwość skanowania: 5 Hz ... 20 Hz
| Cechy | ||
|---|---|---|
| <>Obszar zastosowań</> | <>Indoor</> | |
| <>Źródło światła</> | <>Podczerwień (905 nm)</> | |
| <>Klasa lasera</> | <>1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</> | |
| Kąt otwarcia | ||
| <>Poziomo</> | <>360°</> | |
| <>Częstotliwość skanowania</> | <>5 Hz ... 20 Hz</> | |
| Rozdzielczość kątowa | ||
| <>Poziomo</> | <>0,125°</> <>0,1875°</> <>0,25°</> <>0,375°</> <>0,5°</> <>0,75°</> <>1°</> <>0,0625°, interlaced</> |
|
| <>Zakres pracy</> | <>0,5 m ... 250 m</> | |
| Zasięg | ||
| <>W przypadku współczynnika remisji 10%</> | <>55 m</> | |
| <>W przypadku współczynnika remisji 90%</> | <>180 m</> | |
| <>Korekta mgły</> | <>Nie</> | |
| Mechanika/elektryka | ||
| <>Typ przyłącza</> | <>3 x Wtyk/gniazdo M12</> | |
| <>Napięcie zasilające</> | <>24 V DC, ± 15 %</> | |
| <>Pobór mocy</> | <>36 W</> | |
| <>Materiał obudowy</> | <>Odlew ciśnieniowy ze stopu aluminium</> | |
| <>Kolor obudowy</> | <>Jasnoniebieski (RAL 5012)</> | |
| <>Stopień ochrony</> | <>IP65</> | |
| <>Klasa ochrony</> | <>III</> | |
| <>Masa</> | <>2,4 kg</> | |
| <>Wymiary (dł. x szer. x wys.)</> | <>115 mm x 120 mm x 222 mm</> | |
| <>MTBF</> | <>86 lat(a)</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>MTTFD</> | <>> 100 lat(a)</> | |
| Wydajność | ||
| <>Wykrywane kształty obiektów</> | <>Niemal dowolny</> | |
| <>Błąd systematyczny</> | <>± 10 mm</> | |
| <>Błąd statystyczny</> | <>15 mm</> | |
| <>Zintegrowana aplikacja</> | <>Analiza pól</> | |
| <>Liczba zestawów pól</> | <>6 pól/pola</> | |
| <>Liczba symultanicznych analiz</> | <>10</> | |
| Interfejsy | ||
| Ethernet | ||
| <>Prędkość przesyłania danych</> | <>≤ 100 Mbit/s</> | |
| Szeregowy | ||
| <>Prędkość przesyłania danych</> | <>19.200 Baud ... 115.200 Baud</> | |
| <>Wyjścia dwustanowe</> | <>4 (cyfrowe)</> | |
| <>Wskazania optyczne</> | <>4 LEDs (Wskaźnik statusu)</> | |
| Dane dotyczące otoczenia | ||
| <>Temperatura otoczenia pracy</> | <>0 °C ... +50 °C</> | |
| <>Temperatura składowania</> | <>–20 °C ... +80 °C</> | |
| <>Dopuszczalna względna wilgotność powietrza</> | <>85 %, bez kondensacji</> | |
| Ogólne wskazówki | ||
| <>Wskazówka dotycząca stosowania</> | <>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27270990</> | |
| <>ECLASS 5.1.4</> | <>27270990</> | |
| <>ECLASS 6.0</> | <>27270913</> | |
| <>ECLASS 6.2</> | <>27270913</> | |
| <>ECLASS 7.0</> | <>27270913</> | |
| <>ECLASS 8.0</> | <>27270913</> | |
| <>ECLASS 8.1</> | <>27270913</> | |
| <>ECLASS 9.0</> | <>27270913</> | |
| <>ECLASS 10.0</> | <>27270913</> | |
| <>ECLASS 11.0</> | <>27270913</> | |
| <>ECLASS 12.0</> | <>27270913</> | |
| <>ETIM 5.0</> | <>EC002550</> | |
| <>ETIM 6.0</> | <>EC002550</> | |
| <>ETIM 7.0</> | <>EC002550</> | |
| <>ETIM 8.0</> | <>EC002550</> | |
| <>UNSPSC 16.0901</> | <>41111615</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 3.064 kg | |
| Masa jednostkowa netto | 3.064 kg | |
| Jednostka objętości | 24345.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084342844 | |
