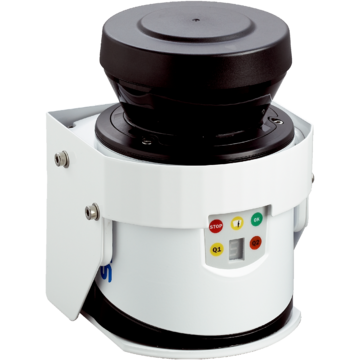

LMC132-11101 VDS - 1051488
Czujnik LiDAR SICK z ogrzewaniem, zasięg 0,5–20 m, kąt 270°, czarny kolor, IP67, 4 wejścia, 3 wyjścia, VdS, częstotliwość pracy 50 Hz.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, LMC1xx, LMC132-11101 VdS, Zakres pracy: 0,5 m ... 20 m, Kąt otwarcia: 270°, Stopień ochrony: IP67, Kolor: Czarny (RAL 9005), Zintegrowana aplikacja: Analiza pól, parametryzacja pod kątem bezpieczeństwa, Typ przyłącza: 1 x Wtyk okrągły M12, Częstotliwość skanowania: 50 Hz, Tryb przełączania: 4 cyfrowe, Zakres dostawy: LMS13x VdS (Outdoor), Zestaw mocujący VdS 2 (krótki)
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Security, Outdoor, Indoor | |
| Źródło światła | Podczerwień (905 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 270° | |
| Częstotliwość skanowania | 50 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 0,25° 0,5° |
|
| Ogrzewanie | Tak | |
| Zakres pracy | 0,5 m ... 20 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 18 m | |
| Liczba analizowanych ech | 2 | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x Wtyk okrągły M12 | |
| Napięcie zasilające | 9 V DC ... 30 V DC | |
| Pobór mocy | Typ. 8 W, 20 W, ogrzewaniem – standardowo 35 W | |
| Kolor obudowy | Czarny (RAL 9005) | |
| Stopień ochrony | IP67 (EN 60529, ustęp 14.2.5) | |
| Klasa ochrony | III (EN 50178 (1997;10)) | |
| Masa | 1,1 kg, bez przewodów podłączeniowych | |
| Wymiary (dł. x szer. x wys.) | 105 mm x 102 mm x 152 mm | |
| MTBF | > 100 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a) | |
| Wydajność | ||
| Czas odpowiedzi | ≥ 20 ms | |
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 30 mm | |
| Błąd statystyczny | 12 mm | |
| Zintegrowana aplikacja | Analiza pól Parametryzacja pod kątem bezpieczeństwa |
|
| Liczba zestawów pól | 10 pól/pola | |
| Liczba symultanicznych analiz | 10 | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu) | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| Szeregowy | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy | |
| Prędkość przesyłania danych | 9,6 kBaud ... 115,2 kBaud | |
| CAN | ||
| Funkcja | Rozszerzenie wyjść | |
| Wejścia dwustanowe | 4 cyfrowe | |
| Wyjścia dwustanowe | 3 (2 przekaźniki, 1 cyfrowy) | |
| Wskazania optyczne | 1 Wyświetlacz 7-segmentowy (oraz 5 diod LED do sygnalizacji stanu urządzenia, ostrzegania przed zabrudzeniem i sygnalizacji stanu wyjścia, oba z możliwością aktywowania) | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 2 % ... > 1.000 % (Odbłyśniki) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-2:2005 / EN 61000-6-4 (2007-01) | |
| Odporność na drgania | EN 60068-2-6 (1995-04) | |
| Odporność na wstrząsy | EN 60068-2-27 (1993-03) | |
| Temperatura otoczenia pracy | –30 °C ... +50 °C | |
| Temperatura składowania | –30 °C ... +70 °C | |
| Odporność na światło zewnętrzne | 40.000 lx | |
| Ogólne wskazówki | ||
| Zakres dostawy | LMS13x VdS (Outdoor), Zestaw mocujący VdS 2 (krótki) | |
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| Certyfikat VDS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 2.002 kg | |
| Masa jednostkowa netto | 2.002 kg | |
| Jednostka objętości | 12055.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
