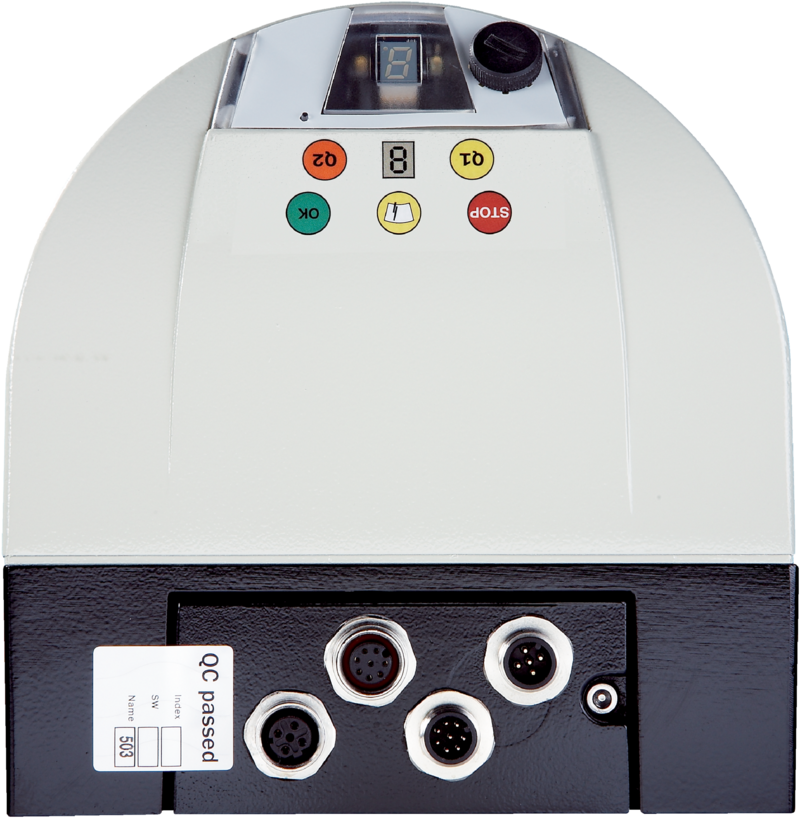

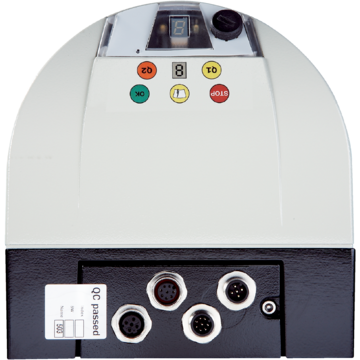

LMS531-11100 SECURITY - 1055376
Czujnik LiDAR SICK do zabezpieczeń i analizy pól, zakres 1–80 m, rozdzielczość standardowa, IP65/IP67, kąt 190°, interfejs Ethernet, 3 wejścia cyfrowe, 3 wyjścia, zakres pracy w ochronie.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, LMS5xx, LMS531-11100 Security, Zakres pracy: 1 m ... 80 m, Rozdzielczość: Standard Resolution, Stopień ochrony: IP65, IP67, Kolor: Szary (RAL 7032), Zintegrowana aplikacja: Analiza pól, Wyprowadzanie danych pomiarowych, Typ przyłącza: 4 x Wtyk okrągły M12, Częstotliwość skanowania: 25 Hz, 35 Hz, 50 Hz, 75 Hz
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Outdoor, Security, Indoor | |
| Wariant | Lite | |
| Rozdzielczość | Standard Resolution | |
| Źródło światła | Podczerwień (905 nm, ± 10 nm) | |
| Klasa lasera | 1 (EN/IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 190° | |
| Częstotliwość skanowania | 25 Hz 35 Hz 50 Hz 75 Hz |
|
| Rozdzielczość kątowa | ||
| Poziomo | 0,25° 0,5° 1° |
|
| Jednostka pola skanowania | Jednostka pola skanowania łączona: ± 0,72° Typowy błąd stożka: 1 wartość Sigma - 0,11° ± 0,1° Typowe ustawienie ukośne: 1 wartość Sigma + 0,15° ± 0,08° |
|
| Ogrzewanie | Ogrzewanie samoczynne za pomocą wbudowanego ogrzewania dodatkowego | |
| Zakres pracy | 1 m ... 80 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 40 m | |
| Dokładność pomiaru | ± 24 mm | |
| Wielkość plamki | Rozbieżność: 11,9 mrad Na okienku kontrolnym: 13,5 mm Na 26 m: 322 mm Na 40 m: 489 mm |
|
| Liczba analizowanych ech | 2 | |
| Mechanika/elektryka | ||
| Typ przyłącza | 4 x Wtyk okrągły M12 | |
| Napięcie zasilające | 24 V DC, ± 20 % | |
| Pobór mocy | 22 W, + grzałka 55 W (typowo) | |
| Materiał obudowy | AlSi12 | |
| Kolor obudowy | Szary (RAL 7032) | |
| Materiał szybki przedniej | Poliwęglan, z powłoką odporną na zarysowanie | |
| Stopień ochrony | IP65 (EN 60529, ustęp 14.2.7) IP67 (EN 60529, ustęp 14.2.7) |
|
| Klasa ochrony | III (IEC 61140:2016-11) | |
| Masa | 3,7 kg | |
| Wymiary (dł. x szer. x wys.) | 160 mm x 155 mm x 185 mm | |
| MTBF | > 100 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a) | |
| Wydajność | ||
| Czas odpowiedzi | ≥ 13 ms | |
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 25 mm (1 m ... 10 m) ± 35 mm (10 m ... 20 m) ± 50 mm (20 m ... 30 m) |
|
| Błąd statystyczny | 6 mm (1 m ... 10 m) 8 mm (10 m ... 20 m) 14 mm (20 m ... 30 m) |
|
| Zintegrowana aplikacja | Analiza pól Wyprowadzanie danych pomiarowych |
|
| Liczba zestawów pól | 4 pól/pola | |
| Liczba symultanicznych analiz | 4 | |
| Filtr | Filtr echa Filtr mgły Filtr cząstek stałych Filtr wartości średniej Filtr zapobiegający oślepianiu |
|
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Host i AUX, NTP | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| USB | ||
| Uwaga | Mini USB | |
| Funkcja | Interfejs serwisowy | |
| Wejścia dwustanowe | 3 (digital) | |
| Wyjścia dwustanowe | 3 (2 przekaźniki, 1 cyfrowy) | |
| Wskazania optyczne | 5 LEDs (dodatkowo wyświetlacz 7-segmentowy) | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 2 % ... > 1.000 % (Odbłyśniki) | |
| Kompatybilność elektromagnetyczna (EMC) | ||
| Wyemitowane promieniowanie | Warunki przemysłowe (IEC 61000-6-3:2020 / EN IEC 61000-6-3:2007+A1:2011) | |
| Odporność na zakłócenia elektromagnetyczne | Warunki przemysłowe (IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019) | |
| Odporność na drgania | ||
| Kontrola sinusowa | 10 Hz ... 150 Hz, Amplituda 0,35 mm do 5 g, 20 cykli | |
| Odporność na wstrząsy | 15 g, 11 ms, 6 pojedyncze udary / oś 10 g, 16 ms, 1000 pojedynczych udarów / oś |
|
| Odporność udarowa | IK05, IK06, IK07 (DIN EN 50102:09-1997) | |
| Temperatura otoczenia pracy | –30 °C ... +50 °C | |
| Temperatura składowania | –40 °C ... +70 °C | |
| Odporność na światło zewnętrzne | 70.000 lx | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 3.881 kg | |
| Masa jednostkowa netto | 3.881 kg | |
| Jednostka objętości | 8521.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084203114 | |
