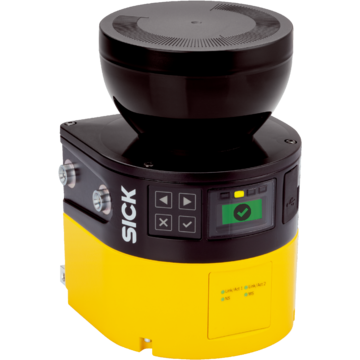

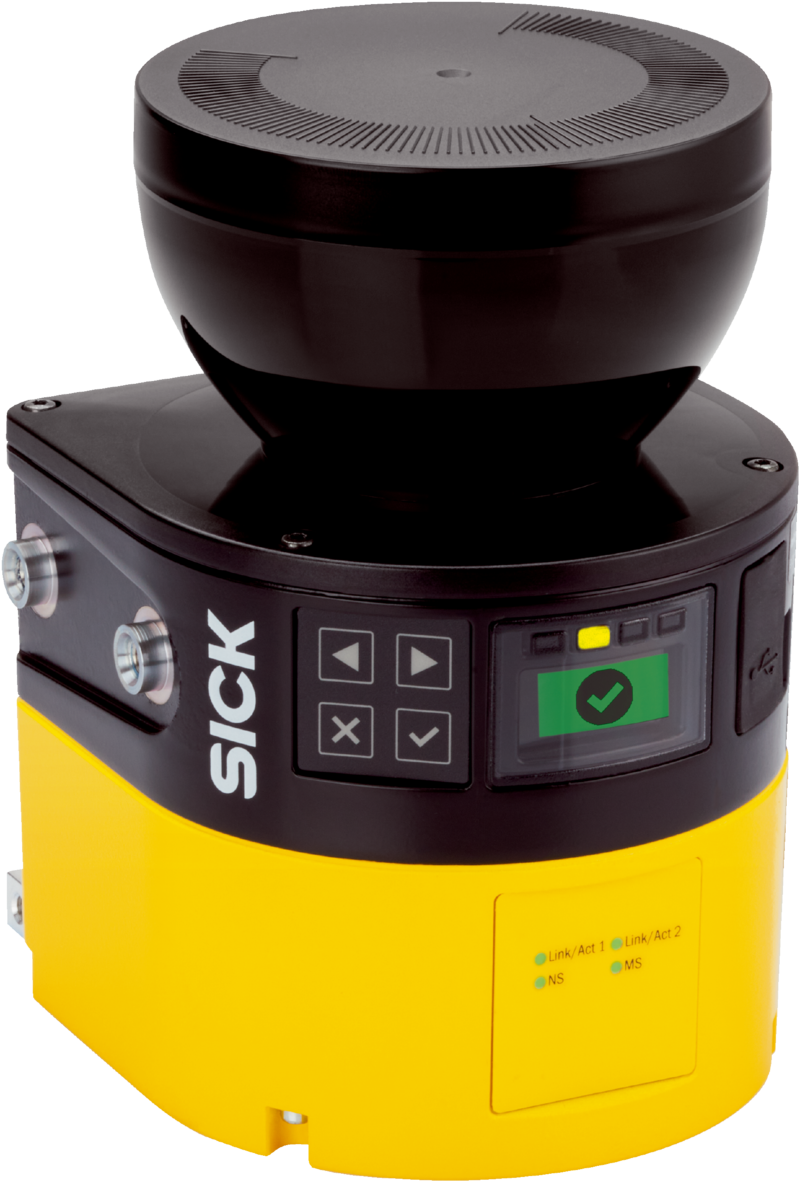

MICS3-CCAZ90AN1P01 - 1133822

Laserowy skaner bezpieczeństwa SICK, zasięg pola ochronnego 9 m, 275° skanowania, 128 pól, kategoria 3, zasilanie 24 VDC, wyjścia OSSD 4, konfigurowalna rozdzielczość 30–200 mm, stopień ochrony IP65.

Kod produktu: MICS3-CCAZ90AN1P01
Oznaczenie producenta: 1133822
Producent: SICK
Kategoria: Laserowy skaner bezpieczeństwa

Dodaj do porównania

6 058,27 €

7 451,67 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Laserowy skaner bezpieczeństwa, microScan3, MICS3-CCAZ90AN1P01, Wersja produktu: microScan3 Pro I/O, Wersja: Czujnik z wtyczką systemową (zamontowane wstępnie na spodzie), Integracja ze sterownikiem: Lokalne wejścia i wyjścia (I/O), Zasięg pola ochronnego: 9 m, Zasięg pola zabezpieczającego przed kolizją: 19 m, Kąt skanowania: 275°, Liczba pól: 128, Typ przyłącza: M12

Cechy
<>Wersja produktu</>		<>microScan3 Pro I/O</>
<>Wersja</>		<>Czujnik z wtyczką systemową (zamontowane wstępnie na spodzie)</>
<>Obszar zastosowania</>		<>Indoor</>
<>Zasięg pola ochronnego</>		<>9 m</>
<>Zasięg pól ostrzegawczych</>		<>64 m</>
<>Zasięg pola zabezpieczającego przed kolizją</>		<>19 m (na cel referencyjny)</>
<>Liczba jednocześnie monitorowanych pól</>		<>≤ 4</>
<>Liczba pól</>		<>128</>
<>Liczba przypadków monitorowania</>		<>128</>
<>Kąt skanowania</>		<>275°</>
<>Rozdzielczość (konfigurowalna)</>		<>30 mm</> <>40 mm</> <>50 mm</> <>60 mm</> <>70 mm</> <>150 mm</> <>200 mm</>
<>Rozdzielczość kątowa</>		<>0,1°</>
<>Czas odpowiedzi</>		<>90 ms</>
<>Dodatek do pola ochronnego</>		<>100 mm</>
Charakterystyka bezpieczeństwa technicznego
<>Typ</>		<>Typ 3 (IEC 61496)</>
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 2 (IEC 61508)</>
<>Kategoria</>		<>Kategoria 3 (EN ISO 13849)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL d (EN ISO 13849)</>
<>PFH_D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>8,0 x 10^-8</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (EN ISO 13849)</>
<>Bezpieczny stan w przypadku usterki</>		<>Co najmniej jedno urządzenie OSSD jest wyłączone</>
Interfejsy
Typ przyłącza
	<>Zasilanie elektryczne</>	<>1 x wtyk M12, 4-pinowy, kodowanie A</>
	<>Lokalne wejścia i wyjścia (I/O)</>	<>2 x złącze żeńskie M12, 17-pinowe, kodowanie A</>
	<>Dynamiczne wejścia sterujące</>	<>2 x złącze żeńskie M12, 8-pinowe, kodowanie A</>
	<>Magistrala sieciowa, sieć przemysłowa</>	<>1 x złącze żeńskie M12, 4-pinowe, kodowanie D</>
Wyjścia
	<>Pary OSSD</>	<>4</>
	<>Wyjścia uniwersalne</>	<>4</>
Wejścia
	<>Wejścia uniwersalne</>	<>16</>
	<>Dynamiczne wejścia sterujące</>	<>2</>
	<>Statyczne wejścia sterujące</>	<>8</>
<>Rodzaj konfiguracji</>		<>Komputer z oprogramowaniem Safety Designer (oprogramowanie do konfiguracji i diagnostyki)</>
Interfejs danych
	<>Typ interfejsu danych</>	<>Ethernet</>
	<>Właściwości portu</>	<>100Base-TX</> <>Autonegocjacja</> <>Auto Crossover (MDIX)</> <>Auto Polarity</>
	<>Usługi</>	<>Konfiguracja i diagnostyka za pomocą programu Safety Designer</> <>Wyprowadzenie danych</> <>SNTP (klient)</>
<>Wskaźniki</>		<>Kolorowy wyświetlacz graficzny, LEDs</>
Instalacja elektryczna
<>Klasa ochrony</>		<>III (EN 61140)</>
<>Napięcie zasilające U_v</>		<>24 V DC (16,8 V DC ... 30 V DC)</>
<>Typowy pobór mocy</>		<>6 W (bez obciążenia wyjściowego)</>
Mechanika
<>Wymiary (szer. x wys. x głęb.)</>		<>112 mm x 163 mm x 111,1 mm</>
<>Masa</>		<>1,6 kg</>
<>Materiał obudowy</>		<>Aluminium</>
<>Kolor obudowy</>		<>RAL 1021 (żółty rzepakowy), RAL 9005 (czarny)</>
<>Materiał osłony układu optycznego</>		<>Polycarbonat</>
<>Powierzchnia osłony układu optycznego</>		<>Powłoka zewnętrzna odporna na zadrapanie</>
Dane dotyczące otoczenia
<>Stopień ochrony</>		<>IP65 (IEC 60529)</>
<>Temperatura otoczenia pracy</>		<>–10 °C ... +50 °C</>
<>Temperatura składowania</>		<>–25 °C ... +70 °C</>
Odporność na drgania
	<>Klasa</>	<>5M1 (IEC 60721-3-5)</> <>3M4 (IEC TR 60721-4-3)</>
Odporność na wstrząsy
	<>Klasa</>	<>5M1 (IEC 60721-3-5)</> <>3M4 (IEC TR 60721-4-3)</>
	<>Trwały udar</>	<>100 m/s², 16 ms</> <>150 m/s², 6 ms</>
<>EMC</>		<>IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4</>
Inne dane
<>Rodzaj światła</>		<>Pulsująca dioda laserowa</>
<>Długość fali</>		<>845 nm</>
<>Możliwy do wykrycia współczynnik remisji</>		<>1,8% ... kilka 1000%</>
<>Klasa lasera</>		<>1 (21 CFR 1040.10 i 1040.11, IEC 60825-1)</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat cULus</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
<>Certyfikat China GB</>		<>Tak</>
<>Information according to Art. 3 of Data Act (Regulation EU 2023/2854)</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27272705</>
<>ECLASS 5.1.4</>		<>27272705</>
<>ECLASS 6.0</>		<>27272705</>
<>ECLASS 6.2</>		<>27272705</>
<>ECLASS 7.0</>		<>27272705</>
<>ECLASS 8.0</>		<>27272705</>
<>ECLASS 8.1</>		<>27272705</>
<>ECLASS 9.0</>		<>27272705</>
<>ECLASS 10.0</>		<>27272705</>
<>ECLASS 11.0</>		<>27272705</>
<>ECLASS 12.0</>		<>27272705</>
<>ETIM 5.0</>		<>EC002550</>
<>ETIM 6.0</>		<>EC002550</>
<>ETIM 7.0</>		<>EC002550</>
<>ETIM 8.0</>		<>EC002550</>
<>UNSPSC 16.0901</>		<>39121528</>
Dane dotyczące cła
Masa jednostkowa		2.014 kg
Masa jednostkowa netto		2.014 kg
Jednostka objętości		11000 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084540332
