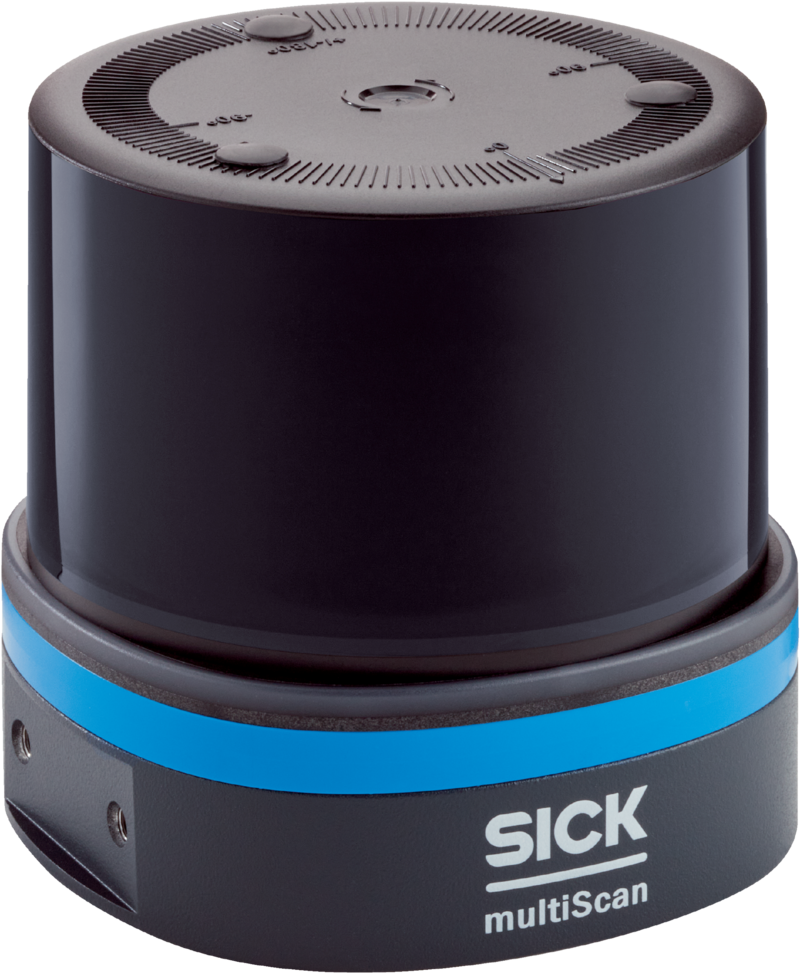

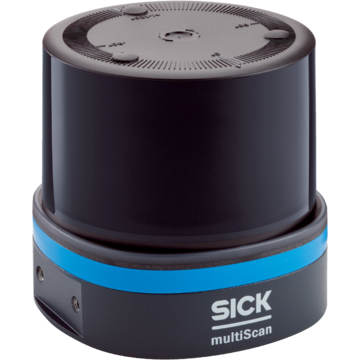

MULS1AA-112211 MULTISCAN136 - 1140134
Czujnik LiDAR SICK multiScan do analizy w 3D, zasięg do 60 m, kąt 360°/65°, IP65/IP67/IP69, multi-echo, IMU, PTP, intuicyjna obsługa SOPAS, 20 analiz.
Zapytaj o produkt:
MULS1AA-112211 MULTISCAN136 - 1140134 3 475,00 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, multiScan100, MULS1AA-112211 multiScan136, Zasięg: 30 m w przypadku remisji 90%, 12 m w przypadku remisji 10%, Kąt otwarcia: Poziomo 360°, pionowe 65°, Częstotliwość skanowania: 20 Hz, Stopień ochrony: IP65, IP67, IP69, IPX9K, Dodatki cyfrowe: Pakiet redukcji i przygotowywania danych, Pakiet niezawodności, Technologia Multi-Echo, Wykrywanie odbłyśnika, Tryb przeplotu, IMU (Inertial Measurement Unit), PTP, Zintegrowana aplikacja: Wyprowadzanie danych pomiarowych, Wariant: Standard (bez konfiguracji wstępnej), Wtyk systemowy: Patrz Wtyczka systemowa 2116047
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Indoor, Outdoor | |
| Wariant | Standard (bez konfiguracji wstępnej) | |
| Zasada pomiaru | Statyczna metoda pomiaru | |
| Źródło światła | Podczerwień (850 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 360° | |
| Pionowe | 65°, 22,5° ... -42,5°, DIN ISO 8855 | |
| Częstotliwość skanowania | 20 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 0,125°, 2 płaszczyzny skanowania o wysokiej rozdzielczości 1°, 14 płaszczyzn skanowania 0,5°, 14 płaszczyzn skanowania, interlaced 0,125°, 14 płaszczyzn skanowania, interlaced |
|
| Pionowe | Ok. 2,5° Ok. 5° |
|
| Zakres pracy | 0,05 m ... 60 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 10 m | |
| W przypadku współczynnika remisji 10% | 12 m | |
| W przypadku współczynnika remisji 90% | 15 m | |
| W przypadku współczynnika remisji 90% | 30 m | |
| Wielkość plamki | 5,3 mrad (0,3 °) 7,5 mrad (0,3 ° + 0,125 °) |
|
| Liczba analizowanych ech | 3 | |
| Mechanika/elektryka | ||
| Typ przyłącza | 2 x Wtyk okrągły M12 | |
| Wtyk systemowy | Patrz Wtyczka systemowa 2116047, zamontowany do tyłu | |
| Napięcie zasilające | 9 V DC ... 30 V DC | |
| Pobór mocy | Typ. 10 W, 22 W, Faza rozruchu maks. 35 V przez 5 s | |
| Materiał obudowy | AlSi12, Osłona układu optycznego: poliwęglan | |
| Kolor obudowy | Szary antracytowy (RAL 7016) | |
| Stopień ochrony | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013) IP69 (IEC 60529:1989+AMD1:1999+AMD2:2013) IPX9K (ISO 20653) |
|
| Klasa ochrony | III (IEC 61140:2016-11) | |
| Bezpieczeństwo elektryczne | IEC 61010-1:2010-06 | |
| Masa | 0,7 kg | |
| Wymiary (dł. x szer. x wys.) | 100,3 mm x 100,3 mm x 98,5 mm | |
| MTBF | 50 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a), w temperaturze otoczenia 25°C (EN ISO 13849-1:2015) | |
| Wydajność | ||
| Częstotliwość skanowania/odświeżania | 216.000 punktów pomiarowych/s ... 648.000 punktów pomiarowych/s | |
| Błąd systematyczny | ± 50 mm | |
| Błąd statystyczny | ≤ 15 mm | |
| Zintegrowana aplikacja | Wyprowadzanie danych pomiarowych | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), NTP, Wyprowadzenie danych pomiarowych (odległość, RSSI) | |
| Prędkość przesyłania danych | 100 Mbit/s | |
| Wejścia/wyjścia cyfrowe | I/O (8 (Multiport)), zależnie od zamontowanej wtyczki systemowej | |
| Wskazania optyczne | 4 LEDs | |
| Program konfiguracyjny | SOPAS Air (oparte na przeglądarce internetowej) SOPAS ET |
|
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 2 % ... > 1.000 % (Odbłyśnik) | |
| Kompatybilność elektromagnetyczna (EMC) | ||
| Wyemitowane promieniowanie | Emisje w środowiskach mieszkalnych, komercyjnych i lekko uprzemysłowionych (EN 61000-6-3:2007+A1:2011) | |
| Odporność na zakłócenia elektromagnetyczne | Warunki przemysłowe (EN 61000-6-2:2005) | |
| Obszary zastosowania | Przemysł samochodowy (UN ECE R10) | |
| Obszary zastosowania | Maszyny używane w rolnictwie i leśnictwie (ISO 14982-1, ISO 14982-2) | |
| Obszary zastosowania | Maszyny do robót ziemnych i budowlanych (ISO 13766-1) | |
| Odporność na drgania | ||
| Sinusowe skanowanie rezonansowe | 10 Hz ... 1.000 Hz | |
| Kontrola sinusowa | 10 Hz ... 500 Hz, 5 g, 10 cykli częstotliwości | |
| Kontrola szumów | 10 Hz ... 250 Hz, 4,24 g RMS, 5 h | |
| Odporność na wstrząsy | 50 g, 11 ms, ± 3 pojedyncze udary / oś 25 g, 6 ms, ± 1000 pojedynczych udarów / oś 50 g, 3 ms, ± 5000 pojedynczych udarów / oś |
|
| Temperatura otoczenia pracy | –40 °C ... +50 °C | |
| Temperatura składowania | –40 °C ... +75 °C | |
| Dopuszczalna względna wilgotność powietrza | ≤ 90 % wzgl. wilg. pow., bez kondensacji | |
| Odporność na światło zewnętrzne | 100 klx | |
| Ogólne wskazówki | ||
| Zakres dostawy | Sprzęt, oprogramowanie, Licencja na oprogramowanie | |
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.106 kg | |
| Masa jednostkowa netto | 1.106 kg | |
| Jednostka objętości | 9975 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084537448 | |
