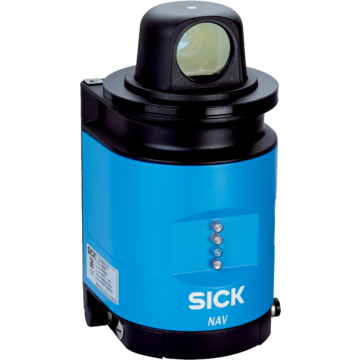

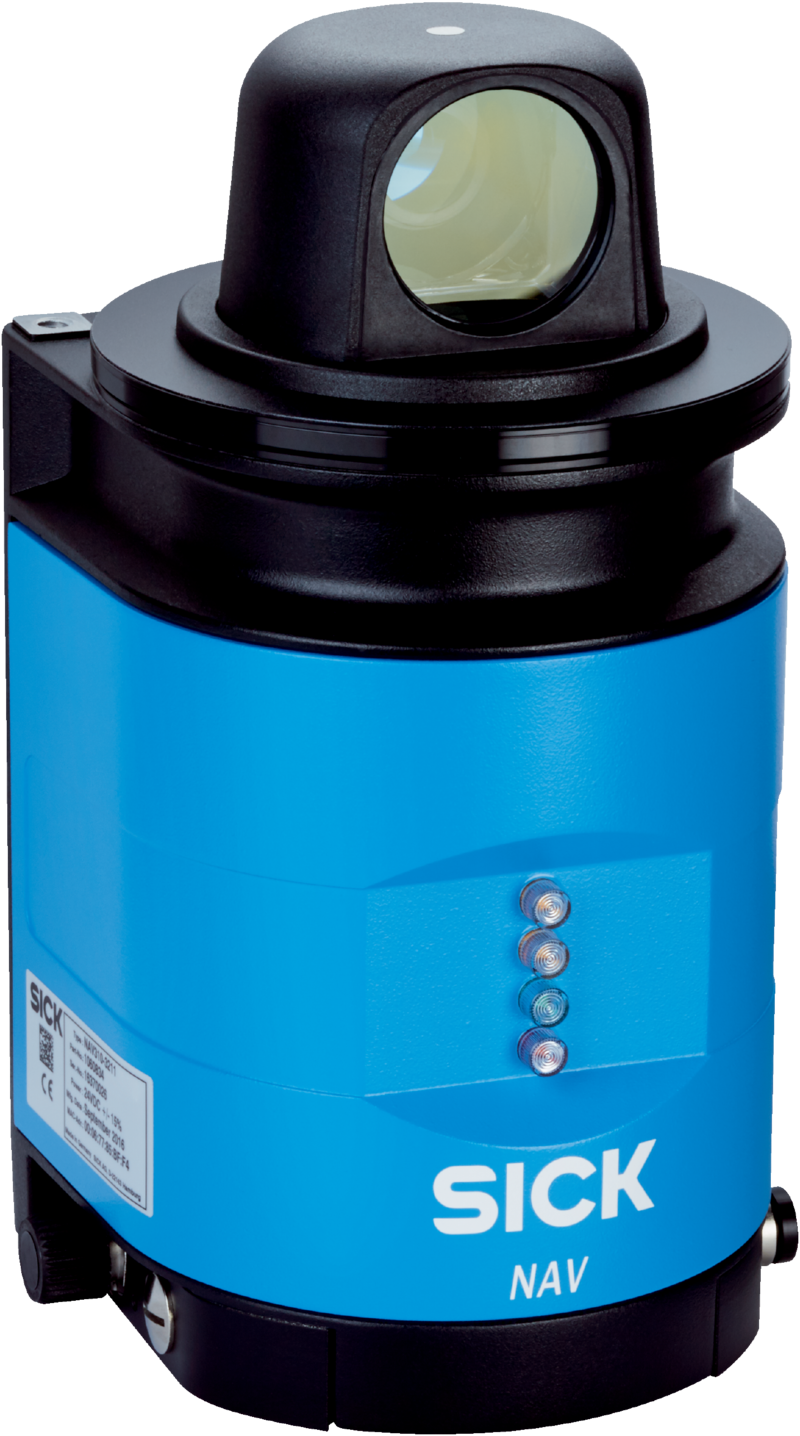

NAV350-3232 - 1052928
Czujnik LiDAR SICK do nawigacji i rozpoznawania, zakres pracy 0,5–250 m, obrót 360°, IP65, 8 Hz, wyjście cyfrowe, 3x M12, rozdzielczość 0,25°, obsługa odblasków, na indoor.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, NAV3xx, NAV350-3232, Zakres pracy: 0,5 m ... 250 m, 0,5 m ... 70 m w przypadku zastosowania odbłyśników, Kąt otwarcia: 360°, Stopień ochrony: IP65, Kolor: Jasnoniebieski (RAL 5012), Zintegrowana aplikacja: Nawigacja, Typ przyłącza: 3 x Wtyk/gniazdo M12, Częstotliwość skanowania: 8 Hz, ± 5 %
| Cechy | ||
|---|---|---|
| <>Obszar zastosowań</> | <>Indoor</> | |
| <>Źródło światła</> | <>905 nm</> | |
| <>Klasa lasera</> | <>1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</> | |
| Kąt otwarcia | ||
| <>Poziomo</> | <>360°</> | |
| <>Częstotliwość skanowania</> | <>8 Hz, ± 5 %</> | |
| Rozdzielczość kątowa | ||
| <>Poziomo</> | <>0,25°</> | |
| <>Zakres pracy</> | <>0,5 m ... 250 m (0,5 m ... 70 m w przypadku zastosowania odbłyśników)</> | |
| Zasięg | ||
| <>W przypadku współczynnika remisji 10%</> | <>35 m</> | |
| <>W przypadku współczynnika remisji 90%</> | <>100 m</> | |
| Mechanika/elektryka | ||
| <>Typ przyłącza</> | <>3 x Wtyk/gniazdo M12</> | |
| <>Napięcie zasilające</> | <>24 V DC, ± 15 %</> | |
| <>Pobór mocy</> | <>36 W</> | |
| <>Materiał obudowy</> | <>Odlew ciśnieniowy ze stopu aluminium</> | |
| <>Kolor obudowy</> | <>Jasnoniebieski (RAL 5012)</> | |
| <>Stopień ochrony</> | <>IP65</> | |
| <>Klasa ochrony</> | <>III</> | |
| <>Masa</> | <>2,4 kg</> | |
| <>Wymiary (dł. x szer. x wys.)</> | <>115 mm x 120,5 mm x 222 mm</> | |
| <>MTBF</> | <>86 lat(a)</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>MTTFD</> | <>> 100 lat(a)</> | |
| Wydajność | ||
| <>Wykrywane kształty obiektów</> | <>Niemal dowolny</> | |
| <>Błąd systematyczny</> | <>± 10 mm (RDI)</> <>± 15 mm (Kontur)</> |
|
| <>Błąd statystyczny</> | <>15 mm (Kontur)</> | |
| <>Pamięć odbłyśnika</> | <>12.000</> | |
| <>Dokładność pozycjonowania</> | <>± 4 mm</> | |
| <>Zintegrowana aplikacja</> | <>Nawigacja</> | |
| Interfejsy | ||
| Ethernet | ||
| <>Prędkość przesyłania danych</> | <>100 Mbit/s</> | |
| Szeregowy | ||
| <>Prędkość przesyłania danych</> | <>19,2 kBaud ... 115 kBaud</> | |
| <>Wyjścia dwustanowe</> | <>1 (digital)</> | |
| <>Wskazania optyczne</> | <>4 LEDs (Wskaźniki statusu)</> | |
| Dane dotyczące otoczenia | ||
| <>Temperatura otoczenia pracy</> | <>0 °C ... +50 °C</> | |
| <>Temperatura składowania</> | <>–20 °C ... +80 °C</> | |
| <>Dopuszczalna względna wilgotność powietrza</> | <>85 %, bez kondensacji</> | |
| <>Znaczniki odblaskowe (zalecane)</> | <>Pasek: szerokość ≥ 80 mm, cylindryczny: średnica ≥ 80 mm</> | |
| Ogólne wskazówki | ||
| <>Wskazówka dotycząca stosowania</> | <>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27270990</> | |
| <>ECLASS 5.1.4</> | <>27270990</> | |
| <>ECLASS 6.0</> | <>27270913</> | |
| <>ECLASS 6.2</> | <>27270913</> | |
| <>ECLASS 7.0</> | <>27270913</> | |
| <>ECLASS 8.0</> | <>27270913</> | |
| <>ECLASS 8.1</> | <>27270913</> | |
| <>ECLASS 9.0</> | <>27270913</> | |
| <>ECLASS 10.0</> | <>27270913</> | |
| <>ECLASS 11.0</> | <>27270913</> | |
| <>ECLASS 12.0</> | <>27270913</> | |
| <>ETIM 5.0</> | <>EC002550</> | |
| <>ETIM 6.0</> | <>EC002550</> | |
| <>ETIM 7.0</> | <>EC002550</> | |
| <>ETIM 8.0</> | <>EC002550</> | |
| <>UNSPSC 16.0901</> | <>41111615</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 3.050 kg | |
| Masa jednostkowa netto | 3.05 kg | |
| Jednostka objętości | 23828 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084257827 | |
