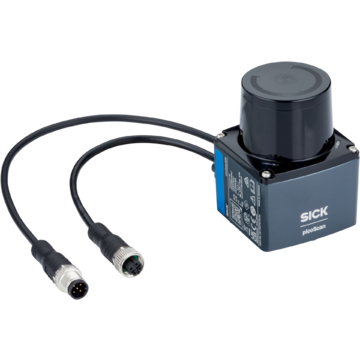

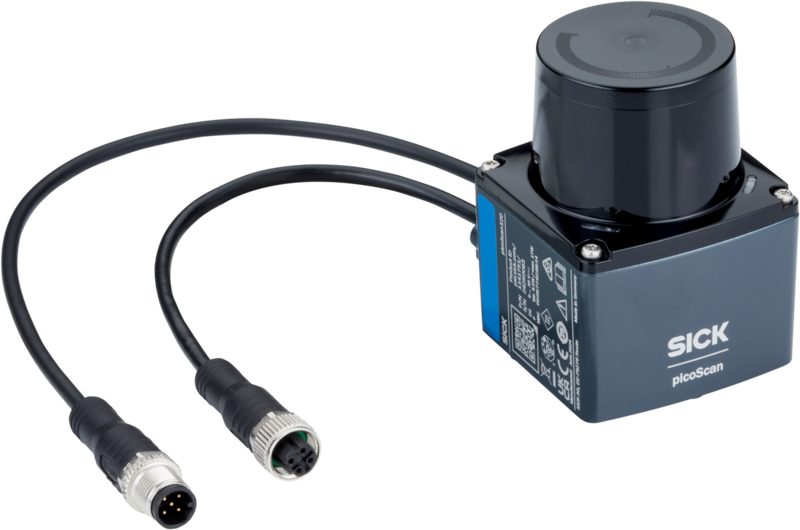

PICS120-AX1100 - 1141751
LiDAR SICK do wyprowadzania danych, zasięg do 30?m, rozdzielczość 0,1°, częstotliwość 20?Hz, IP65, 1 wejście/wyjście, Ethernet, kompaktowa obudowa, praca wewnątrz, zasilanie 9–30?V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, picoScan100, PICS120-AX1100, Zakres pracy: 0,05 m ... 30 m, Rozdzielczość kątowa: 0,1°, Częstotliwość skanowania: 20 Hz, Zintegrowana aplikacja: Wyprowadzanie danych pomiarowych, Dodatki cyfrowe: LMDscandata (format danych), Wykrywanie odbłyśnika, Typ przyłącza: 1 Przyłącze „Ethernet”, 4-pinowe gniazdo wtykowe M12 (0,25 m), kodowanie D1 Złącze „POWER”, 5-pinowa wtyczka M12 (0,35 m), kodowanie A, Wariant: Standard (bez konfiguracji wstępnej)
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Indoor | |
| Wariant | Standard (bez konfiguracji wstępnej) | |
| Zasada pomiaru | HDDM+ | |
| Źródło światła | Podczerwień (905 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 276° | |
| Częstotliwość skanowania | 20 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 0,1° | |
| Jednostka pola skanowania | Typ. ± 1° | |
| Zakres pracy | 0,05 m ... 30 m | |
| Strefa martwa | 0 m ... 0,05 m | |
| Zasięg | ||
| W przypadku remisji 90% i 10 klx | 30 m | |
| W przypadku remisji 10% i 10 klx | 18 m | |
| Wielkość plamki | Typowa rozbieżność: 4,8 mrad Na osłonie układu optycznego: 8 mm |
|
| Liczba analizowanych ech | 1 | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x Przyłącze „Ethernet”, 4-pinowe gniazdo wtykowe M12 (0,25 m), kodowanie D 1 x Złącze „POWER”, 5-pinowa wtyczka M12 (0,35 m), kodowanie A |
|
| Napięcie zasilające | 9 V DC ... 30 V DC | |
| Pobór mocy | Typ. 4,5 W, maks. 10,5 W z obciążonymi wyjściami cyfrowymi | |
| Prąd wyjściowy | ≤ 200 mA | |
| Materiał obudowy | Aluminium | |
| Kolor obudowy | Szary antracytowy (RAL 7016) | |
| Osłona elementu optycznego | Poliwęglan, z powłoką odporną na zarysowanie | |
| Stopień ochrony | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) | |
| Klasa ochrony | III (IEC 61140:2016-11) | |
| Bezpieczeństwo elektryczne | IEC 61010-1:2010-06+AMD1:2016 | |
| Masa | 220 g, bez przewodu podłączeniowego 250 g, z przewodem podłączeniowym |
|
| Wymiary (dł. x szer. x wys.) | 60 mm x 60 mm x 82 mm (bez przewodu podłączeniowego) | |
| Element napowietrzający | Tak | |
| MTBF | > 100 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a), w temperaturze otoczenia 25°C (EN ISO 13849-1:2015) | |
| Wydajność | ||
| Przekazywanie danych na segment skanowania | Rozmiar segmentu 30° | |
| Częstotliwość skanowania/odświeżania | 55.201 punktów pomiarowych/s | |
| Opóźnienie przekazywania danych pomiarowych | Rozmiar segmentu 30°: ≤ 10 ms (3 σ) | |
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | Typ. ± 20 mm Max. ± 30 mm |
|
| Błąd statystyczny | ≤ 5 mm (0,05 m ... 5 m) | |
| Zintegrowana aplikacja | Wyprowadzanie danych pomiarowych | |
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Wyjście danych pomiarowych (odległość, RSSI, znacznik czasu, oznaczenie reflektora), DHCP, NTP | |
| Prędkość przesyłania danych | 10 Mbit/s ... 100 Mbit/s, Półdupleks/pełny dupleks | |
| Wejścia/wyjścia cyfrowe | 1 (Device Not Ready) | |
| Wskazania optyczne | 2 LEDs | |
| Program konfiguracyjny | SOPASair (przeglądarka Web) SOPAS ET (oprogramowanie) REST API |
|
| Sterownik | ROS1, ROS2, C++, Python | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 1,8 % ... > 1.000 % (Odbłyśnik) | |
| Kompatybilność elektromagnetyczna (EMC) | ||
| Wyemitowane promieniowanie | Warunki przemysłowe (IEC 61000-6-4:2018 / EN IEC 61000-6-4:2019 / IEC 61000-6-4:2006+A1:2010 / EN 61000-6-4:2007+A1:2011) | |
| Wyemitowane promieniowanie | Commercial and light-industrial locations (IEC 61000-6-8:2020 / EN IEC 61000-6-8:2020) | |
| Odporność na zakłócenia elektromagnetyczne | Warunki przemysłowe (IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019 / IEC 61000-6-2:2005 / EN 61000-6-2:2005 / EN 61000-6-2:2005/AC:2005) | |
| Wyemitowane promieniowanie | Obszar mieszkalny (EN 61000-6-3:2007+AMD:A1:2011) | |
| Odporność na drgania | ||
| Sinusowe skanowanie rezonansowe | 10 Hz ... 1.000 Hz, 1 g | |
| Kontrola sinusowa | 10 Hz ... 500 Hz, 10 g, 10 cykli częstotliwości | |
| Kontrola szumów | 10 Hz ... 500 Hz, 13,5 g RMS, 5 h Brak dostępności danych pomiarowych |
|
| Odporność na wstrząsy | 100 g, 6 ms, ± 3 pojedyncze udary / oś 40 g, 6 ms, ± 4000 pojedynczych udarów / oś 50 g, 3 ms, ± 5000 pojedynczych udarów / oś Brak dostępności danych pomiarowych |
|
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |
| Temperatura składowania | –30 °C ... +70 °C | |
| Zmiana temperatury | –10 °C ... +50 °C, 10 cykli | |
| Wilgoć/ciepło | ||
| Cyklicznie | + 25 °C ... + 55 °C, 95 % wzgl. wilg. pow., bez kondensacji (praca/przechowywanie/transport) (EN 60068-2-30) | |
| Dopuszczalna względna wilgotność powietrza | ||
| Eksploatacja | ||
| Składowanie | ≤ 90 %, bez kondensacji (EN 60068-2-30:2005) | |
| Odporność na światło zewnętrzne | 80 klx, Pośrednie | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.371 kg | |
| Masa jednostkowa netto | 0.371 kg | |
| Jednostka objętości | 2916 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084551451 | |
