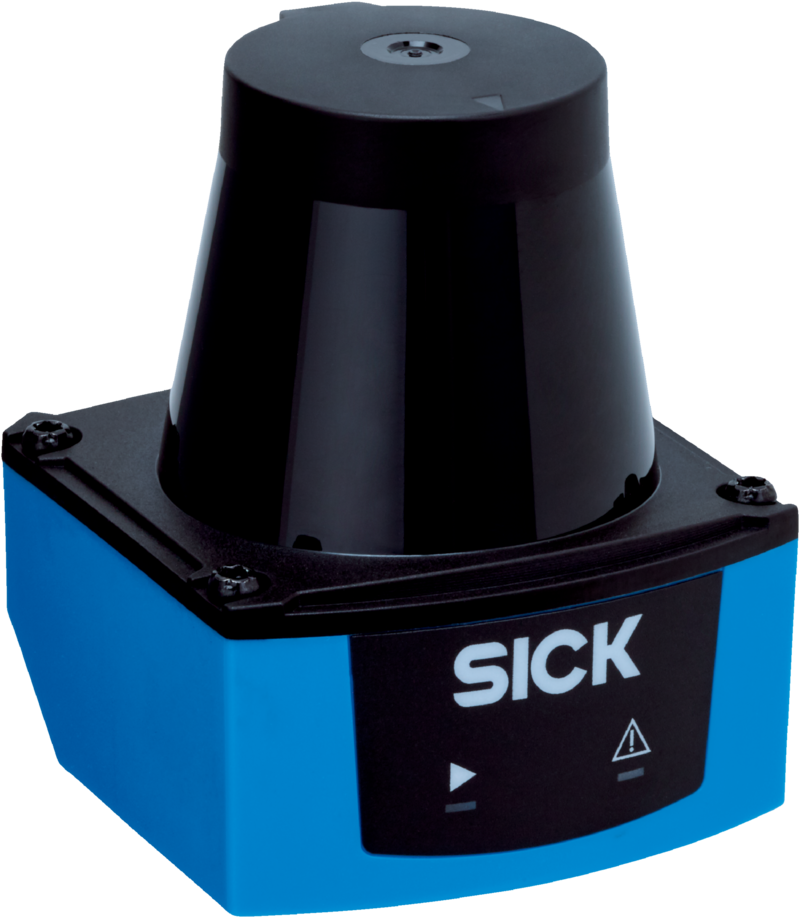

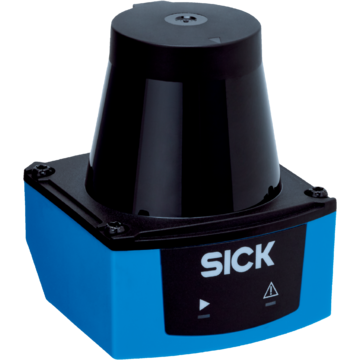

TIM150-3010300 - 1093243
LiDAR SICK do analizy pól, zasięg do 10?m, wyjścia push-pull, jedno pole, kąt otwarcia 200°, rozdzielczość 1°, IP65, zasilanie 10–28?V DC, kompaktowa budowa, do pracy wewnątrz.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, TiM, TiM150-3010300, Zintegrowana aplikacja: Analiza pól, Zasada pomiaru: HDDM+, Zakres pracy: 0,05 m ... 10 m, Liczba zestawów pól: 1, Stopień ochrony: IP65, Wyjścia dwustanowe: 2 (Push-pull), Typ przyłącza: 1 x 5-pinowa wtyczka urządzenia M12 (obrotowa)
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Indoor | |
| Zasada pomiaru | HDDM+ | |
| Źródło światła | Podczerwień (850 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 200° | |
| Częstotliwość skanowania | 14,5 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 1° | |
| Zakres pracy | 0,05 m ... 10 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 2,8 m ... 3 m, w zależności od kąta | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x 5-pinowa wtyczka urządzenia M12 (obrotowa) | |
| Napięcie zasilające | 10 V DC ... 28 V DC | |
| Pobór mocy | Typ. 2,7 W | |
| Prąd wyjściowy | ≤ 100 mA | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Stopień ochrony | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) | |
| Klasa ochrony | III (IEC 61140:2016-1) | |
| Masa | 122 g, bez przewodów podłączeniowych | |
| Wymiary (dł. x szer. x wys.) | 60 mm x 60 mm x 75,8 m | |
| MTBF | 82 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a) | |
| Wydajność | ||
| Czas odpowiedzi | Typ. 70 ms | |
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 40 mm | |
| Błąd statystyczny | 30 mm | |
| Zintegrowana aplikacja | Analiza pól | |
| Liczba zestawów pól | 1 zestaw pól | |
| Liczba symultanicznych analiz | 1 (2 pola) | |
| Interfejsy | ||
| IO-Link | ||
| Funkcja | Interfejs serwisowy, Parametryzacja | |
| Wejścia/wyjścia cyfrowe | ||
| Wejścia | 1 | |
| Wyjścia | 2 (Push-pull) | |
| Czas opóźnienia | 69 ms ... 30.015 ms (konfigurowany) | |
| Czas postoju | 69 ms ... 30.015 ms (konfigurowany) | |
| Wskazania optyczne | 2 LEDs (ON, Stan załączania) | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 4 % ... 1.000 % (Odbłyśniki) | |
| Kompatybilność elektromagnetyczna (EMC) | IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005 | |
| Odporność na drgania | ||
| Sinusowe skanowanie rezonansowe | 10 Hz ... 1.000 Hz | |
| Kontrola sinusowa | 10 Hz ... 150 Hz, 1 g, 1 cykli częstotliwości | |
| Kontrola szumów | 10 Hz ... 200 Hz, 5 g RMS, 5 h | |
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |
| Temperatura składowania | –30 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | ≤ 95 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 30.000 lx | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.230 kg | |
| Masa jednostkowa netto | 0.23 kg | |
| Jednostka objętości | 1750.672 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084447730 | |
