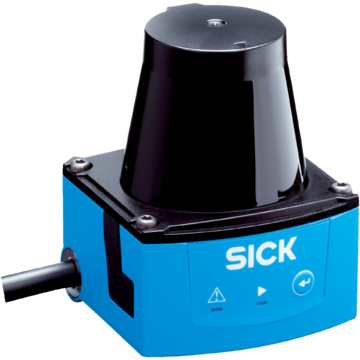

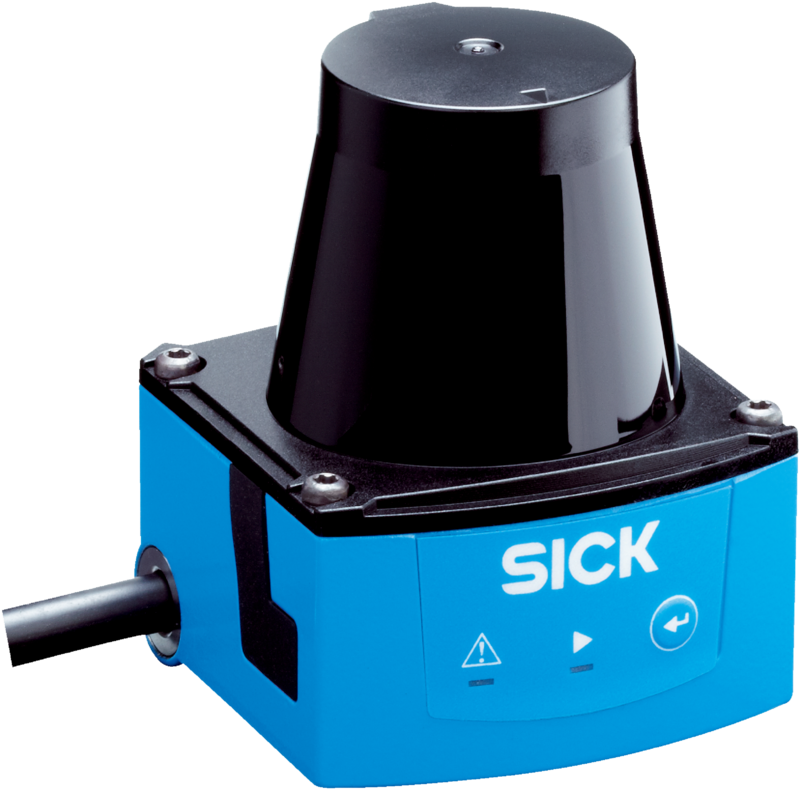

TIM320-1131000 - 1062219

LiDAR SICK do analizy pól, zasięg 4 m, HDDM+, 16 pól trójpolowych, 3 wyjścia PNP, kąt otwarcia 270°, rozdzielczość 1°, IP65, interfejs serwisowy USB, zasilanie 9–28?V DC, do pracy wewnątrz.

Kod produktu: TIM320-1131000
Oznaczenie producenta: 1062219
Producent: SICK
Kategoria: Laserowy skaner bezpieczeństwa

Dodaj do porównania

1 288,10 €

1 584,36 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Czujniki LiDAR, TiM, TIM320-1131000, Zintegrowana aplikacja: Analiza pól, Zasada pomiaru: HDDM+, Zakres pracy: 0,05 m ... 4 m, Liczba zestawów pól: 16, Stopień ochrony: IP65, Wyjścia dwustanowe: 3 (PNP, dodatkowo 1 x “Device Ready”), Typ przyłącza: 1 x 12-pinowy wtyk urządzenia M12 (0,8 m)

Cechy
<>Obszar zastosowań</>		<>Indoor</>
<>Zasada pomiaru</>		<>HDDM⁺</>
<>Źródło światła</>		<>Podczerwień (850 nm)</>
<>Klasa lasera</>		<>1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</>
Kąt otwarcia
	<>Poziomo</>	<>270°</>
<>Częstotliwość skanowania</>		<>15 Hz</>
Rozdzielczość kątowa
	<>Poziomo</>	<>1°</>
<>Zakres pracy</>		<>0,05 m ... 4 m</>
Zasięg
	<>W przypadku współczynnika remisji 10%</>	<>2 m</>
Mechanika/elektryka
<>Typ przyłącza</>		<>1 x 12-pinowy wtyk urządzenia M12 (0,8 m)</>
<>Napięcie zasilające</>		<>9 V DC ... 28 V DC</>
<>Pobór mocy</>		<>Typ. 4 W, 16 W przy 4 maks. obciążonych wyjściach cyfrowych</>
<>Prąd wyjściowy</>		<>≤ 100 mA</>
<>Kolor obudowy</>		<>Jasnoniebieski (RAL 5012)</>
<>Stopień ochrony</>		<>IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)</>
<>Klasa ochrony</>		<>III (IEC 61140:2016-1)</>
<>Masa</>		<>150 g, bez przewodów podłączeniowych</>
<>Wymiary (dł. x szer. x wys.)</>		<>60 mm x 60 mm x 79 mm</>
<>MTBF</>		<>> 100 lat(a)</>
Charakterystyka bezpieczeństwa technicznego
<>MTTF_D</>		<>100 lat(a)</>
Wydajność
<>Czas odpowiedzi</>		<>1 skanowanie, typ. 67 ms</> <>2 skanowania, ≤ 134 ms</>
<>Wykrywane kształty obiektów</>		<>Niemal dowolny</>
<>Błąd systematyczny</>		<>± 40 mm</>
<>Błąd statystyczny</>		<>2)</>
<>Zintegrowana aplikacja</>		<>Analiza pól</>
<>Liczba zestawów pól</>		<>16 potrójnych pól (48 pól, z tego 1 potrójny (3 elastyczne pola), konfigurowany bezpośrednio w skanerze)</>
<>Liczba symultanicznych analiz</>		<>1 (3 pola)</>
Interfejsy
USB
	<>Uwaga</>	<>Micro USB</>
	<>Funkcja</>	<>Interfejs serwisowy, Parametryzacja</>
Wejścia/wyjścia cyfrowe
	<>Wejścia</>	<>4</>
	<>Wyjścia</>	<>3 (PNP, dodatkowo 1 x “Device Ready”)</>
<>Czas opóźnienia</>		<>67 ms ... 30.000 ms (konfigurowany)</>
<>Czas postoju</>		<>67 ms ... 600.052 ms (konfigurowany)</>
<>Wskazania optyczne</>		<>2 LEDs (ON, Stan załączania)</>
Dane dotyczące otoczenia
<>Remisja obiektu</>		<>4 % ... 1.000 % (Odbłyśniki)</>
Kompatybilność elektromagnetyczna (EMC)
	<>Wyemitowane promieniowanie</>	<>Obszar mieszkalny (EN 61000-6-3:2007+AMD:A1:2011)</>
	<>Odporność na zakłócenia elektromagnetyczne</>	<>Warunki przemysłowe (EN 61000-6-2:2005)</>
Odporność na drgania
	<>Sinusowe skanowanie rezonansowe</>	<>10 Hz ... 1.000 Hz</>
	<>Kontrola sinusowa</>	<>10 Hz ... 500 Hz, 5 g, 10 cykli częstotliwości</>
	<>Kontrola szumów</>	<>10 Hz ... 250 Hz, 4,24 g RMS, 5 h</>
<>Odporność na wstrząsy</>		<>50 g, 11 ms, ± 3 pojedyncze udary / oś</> <>25 g, 6 ms, ± 1000 pojedynczych udarów / oś</> <>50 g, 3 ms, ± 5000 pojedynczych udarów / oś</>
<>Temperatura otoczenia pracy</>		<>–10 °C ... +50 °C</>
<>Temperatura składowania</>		<>–30 °C ... +70 °C</>
<>Temperatura włączania</>		<>–10 °C ... +50 °C</>
<>Zmiana temperatury</>		<>–10 °C ... +50 °C, 10 cykli</>
<>Wilgoć/ciepło</>		<>+25 °C ... +55 °C, 95 % wzgl. wilg. pow., 6 cykli</>
Dopuszczalna względna wilgotność powietrza
	<>Eksploatacja</>	<></>
	<>Składowanie</>	<>≤ 90 %, bez kondensacji (EN 60068-2-30:2005)</>
<>Odporność na światło zewnętrzne</>		<>80.000 lx</>
Ogólne wskazówki
<>Wskazówka dotycząca stosowania</>		<>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>certyfikat cTUVus</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270990</>
<>ECLASS 5.1.4</>		<>27270990</>
<>ECLASS 6.0</>		<>27270913</>
<>ECLASS 6.2</>		<>27270913</>
<>ECLASS 7.0</>		<>27270913</>
<>ECLASS 8.0</>		<>27270913</>
<>ECLASS 8.1</>		<>27270913</>
<>ECLASS 9.0</>		<>27270913</>
<>ECLASS 10.0</>		<>27270913</>
<>ECLASS 11.0</>		<>27270913</>
<>ECLASS 12.0</>		<>27270913</>
<>ETIM 5.0</>		<>EC002550</>
<>ETIM 6.0</>		<>EC002550</>
<>ETIM 7.0</>		<>EC002550</>
<>ETIM 8.0</>		<>EC002550</>
<>UNSPSC 16.0901</>		<>41111615</>
Dane dotyczące cła
Masa jednostkowa		0.417 kg
Masa jednostkowa netto		0.417 kg
Jednostka objętości		3369.6 Cubic Centimetres (cm³)
Kraj pochodzenia		Malezja
EAN		4047084248252
