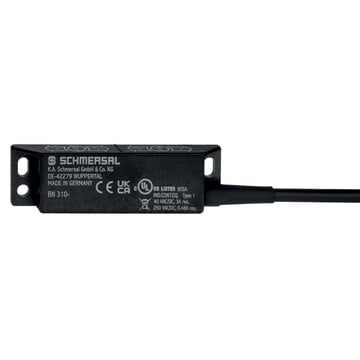

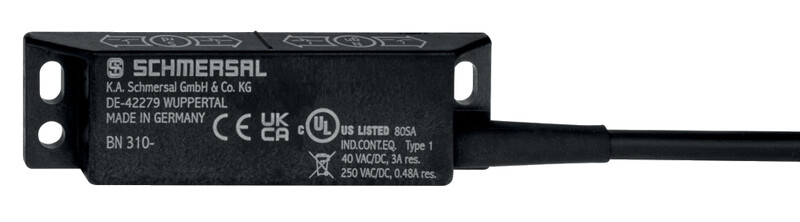

BN 310-2RZ-2486 - 101209612

Magnetyczny wyłącznik kontaktronowy Schmersal, obudowa z tworzywa 88x25x13 mm, dwa zaciski, konektor M12, IP67, prąd 3A, zadziałanie do 60 mm, powtarzalność 0,3 mm, odporność na uderzenie 30g.


Dodaj do porównania Usuń z porównania

84,75 €

104,24 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 310-2RZ-2486 101209612

  • 2 kontaktrony
  • Zasada bezkontaktowa
  • Aktywaca z boku
  • Płaska budowa
  • Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
  • 88 mm x 25 mm x 13 mm
  • Obudowa z tworzywa termoplastycznego
  • Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika.
Klucz zamówieniowy
Oznaczenie typu produktu BN 310-2RZ-2486
Numer artykułu (Numer katalogowy) 101209612
EAN (European Article Number) 4030661383330
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa prostokątne
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 73 g
Dane ogólne - właściwości
Zatrzaskiwanie Tak
Możliwość stosowania w windach Nie
Ilość zacisków 2
Dane mechaniczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Szybkość najazdu, maksimum 18 m/s
Montaż Obudowa ze szczelinami montażowymi
Mechanical data - Switching distances according EN IEC 60947-5-3
Uwaga (odległość przełączania Sn) Odległość zadziałania do 60 mm w zależności od zastosowanego magnesu i wersji czujnika. Odległości zadziałania dotyczą uruchomienia pojedynczo zamontowanych urządzeń bez oddziaływania ferromagnetycznego. Na skutek oddziaływania ferromagnetycznego jest możliwa zmiana odległości - dodatnia lub ujemna. W przypadku kilku magnesów uruchamiających należy uwzględnić ich wzajemny wpływ.
Powtarzalność R 0,3 mm
Mechanical data - Connection technique
Konektor Konektor M12, 4-polowy
Przekrój żyły 0,75 mm<sup>2</sup>
Przekrój żyły 18 AWG
Materiał płaszcza kabla H03VV-F
Dane mechaniczne - Wymiary
Długość czujnika 13 mm
Szerokość czujnika 88 mm
Wysokość czujnika 25 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +75 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
Dane elektryczne
Prąd przełączenia, maksimum 3 A
Zdolność przełączania, maksimum 30 W
Zdolność przełączania, maksimum 30 VA
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.,Kolory zbliżonych do siebie czujnika i magnesu muszą się pokrywać: Czerwony (S) z czerwonym (S) oraz zielony (N) z zielonym (N). Nie dotyczy zestyków bistabilnych,Przy montażu wyłącznika do powierzchni żelaznych należy użyć 20 mm warstwy materiału niemagnetycznego.
