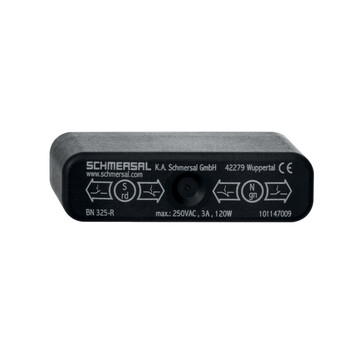

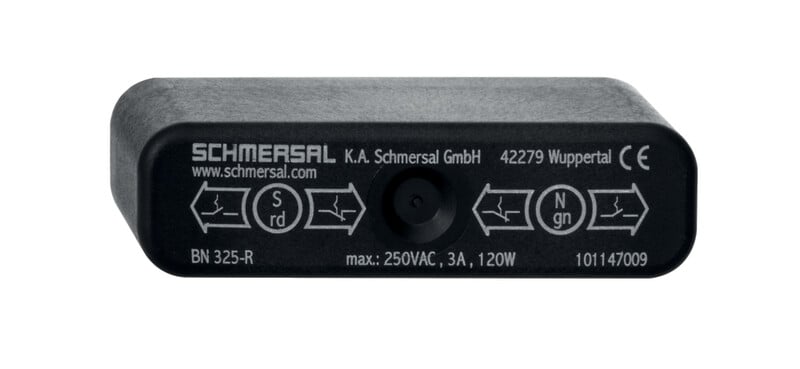

BN 325-R-1389 - 101147103

Magnetyczny wyłącznik kontaktronowy Schmersal, wymiary 85 x 26 x 24 mm, obudowa z tworzywa termoplastycznego IP40, styk bistabilny 250V/3A, montaż tylny, aktywacja boczna, wtyczka 6,3 mm, powtarzalność 0,3 mm, żywotność 1 mld cykli.


Dodaj do porównania Usuń z porównania

35,75 €

43,97 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BN 325-R-1389 101147103

  • Wtyczka płaska 6,3 mm i 2 płyty ekranujące
  • Zasada bezkontaktowa
  • 1 Kontaktrony
  • długa żywotność
  • Powierzchnia aktywna oraz kierunek aktywacji oznaczone symbolem
  • 85 mm x 26 mm x 24 mm
  • Obudowa z tworzywa termoplastycznego
  • Terminal wsuwkowy
Klucz zamówieniowy
Oznaczenie typu produktu BN 325-R-1389
Numer artykułu (Numer katalogowy) 101147103
EAN (European Article Number) 4030661512303
eCl@ss number, version 12.0 27-27-43-02
eCl@ss number, version 11.0 27-27-01-05
Numer eCl@ss, wersja 9.0 27-27-01-05
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Właściwości ogólne
Zasada działania Napęd magnetyczny
Obudowa prostokątne
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 44 g
Dane ogólne - właściwości
Zatrzaskiwanie Tak
Ilość zacisków 1
Dane mechaniczne
Płaszczyzny aktywujące z boku
Obszar aktywny boczne
Element aktywujący Magnes
Żywotność mechaniczna, najmniejszy 1 000 000 000 operacji
Szybkość najazdu, maksimum 18 m/s
Montaż tylny z 2 kołkami gwintowanymi
Mechanical data - Switching distances according EN IEC 60947-5-3
Odległość wyłączania 5 mm … 55 mm,2 x BP 21S = 20 ... 55 mm,BP 34S = 10 ... 25 mm,BE 20 = 20 mm,BP 10N = 10 mm,BP 10S = 10 mm,2 x BP 10N = 15 mm,2 x BP 10S = 15 mm,BP 15N = 12 mm,BP 15S = 12 mm,2 x BP 15/2N = 17 mm,2 x BP 15/2S = 17mm,BP 34N = 10 ... 25mm,BP 20N = 5 ... 20 mm,BP 20S = 5 ... 20 mm,BP 31N = 5 ... 20 mm,BP 31S = 5 ... 20 mm,BP 11N = 10 mm,BP 11S = 10 mm,2 x BP 11N = 20 mm,2 x BP 11S = 20 mm,BP 12N = 15 mm,BP 12S = 15 mm,2 x BP 12N = 10 ... 25 mm,2 x BP 12S = 10 ... 25 mm,BP 21N = 15 ... 40 mm,BP 21S = 15 ... 40 mm,2 x BP 21N = 20 ... 55 mm,BE 20N = 15 mm,BE 20S = 15 mm
Uwaga (odległość przełączania Sn) Odległość zadziałania do 55 mm w zależności od zastosowanego magnesu i wersji czujnika.
Powtarzalność R 0,3 mm
Mechanical data - Connection technique
Konektor Wtyczka płaska 6.3 mm i 2 osłony blaszane
Dane mechaniczne - Wymiary
Długość czujnika 24 mm
Szerokość czujnika 85 mm
Wysokość czujnika 26 mm
Warunki otoczenia
Stopień ochrony IP40
Ambient temperature -25 ... +70 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 50 g / 11 ms
Dane elektryczne
Napięcie przełączania, maksymalne 250 VAC
Prąd przełączenia, maksimum 3 A
Zdolność przełączania, maksimum 120 W
Zdolność przełączania, maksimum 120 VA
Element przełączający styk dwustabilny
Czas przełączania, minimalne 0,3 ms
Czas przełączania, maksimum 0,6 ms
Częstotliwość przełączania 1 080 000 /h
Dane elektryczne - wyjście cyfrowe
Wykonanie Kontaktrony
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BP 10 S,2x BP 10 S,BP 15 S,BP 34 S,BP 20 S,BP 31 S,BP 11 S,2x BP 11 S,BP 12 S,BP 21 S,2x BP 21 S,BP 10 N,2x BP 10 N,BP 15 N,2 x BP 15/2 N,2x BP 15/2 S,BP 34 N,BP 20 N,BP 31 N,BP 11 N,2x BP 11 N,BP 12 N,2x BP 12 N,2x BP 12 S,BP 21 N,2x BP 21 N,BE 20,BE 20 N(S) ST 24VDC,BE 20 N(S) 48VDC
Note
Uwaga (informacje ogólne) Otwarcie i zamknięcie zestyków zależy od kierunku aktywacji oraz typu i polaryzacji użytego magnesu aktywującego.
