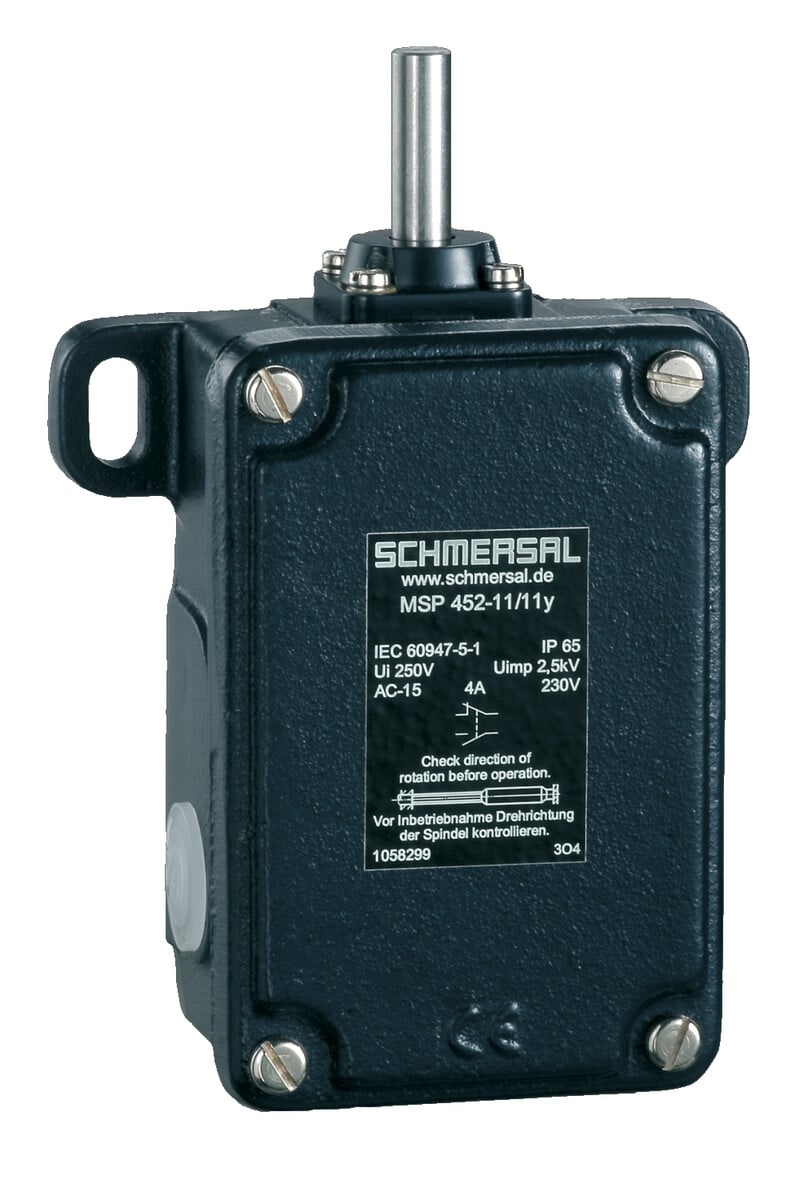

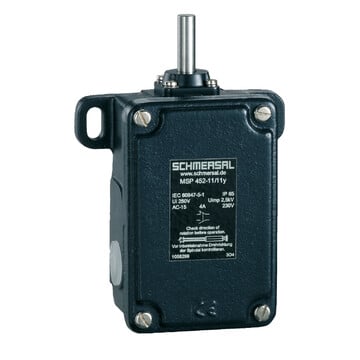

MSP 452-11/11Y-2186 - 101127983
Obrotowy wrzecionowy wyłącznik krańcowy Schmersal, obudowa z żeliwa szarego, 4 zestawki (2NC/2NO), IP65, połączenie śrubowe M20, prąd 6 A, rozwarcie styków 2x0,5 mm, wymiary 118x174x64 mm, temperatura -30...+90°C.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry MSP 452-11/11Y-2186 101127983
- 2 wloty kablowe
- Dodatkowa tabliczka znamionowa z datą produkcji na pokrywie
- Obudowa metalowa
- 4 Zestyki
- 118 mm x 174 mm x 64 mm
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | MSP 452-11/11Y-2186 | |
Numer artykułu (Numer katalogowy) | 101127983 | |
EAN (European Article Number) | 4030661031873 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 60947-5-1 | |
Zasada działania | mechaniczne | |
Materiał obudowy | Żeliwo szare, ocynkowane | |
Materiał powłoki obudowy | malowane | |
Ciężar brutto | 1 700 g | |
Dane ogólne - właściwości | ||
Liczba zestyków NC | 2 | |
Liczba zestyków NO | 2 | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 3 000 000 operacji | |
Rozwarcie styków | 2 x 0,5 mm | |
moment aktywujący | 0,2 Nm | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, minimalne | 1,5 mm2 | |
Przekrój kabla, maksimum | 2,5 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Przekrój żyły | 12 AWG | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 64 mm | |
Szerokość czujnika | 118 mm | |
Wysokość czujnika | 174 mm | |
Średnica trzpienia ruchomego | 10 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -30 ... +90 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 6 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 2,5 A | |
Zasada przełączania | Działanie migowe | |
Czas przełączania, maksimum | 43 221 ms | |
Czas przełączania, maksimum | 10 ms | |
Note | ||
Uwaga (informacje ogólne) | Ten wrzecionowy wyłącznik krańcowy z wkładką migową nadaje się do stosowania wyłącznie w normalnych i średnich warunkach roboczych, np. w obrabiarkach, żurawiach i przenośnikach. Stopień ochrony IP 65 wg IEC/EN 60529.,Przesunięcie bloków zestyków umożliwia ustawienia liczby obrotów trzpienia pomiędzy 4 i 55 obrotów. Ruch martwy wynosi przynajmniej 5 obrotów w każdą stronę. |
