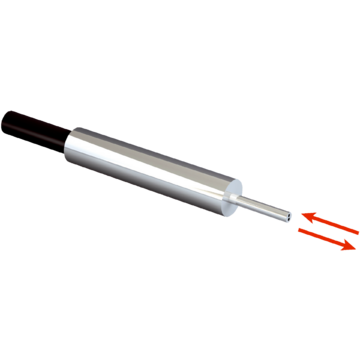

LL3-DR05 - 5308087
Przewód światłowodowy SICK, system odbiciowy, włókno PMMA, długość 500 mm, końcówka gładka 3 mm, płaszcz PE, bardzo elastyczny, temperatura pracy -40°C do +70°C, minimalna średnica obiektu 0,015 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-DR05, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gładka, Długość przewodu światłowodowego: 500 mm, Średnica końcówki gładkiej: 3 mm, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Stal nierdzewna
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System odbiciowy | |
| Kształt głowicy światłowodowej | Końcówka gładka | |
| Zadanie | Bardzo elastyczna (statyczna), robotyka (dynamika i elastyczność) | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T) | |
| Maks. zasięg wykrywania | 240 mm (Zasięg WLL80 przy 8 ms) | |
| Minimalna średnica obiektu | 0,015 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Nie | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Wymagane końcówki przejściowe | Nie | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Osiowe | |
| Średnica końcówki gładkiej | 3 mm | |
| Zwężenie średnicy światłowodu | ≥ 0,82 mm | |
| Zwężenie długości światłowodu od 2 mm | ≥ 5 mm | |
| Światłowód | ||
| Długość przewodu światłowodowego | 500 mm | |
| Promień gięcia | 4 mm | |
| Dynamiczna elastyczność (robotyka) | Tak | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm | |
| Układ włókien | Pojedyncze włókno | |
| Struktura rdzenia | 2 x Ø 0,25 mm Pojedyncze włókno | |
| Materiał | ||
| Głowica światłowodowa | Stal nierdzewna | |
| Płaszcz przewodu | Polyethylen (PE) | |
| Włókno | Polymethylmethacrylat (PMMA) | |
| Masa | 8 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +70 °C | |
| Zasięgi z WLL80 | ||
| Tryb pracy 16 µs | 10 mm | |
| Tryb pracy 70 µs | 35 mm | |
| Tryb pracy 250 µs | 65 mm | |
| Tryb pracy 500 µs | 80 mm | |
| Tryb pracy 1 ms | 95 mm | |
| Tryb pracy 2 ms | 150 mm | |
| Tryb pracy 8 ms | 240 mm | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 10 mm | |
| Tryb pracy 70 µs | 30 mm | |
| Tryb pracy 250 µs | 60 mm | |
| Tryb pracy 2 ms | 140 mm | |
| Tryb pracy 8 ms | 225 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 10 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 10 mm | |
| Tryb pracy 250 µs | 30 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 7.600 g | |
| Masa jednostkowa netto | 7.6 g | |
| Jednostka objętości | 40.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
| EAN | 4047084152337 | |
