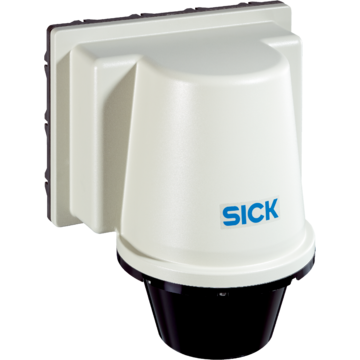

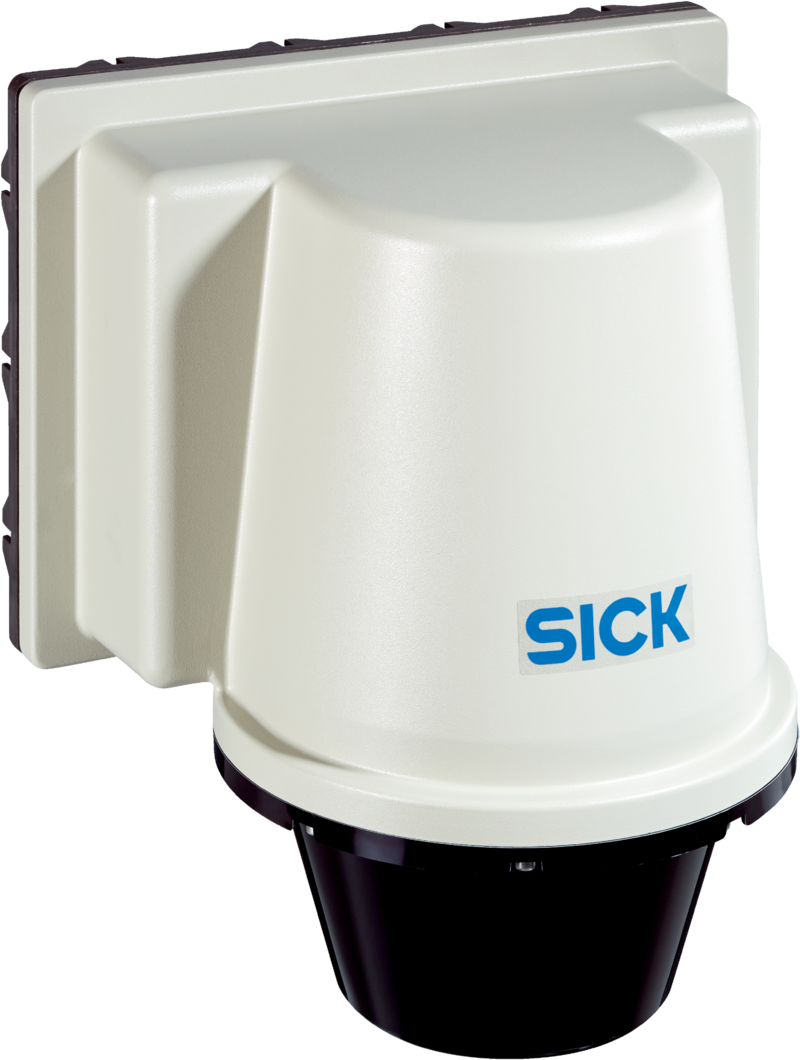

LD-LRS3600 - 1060831
LiDAR SICK dalekiego zasięgu do monitoringu terenów, zakres pracy 2,5–250 m, kąt 360°, IP67, 15 Hz, 4 wyjścia cyfrowe, obudowa PUR, interfejs Harting 20-pin.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, LD-LRS, LD-LRS3600, Zakres pracy: 2,5 m ... 250 m, Kąt otwarcia: 360°, Stopień ochrony: IP67, Kolor: Szary (RAL 7032), Zintegrowana aplikacja: Analiza pól, Typ przyłącza: 1 x 20-pinowy wtyk Harting, Częstotliwość skanowania: 5 Hz ... 15 Hz
| Cechy | ||
|---|---|---|
| <>Obszar zastosowań</> | <>Outdoor, Indoor</> | |
| <>Źródło światła</> | <>Podczerwień (905 nm)</> | |
| <>Klasa lasera</> | <>1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</> | |
| Kąt otwarcia | ||
| <>Poziomo</> | <>360°</> | |
| <>Częstotliwość skanowania</> | <>5 Hz ... 15 Hz</> | |
| Rozdzielczość kątowa | ||
| <>Poziomo</> | <>0,0625°, interlaced</> <>0,125°</> <>0,1875°</> <>0,25°</> <>0,375°</> <>0,5°</> <>0,75°</> <>1°</> |
|
| <>Ogrzewanie</> | <>Tak</> | |
| <>Zakres pracy</> | <>2,5 m ... 250 m</> | |
| Zasięg | ||
| <>W przypadku współczynnika remisji 10%</> | <>80 m</> | |
| <>W przypadku współczynnika remisji 90%</> | <>250 m</> | |
| Mechanika/elektryka | ||
| <>Typ przyłącza</> | <>1 x 20-pinowy wtyk Harting</> | |
| <>Napięcie zasilające</> | <>24 V DC, ± 15 %</> | |
| <>Pobór mocy</> | <>36 W, + grzałka 140 W</> | |
| <>Materiał obudowy</> | <>PUR-IHS (poliuretanowa pianka integralna)</> | |
| <>Kolor obudowy</> | <>Szary (RAL 7032)</> | |
| <>Stopień ochrony</> | <>IP67</> | |
| <>Klasa ochrony</> | <>III</> | |
| <>Masa</> | <>9,1 kg</> | |
| <>Wymiary (dł. x szer. x wys.)</> | <>250 mm x 350 mm x 391,1 mm</> | |
| <>MTBF</> | <>86 lat(a)</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>MTTFD</> | <>> 100 lat(a)</> | |
| Wydajność | ||
| <>Wykrywane kształty obiektów</> | <>Niemal dowolny</> | |
| <>Błąd systematyczny</> | <>± 38 mm</> | |
| <>Błąd statystyczny</> | <>30 mm</> | |
| <>Zintegrowana aplikacja</> | <>Analiza pól</> | |
| <>Liczba zestawów pól</> | <>6 pól/pola</> | |
| <>Liczba symultanicznych analiz</> | <>10</> | |
| Interfejsy | ||
| Ethernet | ||
| <>Prędkość przesyłania danych</> | <>≤ 100 Mbit/s</> | |
| Szeregowy | ||
| <>Prędkość przesyłania danych</> | <>19.200 Baud ... 115.200 Baud</> | |
| <>Wyjścia dwustanowe</> | <>4 (digital)</> | |
| <>Wskazania optyczne</> | <>0</> | |
| Dane dotyczące otoczenia | ||
| <>Temperatura otoczenia pracy</> | <>–25 °C ... +50 °C</> | |
| <>Temperatura składowania</> | <>–25 °C ... +80 °C</> | |
| Ogólne wskazówki | ||
| <>Wskazówka dotycząca stosowania</> | <>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27270990</> | |
| <>ECLASS 5.1.4</> | <>27270990</> | |
| <>ECLASS 6.0</> | <>27270913</> | |
| <>ECLASS 6.2</> | <>27270913</> | |
| <>ECLASS 7.0</> | <>27270913</> | |
| <>ECLASS 8.0</> | <>27270913</> | |
| <>ECLASS 8.1</> | <>27270913</> | |
| <>ECLASS 9.0</> | <>27270913</> | |
| <>ECLASS 10.0</> | <>27270913</> | |
| <>ECLASS 11.0</> | <>27270913</> | |
| <>ECLASS 12.0</> | <>27270913</> | |
| <>ETIM 5.0</> | <>EC002550</> | |
| <>ETIM 6.0</> | <>EC002550</> | |
| <>ETIM 7.0</> | <>EC002550</> | |
| <>ETIM 8.0</> | <>EC002550</> | |
| <>UNSPSC 16.0901</> | <>41111615</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 11.070 kg | |
| Masa jednostkowa netto | 11.07 kg | |
| Jednostka objętości | 99452 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084347795 | |
