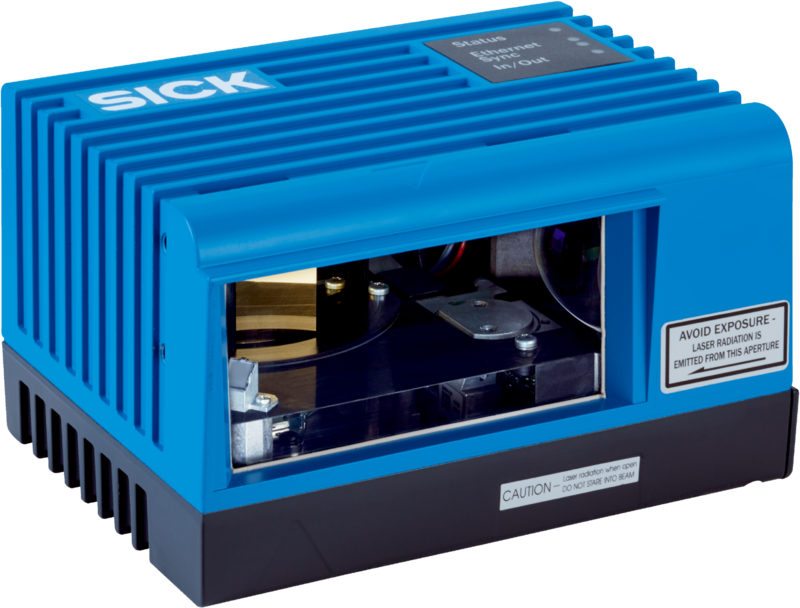

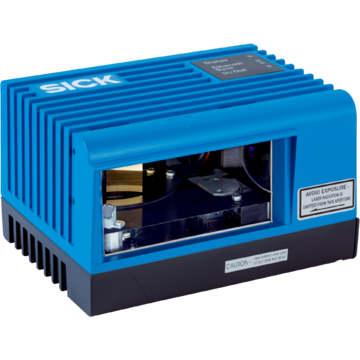

LMS4111R-13000 - 1091423
Skaner LiDAR SICK do precyzyjnych pomiarów, zakres 0,7–3 m, kąt 70°, IP65, częstotliwość 600 Hz, 4 punkty LED, trzy wyjścia cyfrowe, prąd wyjściowy do 100 mA.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, LMS4000, LMS4111R-13000, Zakres pracy: 0,7 m ... 3 m, Kąt otwarcia: 70°, Stopień ochrony: IP65, Kolor: Jasnoniebieski (RAL 5012), Zintegrowana aplikacja: Wyprowadzanie danych pomiarowych, Typ przyłącza: 1 x M12, wtyk 5-pinowy (Power + I/O + Sync)1 x M12, 8-pinowe złącze żeńskie (Ethernet)1 x M12, gniazdo 5-pinowe (Encoder + I/O), Częstotliwość skanowania: 600 Hz
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Indoor | |
| Okno odczytu | Po stronie czołowej | |
| Źródło światła | Widzialne światło czerwone (660 nm) | |
| Klasa lasera | 2 (IEC 60825-1:2014, EN 60825-1:2014) | |
| Kąt otwarcia | ||
| Poziomo | 70° | |
| Częstotliwość skanowania | 600 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 0,0833° | |
| Zakres pracy | 0,7 m ... 3 m | |
| Zasięg | ||
| Przy remisji 2% | 2,3 m | |
| Przy remisji 3,5% | 3 m | |
| W przypadku współczynnika remisji 10% | 3 m | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x M12, wtyk 5-pinowy (Power + I/O + Sync) 1 x M12, 8-pinowe złącze żeńskie (Ethernet) 1 x M12, gniazdo 5-pinowe (Encoder + I/O) |
|
| Napięcie zasilające | 24 V DC, ± 25 % | |
| Pobór mocy | ≤ 16 W, faza rozruchu maks. 29 W | |
| Prąd wyjściowy | ≤ 100 mA | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Stopień ochrony | IP65 | |
| Klasa ochrony | III | |
| Bezpieczeństwo elektryczne | IEC 61010-1:2011 | |
| Masa | 2,4 kg | |
| Wymiary (dł. x szer. x wys.) | 192 mm x 130 mm x 107 mm | |
| MTBF | 80 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a) | |
| Wydajność | ||
| Częstotliwość skanowania/odświeżania | 504.600 punktów pomiarowych/s | |
| Czas odpowiedzi | ≥ 4,8 ms | |
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 1,5 mm | |
| Błąd statystyczny | 2,5 mm | |
| Zintegrowana aplikacja | Wyprowadzanie danych pomiarowych | |
| Filtr | Filtr prostokątny Filtr krawędziowy Filtr mediany Kompensacja połysku Filtr wartości średniej |
|
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Wyprowadzenie danych pomiarowych (odległość, RSSI, kąt) | |
| Prędkość przesyłania danych | 100 Mbit/s ... 1.000 Mbit/s, Półdupleks/pełny dupleks | |
| Wejścia dwustanowe | 2 | |
| Encodereingänge | 2 (faza A, faza B) | |
| Wyjścia dwustanowe | 3 | |
| Synchronisationseingänge/-ausgänge | 1 (Master / Slave) | |
| Wskazania optyczne | 4 LEDs | |
| Program konfiguracyjny | SOPAS ET | |
| Maksymalna częstotliwość enkodera | Max. 50 kHz | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 3,5 % ... 300 % | |
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-3:2007+A1:2011 / IEC 61000-6-3:2006+AMD1:2010 | |
| Odporność na drgania | EN 60068-2-6:2007 | |
| Odporność na wstrząsy | EN 60068-2-27:2008 | |
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | ≤ 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 2.000 lx | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 2.562 kg | |
| Masa jednostkowa netto | 2.562 kg | |
| Jednostka objętości | 9545.289 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084436390 | |
