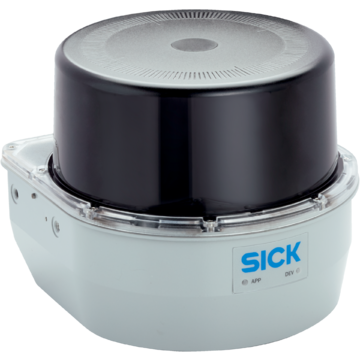

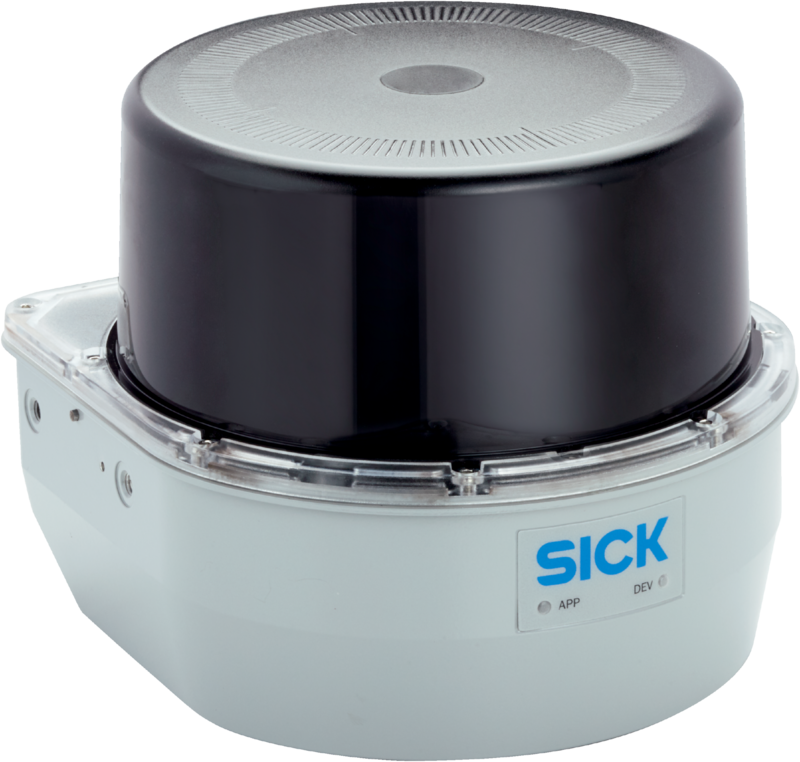

LRS4581R-230001 - 1098855
LiDAR SICK z analizą pól i wyjściem danych, zasięg do 300?m, kąt otwarcia 360°, IP65/IP67, częstotliwość 12,5/25?Hz, 16 pól, 6 wej./wyj., ogrzewanie, zasilanie 10–30?V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, LRS4000, LRS4581R-230001, Zakres pracy: 0,2 m ... 300 m, Kąt otwarcia: 360°, Stopień ochrony: IP65, IP67, Kolor: Szary (RAL 7042), Zintegrowana aplikacja: Analiza pól, Wyprowadzanie danych pomiarowych, Typ przyłącza: 3 x M12, Częstotliwość skanowania: 12,5 Hz25 Hz
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Outdoor, Indoor | |
| Źródło światła | Podczerwień (886 nm) | |
| Klasa lasera | 1, odpowiada to normie 21 CFR 1040.10 i 1040.11 z wyjątkiem zgodności z IEC 60825-1 Ed. 3, jak opisano w „Laser Notice No. 56” z dnia 8 maja 2019 r. (IEC 60825-1:2014, EN 60825-1:2014) | |
| Kąt otwarcia | ||
| Poziomo | 360° | |
| Częstotliwość skanowania | 12,5 Hz 25 Hz |
|
| Rozdzielczość kątowa | ||
| Poziomo | 0,02° 0,04° 0,06° 0,08° 0,1° 0,12° 0,24° |
|
| Ogrzewanie | Ogrzewanie samoczynne | |
| Zakres pracy | 0,2 m ... 300 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 120 m | |
| W przypadku współczynnika remisji 90% | 250 m | |
| Wielkość plamki | 2,6 mrad x 0,4 mrad (pojedynczy punkt) 2,6 mrad x 0,4 mrad (+ rozdzielczość kątowa w przypadku HDDM+) |
|
| Liczba analizowanych ech | 3 | |
| Mechanika/elektryka | ||
| Typ przyłącza | 3 x M12 | |
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Pobór mocy | Typ. 13 W, maks. 20 W | |
| Prąd wyjściowy | ≤ 0,25 A | |
| Materiał obudowy | AlSi12 | |
| Kolor obudowy | Szary (RAL 7042) | |
| Osłona elementu optycznego | Poliwęglan (PC) | |
| Stopień ochrony | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013) |
|
| Klasa ochrony | III (IEC 61140:2016-11) | |
| Bezpieczeństwo elektryczne | IEC 61010-1:2010-06 | |
| Masa | 1,7 kg | |
| Wymiary (dł. x szer. x wys.) | 151,9 mm x 150 mm x 126,7 mm | |
| Wydajność | ||
| Częstotliwość skanowania/odświeżania | 37.500 punktów pomiarowych/s ... 225.000 punktów pomiarowych/s | |
| Czas odpowiedzi | ≥ 40 ms | |
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 15 mm | |
| Dryft temperaturowy | ± 0,2 mm/K | |
| Zintegrowana aplikacja | Analiza pól Wyprowadzanie danych pomiarowych |
|
| Liczba zestawów pól | 16 pól/pola | |
| Filtr | Filtr mediany Filtr wartości średniej Filtr cząstek stałych |
|
| Interfejsy | ||
| Ethernet | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu) | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| Wejścia/wyjścia cyfrowe | ||
| Wejścia | 6 | |
| Wyjścia | 6 | |
| Encodereingänge | 2 | |
| Wskazania optyczne | LEDs | |
| Program konfiguracyjny | Serwer sieciowy | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 2 % ... 1.000 % (Odbłyśnik) | |
| Kompatybilność elektromagnetyczna (EMC) | ||
| Wyemitowane promieniowanie | Obszar mieszkalny (EN 61000-6-3:2007+AMD:A1:2011) | |
| Odporność na zakłócenia elektromagnetyczne | Warunki przemysłowe (EN 61000-6-2:2005) | |
| Odporność na drgania | ||
| Kontrola sinusowa | 10 Hz ... 500 Hz, 5 g, 10 cykli częstotliwości | |
| Odporność na wstrząsy | 50 g, 11 ms, 6 udarów na oś 25 g, 6 ms, 1000 udarów na oś |
|
| Temperatura otoczenia pracy | –30 °C ... +50 °C | |
| Temperatura składowania | –40 °C ... +75 °C | |
| Dopuszczalna względna wilgotność powietrza | ≤ 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 80 klx | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 2.081 kg | |
| Masa jednostkowa netto | 2.081 kg | |
| Jednostka objętości | 11550 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084505966 | |
