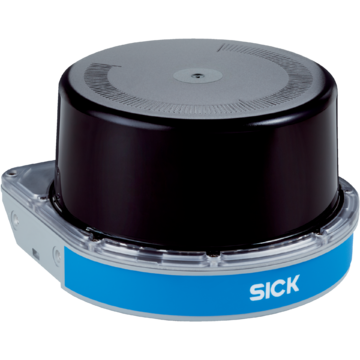

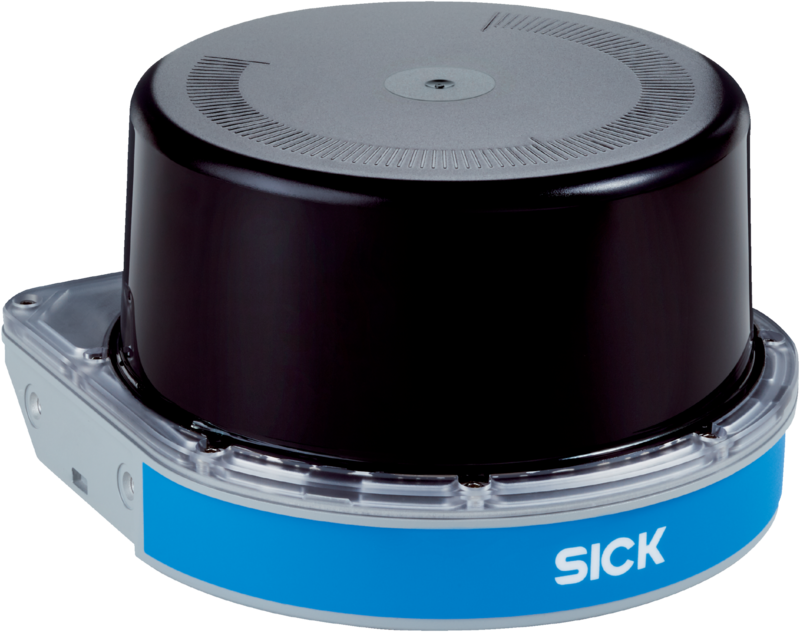

MRS1104C-011010 - 1075367

LiDAR SICK MRS1000 do analizy pól i pomiarów, zasięg 0,2–64 m, kąt 275°/7,5°, 3 echa, do 64 pól, 50 Hz, IP65, aluminiowa obudowa, program konfiguracyjny SOPAS ET.

Kod produktu: MRS1104C-011010
Oznaczenie producenta: 1075367
Producent: SICK
Kategoria: Laserowy skaner bezpieczeństwa

Dodaj do porównania

3 381,30 €

4 159,00 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Czujniki LiDAR, MRS1000, MRS1104C-011010, Obszar zastosowań: Indoor, Zintegrowana aplikacja: Analiza pól, Wyprowadzanie danych pomiarowych, Zakres pracy: 0,2 m ... 64 m, Kąt otwarcia: Poziome (275°)Pionowe (7,5°), przy użyciu 4 płaszczyzn skanowania, Liczba analizowanych ech: 3, Liczba zestawów pól: Do 64 pól, Częstotliwość skanowania: 50 Hz, 4 x 12,5 Hz, Stopień ochrony: IP65, Masa: 1,2 kg

Cechy
<>Obszar zastosowań</>		<>Indoor</>
<>Zasada pomiaru</>		<>HDDM⁺</>
<>Źródło światła</>		<>Podczerwień (850 nm)</>
<>Klasa lasera</>		<>1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</>
Kąt otwarcia
	<>Poziomo</>	<>275°</>
	<>Pionowe</>	<>7,5°, przy użyciu 4 płaszczyzn skanowania</>
<>Częstotliwość skanowania</>		<>50 Hz, 4 x 12,5 Hz</>
Rozdzielczość kątowa
	<>Poziomo</>	<>0,0625°, interlaced</> <>0,125°, interlaced</> <>0,25°</>
	<>Pionowe</>	<>2,5°</>
<>Ogrzewanie</>		<>Ogrzewanie samoczynne</>
<>Zakres pracy</>		<>0,2 m ... 64 m</>
Zasięg
	<>W przypadku współczynnika remisji 10%</>	<>16 m</>
	<>W przypadku współczynnika remisji 90%</>	<>30 m</>
<>Wielkość plamki</>		<>10,4 mrad x 8,7 mrad</>
<>Liczba analizowanych ech</>		<>3</>
Mechanika/elektryka
<>Typ przyłącza</>		<>Wtyki okrągłe M12 z obrotowym modułem wtykowym</>
<>Napięcie zasilające</>		<>10 V DC ... 30 V DC</>
<>Pobór mocy</>		<>Typ. 13 W</> <>Max. 37 W</> <>Faza rozruchu maks. 30 W przez 1 s</>
<>Materiał obudowy</>		<>AlSi12, Osłona układu optycznego: poliwęglan</>
<>Kolor obudowy</>		<>Jasnoniebieski (RAL 5012)</>
<>Stopień ochrony</>		<>IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)</>
<>Klasa ochrony</>		<>III (IEC 61140:2016-11)</>
<>Bezpieczeństwo elektryczne</>		<>IEC 61010-1:2010-06</>
<>Masa</>		<>1,2 kg</>
<>Wymiary (dł. x szer. x wys.)</>		<>151,9 mm x 150 mm x 92,5 mm</>
<>MTBF</>		<>50 lat(a)</>
Charakterystyka bezpieczeństwa technicznego
<>MTTF_D</>		<>> 100 lat(a)</>
Wydajność
<>Dane wyjściowe LiDAR-LOC</>		<>Wskazanie skażenia, IMU (wtórne dane z czujnika)</>
<>Częstotliwość skanowania/odświeżania</>		<>55.000 punktów pomiarowych/s ... 165.000 punktów pomiarowych/s</>
<>Czas odpowiedzi</>		<>4 płaszczyzny, typ. 20 ms</> <>1 płaszczyzna, typ. 80 ms</>
<>Błąd systematyczny</>		<>± 60 mm</>
<>Błąd statystyczny</>		<>≤ 30 mm</>
<>Zintegrowana aplikacja</>		<>Analiza pól</> <>Wyprowadzanie danych pomiarowych</>
<>Liczba zestawów pól</>		<>Do 64 pól</>
<>Liczba symultanicznych analiz</>		<>Maks. 16 analiz</>
<>Filtr</>		<>Filtr mgły</> <>Filtr cząstek stałych</> <>Filtr wartości średniej</> <>Filtr mediany</> <>Analiza wartości referencyjnej podłoża</> <>Filtr krawędziowy</> <>Filtr echa</>
Interfejsy
Ethernet
	<>Funkcja</>	<>Interfejs danych (przekazywanie wyniku odczytu), OPC, NTP, Wyprowadzenie danych pomiarowych (odległość, RSSI)</>
	<>Prędkość przesyłania danych</>	<>10/100 Mbit/s</>
<>Wejścia/wyjścia cyfrowe</>		<>I/O (8 (Multiport))</>
<>Dane wyjściowe</>		<>Wskazanie skażenia</> <>IMU (wtórne dane z czujnika)</>
<>Wskazania optyczne</>		<>2 LEDs</>
<>Program konfiguracyjny</>		<>SOPAS ET</> <>Serwer WWW (wyświetlacz)</>
Dane dotyczące otoczenia
<>Remisja obiektu</>		<>2 % ... > 1.000 % (Odbłyśnik)</>
<>Kompatybilność elektromagnetyczna (EMC)</>		<>EN 61000-6-2:2005 / EN 61000-6-3:2007+A1:2011</>
Odporność na drgania
	<></>	<>10 Hz ... 150 Hz, 5 g, 20 cykli częstotliwości</>
<>Odporność na wstrząsy</>		<>15 g, 11 ms, 6 pojedyncze udary / oś</> <>10 g, 16 ms, 1000 pojedynczych udarów / oś</>
<>Temperatura otoczenia pracy</>		<>–10 °C ... +50 °C</>
<>Temperatura składowania</>		<>–40 °C ... +75 °C</>
<>Odporność na światło zewnętrzne</>		<>80 klx</>
Ogólne wskazówki
<>Wskazówka dotycząca stosowania</>		<>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>certyfikat cTUVus</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270990</>
<>ECLASS 5.1.4</>		<>27270990</>
<>ECLASS 6.0</>		<>27270913</>
<>ECLASS 6.2</>		<>27270913</>
<>ECLASS 7.0</>		<>27270913</>
<>ECLASS 8.0</>		<>27270913</>
<>ECLASS 8.1</>		<>27270913</>
<>ECLASS 9.0</>		<>27270913</>
<>ECLASS 10.0</>		<>27270913</>
<>ECLASS 11.0</>		<>27270913</>
<>ECLASS 12.0</>		<>27270913</>
<>ETIM 5.0</>		<>EC002550</>
<>ETIM 6.0</>		<>EC002550</>
<>ETIM 7.0</>		<>EC002550</>
<>ETIM 8.0</>		<>EC002550</>
<>UNSPSC 16.0901</>		<>41111615</>
Dane dotyczące cła
Masa jednostkowa		1.629 kg
Masa jednostkowa netto		1.629 kg
Jednostka objętości		10508.256 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084407499
