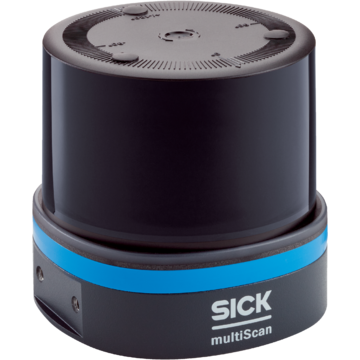

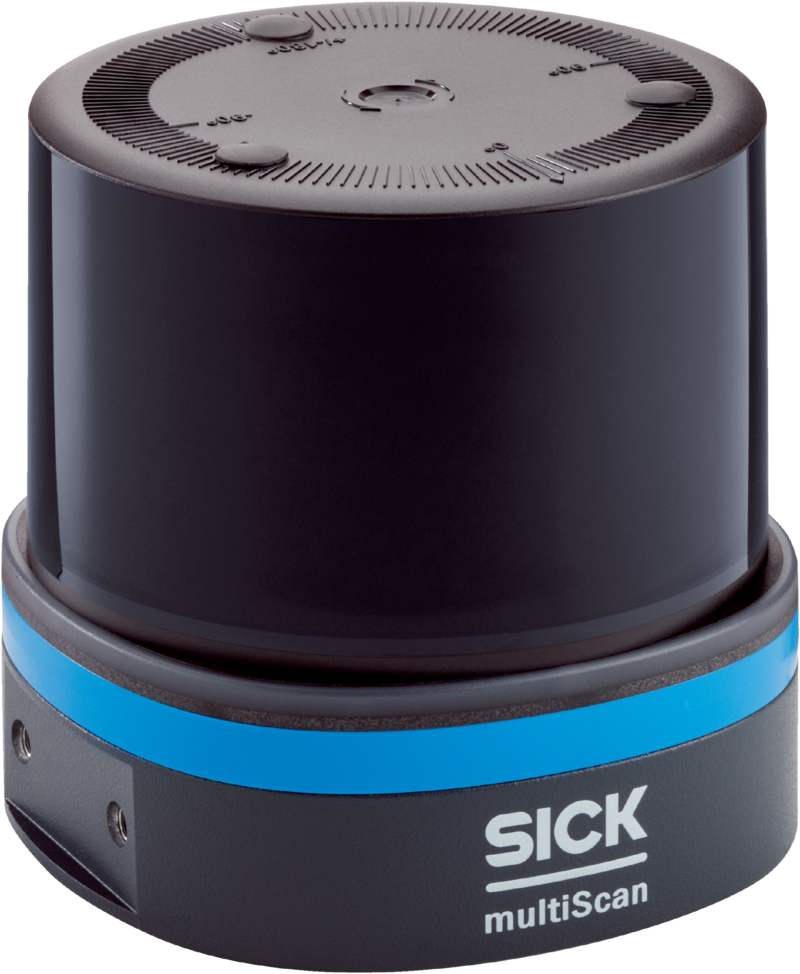

MULS1AA-114322 MULTISCAN165 - 1147803

3D LiDAR SICK multiScan do detekcji obiektów, zasięg do 62 m, kąt 360°/42°, IP65/IP67/IP69, tryb przeplotu, IMU, multi-echo, 20 analiz jednoczesnych, wejścia/wyjścia I/O.

Kod produktu: MULS1AA-114322 MULTISCAN165
Oznaczenie producenta: 1147803
Producent: SICK
Kategoria: Laserowy skaner bezpieczeństwa

Dodaj do porównania

4 025,00 €

4 950,75 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Czujniki LiDAR, multiScan100, MULS1AA-114322 multiScan165, Kąt otwarcia: Poziomi: 360°, pionowo: 42°, Częstotliwość skanowania: 20 Hz, Stopień ochrony: IP65, IP67, IP69, IPX9K, Dodatki cyfrowe: Pakiet niezawodności, Technologia Multi-Echo, Tryb przeplotu, IMU (Inertial Measurement Unit), Zintegrowana aplikacja: 3D Object Detection, Wariant: Standard (bez konfiguracji wstępnej), Wtyk systemowy: Patrz Wtyczka systemowa 2130754

Cechy
<>Obszar zastosowań</>		<>Indoor, Outdoor</>
<>Wariant</>		<>Standard (bez konfiguracji wstępnej)</>
<>Zasada pomiaru</>		<>Statyczna metoda pomiaru</>
<>Źródło światła</>		<>Podczerwień (905 nm)</>
<>Klasa lasera</>		<>1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</>
Kąt otwarcia
	<>Poziomo</>	<>360°</>
	<>Pionowe</>	<>42°, 7,5° ... –35°, DIN ISO 8855</>
<>Częstotliwość skanowania</>		<>20 Hz</>
Rozdzielczość kątowa
	<>Poziomo</>	<>0,5°, 16 płaszczyzn skanowania</>
	<>Pionowe</>	<>Ok. 2,5°</> <>Ok. 5°</>
<>Zakres pracy</>		<>0,05 m ... 62 m</>
Zasięg
	<>W przypadku współczynnika remisji 10%</>	<>20 m</>
	<>W przypadku współczynnika remisji 10%</>	<>22 m</>
	<>W przypadku współczynnika remisji 10%</>	<>25 m</>
	<>W przypadku współczynnika remisji 60%</>	<>62 m</>
	<>W przypadku współczynnika remisji 90%</>	<>40 m</>
	<>W przypadku współczynnika remisji 90%</>	<>60 m</>
	<>W przypadku współczynnika remisji 90%</>	<>62 m</>
<>Wielkość plamki</>		<>5,3 mrad (0,3 °)</> <>7,5 mrad (0,3 ° + 0,125 °)</>
<>Liczba analizowanych ech</>		<>3</>
Mechanika/elektryka
<>Typ przyłącza</>		<>2 x Wtyk okrągły M12</>
<>Wtyk systemowy</>		<>Patrz Wtyczka systemowa 2130754</>
<>Napięcie zasilające</>		<>9 V DC ... 30 V DC</>
<>Pobór mocy</>		<>Typ. 10 W, 22 W, Faza rozruchu maks. 35 V przez 5 s</>
<>Materiał obudowy</>		<>AlSi12, Osłona układu optycznego: poliwęglan</>
<>Kolor obudowy</>		<>Szary antracytowy (RAL 7016)</>
<>Stopień ochrony</>		<>IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)</> <>IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013)</> <>IP69 (IEC 60529:1989+AMD1:1999+AMD2:2013)</> <>IPX9K (ISO 20653)</>
<>Klasa ochrony</>		<>III (IEC 61140:2016-11)</>
<>Bezpieczeństwo elektryczne</>		<>IEC 61010-1:2010-06</>
<>Masa</>		<>0,7 kg</>
<>Wymiary (dł. x szer. x wys.)</>		<>100,3 mm x 100,3 mm x 98,5 mm</>
<>MTBF</>		<>50 lat(a)</>
Charakterystyka bezpieczeństwa technicznego
<>MTTF_D</>		<>> 100 lat(a), w temperaturze otoczenia 25°C (EN ISO 13849-1:2015)</>
Wydajność
<>Częstotliwość skanowania/odświeżania</>		<>216.000 punktów pomiarowych/s ... 648.000 punktów pomiarowych/s</>
<>Czas odpowiedzi</>		<>≤ 50 ms</>
<>Błąd systematyczny</>		<>± 35 mm</>
<>Błąd statystyczny</>		<>≤ 10 mm</>
<>Zintegrowana aplikacja</>		<>3D Object Detection</>
<>Liczba zestawów pól</>		<>48 pól/pola</>
<>Liczba symultanicznych analiz</>		<>20</>
Interfejsy
Ethernet
	<>Funkcja</>	<>Interfejs danych (przekazywanie wyniku odczytu), NTP, Wyprowadzenie danych pomiarowych (odległość, RSSI)</>
	<>Prędkość przesyłania danych</>	<>100 Mbit/s</>
<>Wejścia/wyjścia cyfrowe</>		<>I/O (8 (Multiport)), zależnie od zamontowanej wtyczki systemowej</>
<>Wskazania optyczne</>		<>4 LEDs</>
<>Program konfiguracyjny</>		<>SOPAS Air (oparte na przeglądarce internetowej)</> <>SOPAS ET</>
Dane dotyczące otoczenia
<>Remisja obiektu</>		<>2 % ... > 1.000 % (Odbłyśnik)</>
Kompatybilność elektromagnetyczna (EMC)
	<>Wyemitowane promieniowanie</>	<>Emisje w środowiskach mieszkalnych, komercyjnych i lekko uprzemysłowionych (EN 61000-6-3:2007+A1:2011)</>
	<>Odporność na zakłócenia elektromagnetyczne</>	<>Warunki przemysłowe (EN 61000-6-2:2005)</>
	<>Obszary zastosowania</>	<>Przemysł samochodowy (UN ECE R10)</>
	<>Obszary zastosowania</>	<>Maszyny używane w rolnictwie i leśnictwie (ISO 14982-1, ISO 14982-2)</>
	<>Obszary zastosowania</>	<>Maszyny do robót ziemnych i budowlanych (ISO 13766-1)</>
Odporność na drgania
	<>Sinusowe skanowanie rezonansowe</>	<>10 Hz ... 1.000 Hz</>
	<>Kontrola sinusowa</>	<>10 Hz ... 500 Hz, 5 g, 10 cykli częstotliwości</>
	<>Kontrola szumów</>	<>10 Hz ... 250 Hz, 4,24 g RMS, 5 h</>
<>Odporność na wstrząsy</>		<>50 g, 11 ms, ± 3 pojedyncze udary / oś</> <>25 g, 6 ms, ± 1000 pojedynczych udarów / oś</> <>50 g, 3 ms, ± 5000 pojedynczych udarów / oś</>
<>Temperatura otoczenia pracy</>		<>–40 °C ... +50 °C</>
<>Temperatura składowania</>		<>–40 °C ... +75 °C</>
<>Dopuszczalna względna wilgotność powietrza</>		<>≤ 90 % wzgl. wilg. pow., bez kondensacji</>
<>Odporność na światło zewnętrzne</>		<>100 klx</>
Ogólne wskazówki
<>Zakres dostawy</>		<>Sprzęt, oprogramowanie, Licencja na oprogramowanie</>
<>Wskazówka dotycząca stosowania</>		<>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270990</>
<>ECLASS 5.1.4</>		<>27270990</>
<>ECLASS 6.0</>		<>27270913</>
<>ECLASS 6.2</>		<>27270913</>
<>ECLASS 7.0</>		<>27270913</>
<>ECLASS 8.0</>		<>27270913</>
<>ECLASS 8.1</>		<>27270913</>
<>ECLASS 9.0</>		<>27270913</>
<>ECLASS 10.0</>		<>27270913</>
<>ECLASS 11.0</>		<>27270913</>
<>ECLASS 12.0</>		<>27270913</>
<>ETIM 5.0</>		<>EC002550</>
<>ETIM 6.0</>		<>EC002550</>
<>ETIM 7.0</>		<>EC002550</>
<>ETIM 8.0</>		<>EC002550</>
<>UNSPSC 16.0901</>		<>41111615</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>certyfikat cTUVus</>		<>Tak</>
Dane dotyczące cła
Masa jednostkowa		1.100 kg
Masa jednostkowa netto		1.1 kg
Jednostka objętości		10500 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084556890
