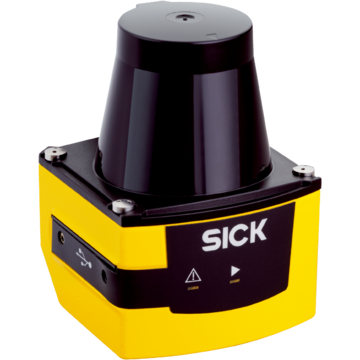

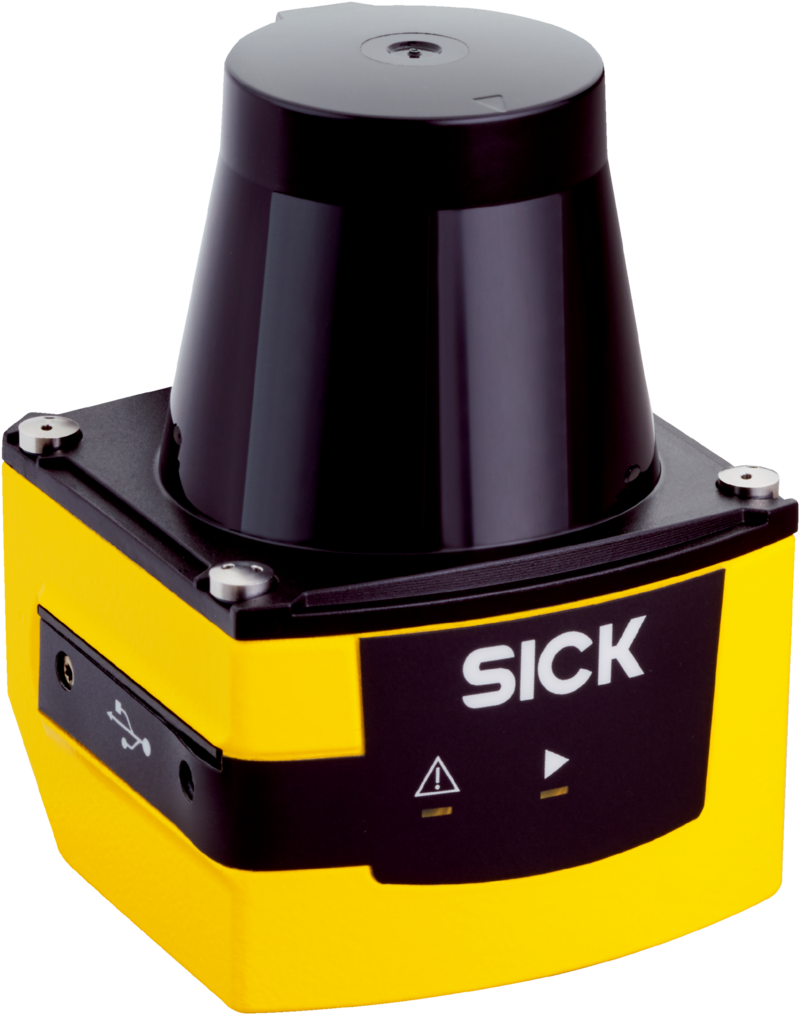

TIM771S-2174104 - 1105052
Czujnik LiDAR SICK do detekcji i pomiarów wewnątrz pomieszczeń, zakres do 25 m, rozdzielczość 0,33°, IP67, 16 zestawów pól, HDDM, 3 wyjścia PNP, 4 wejścia, wyjście Ethernet.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, TiM, TIM771S-2174104, Zintegrowana aplikacja: Analiza pól ochronnych z elastycznymi polami, Wyprowadzanie danych pomiarowych, Zasada pomiaru: HDDM, Zakres pracy: 0,05 m ... 25 m, przy remisji > 90%, Liczba zestawów pól: 16, Stopień ochrony: IP67, Wyjścia dwustanowe: 3 (PNP, do wskazywania detekcji w polu ochronnym, dodatkowo 1 x “Device Ready”), Typ przyłącza: 1 x przyłącze „Ethernet”, 4-pinowe gniazdo M121 x przyłącze „zasilanie elektryczne”, 12-pinowy wtyk M121 x Gniazdo Micro USB, typ B
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Indoor | |
| Część systemowa | czujnik | |
| Zasada pomiaru | HDDM | |
| Źródło światła | Podczerwień (850 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 270° | |
| Częstotliwość skanowania | 15 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 0,33° | |
| Jednostka pola skanowania | ± 1,5° | |
| Zakres pracy | 0,05 m ... 25 m (przy remisji > 90%) | |
| Obszar roboczy ukierunkowany na bezpieczeństwo | 0,05 m ... 5 m (przy remisji 5%) | |
| Strefa martwa | 0 m ... 0,05 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 8 m | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x przyłącze „Ethernet”, 4-pinowe gniazdo M12 1 x przyłącze „zasilanie elektryczne”, 12-pinowy wtyk M12 1 x Gniazdo Micro USB, typ B |
|
| Napięcie zasilające | 9 V DC ... 28 V DC | |
| Pobór mocy | Typ. 4 W, 16 W przy 4 maks. obciążonych wyjściach cyfrowych | |
| Prąd wyjściowy | ≤ 100 mA | |
| Kolor obudowy | Żółty | |
| Stopień ochrony | IP67, obowiązuje tylko w przypadku zamkniętej osłony z tworzywa sztucznego „interfejsu AUX” (IEC 60529:1989+AMD1:1999+AMD2:2013) | |
| Klasa ochrony | III (IEC 61140:2016-1) | |
| Masa | 250 g, bez przewodów podłączeniowych | |
| Wymiary (dł. x szer. x wys.) | 60 mm x 60 mm x 86 mm | |
| MTBF | > 100 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Kategoria | B (EN ISO 13849-1:2015) | |
| Poziom zapewnienia bezpieczeństwa | PL b (EN ISO 13849-1:2015) | |
| Klasa wydajności SRS/SRSS | B (IEC TS 62998-1:2019) | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849-1:2015) | |
| Zgodność | EN ISO 13849-1:2015, ANSI/ITSDF B56.5:2012, IEC TS 62998-1:2019, EN ISO 13482:2014, EN ISO 13855:2010 | |
| MTTFD | 100 lat(a), w temperaturze otoczenia 25°C (EN ISO 13849-1:2015) | |
| Wydajność | ||
| Czas odpowiedzi | 1 skanowanie, typ. 67 ms 2 skanowania, ≤ 134 ms |
|
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 60 mm | |
| Błąd statystyczny | 2) 3) |
|
| Zintegrowana aplikacja | Analiza pól ochronnych z elastycznymi polami Wyprowadzanie danych pomiarowych |
|
| Tolerancja pola ochronnego | 100 mm, 0,66° (DIN CLC/TS 62046:2009, przy remisji 5%) | |
| Liczba zestawów pól | 16 potrójnych pól (48 pól ochronnych) | |
| Liczba symultanicznych analiz | 3 równocześnie obsługiwane pola ochronne (na zestaw pól) | |
| Interfejsy | ||
| USB | ||
| Uwaga | Micro USB | |
| Funkcja | Parametryzacja | |
| Wejścia/wyjścia cyfrowe | ||
| Wejścia | 4 (PNP, do przełączania zestawu pól) | |
| Wyjścia | 3 (PNP, do wskazywania detekcji w polu ochronnym, dodatkowo 1 x “Device Ready”) | |
| Czas opóźnienia | 67 ms ... 30.000 ms (konfigurowany) | |
| Czas postoju | 67 ms ... 600.052 ms (konfigurowany) | |
| Wskazania optyczne | 2 LEDs (ON, „Device Ready”) | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | ≥ 5 % (Odbłyśniki) | |
| Kompatybilność elektromagnetyczna (EMC) | ||
| Wyemitowane promieniowanie | Obszar mieszkalny (IEC 61000-6-3:2006+AMD1:2010) | |
| Odporność na zakłócenia elektromagnetyczne | Warunki przemysłowe (IEC 61000-6-2:2005) | |
| Odporność na drgania | ||
| Sinusowe skanowanie rezonansowe | 10 Hz ... 1.000 Hz | |
| Kontrola sinusowa | 10 Hz ... 500 Hz, 5 g, 10 cykli częstotliwości | |
| Kontrola szumów | 10 Hz ... 250 Hz, 4,24 g RMS, 5 h | |
| Odporność na wstrząsy | 50 g, 11 ms, ± 3 pojedyncze udary / oś 25 g, 6 ms, ± 1000 pojedynczych udarów / oś 50 g, 3 ms, ± 5000 pojedynczych udarów / oś |
|
| Temperatura otoczenia pracy | –25 °C ... +50 °C | |
| Temperatura składowania | –40 °C ... +75 °C | |
| Temperatura włączania | –10 °C ... +50 °C | |
| Zmiana temperatury | –25 °C ... +50 °C, 10 cykli | |
| Wilgoć/ciepło | +25 °C ... +55 °C, 95 % wzgl. wilg. pow., 6 cykli | |
| Dopuszczalna względna wilgotność powietrza | ||
| Eksploatacja | ||
| Składowanie | ≤ 90 %, bez kondensacji (EN 60068-2-30:2005) | |
| Odporność na światło zewnętrzne | 80.000 lx 3.000 lx, w przypadku bezpośredniego światła |
|
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | TiM771S to ukierunkowany na bezpieczeństwo czujnik, który sprawdza się w takich zastosowaniach jak zabezpieczanie obszarów zagrożenia, miejsc niebezpiecznych i punktów dostępu oraz mobilne zabezpieczanie obszarów zagrożenia (zabezpieczanie wózków samojezdnych i platform mobilnych) oraz lokalizacja pojazdów. Czujnik może być używany wyłącznie zgodnie z wymaganymi danymi technicznymi oraz warunkami eksploatacji. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat TÜV | Tak | |
| certyfikat TÜV załącznik | Tak | |
| certyfikat cTUVus | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.340 kg | |
| Masa jednostkowa netto | 0.34 kg | |
| Jednostka objętości | 2916 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084485794 | |
