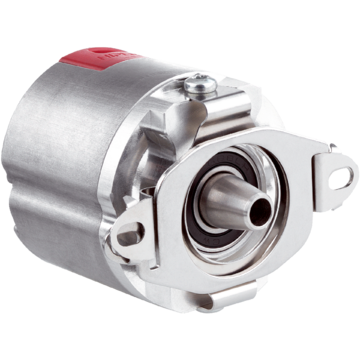

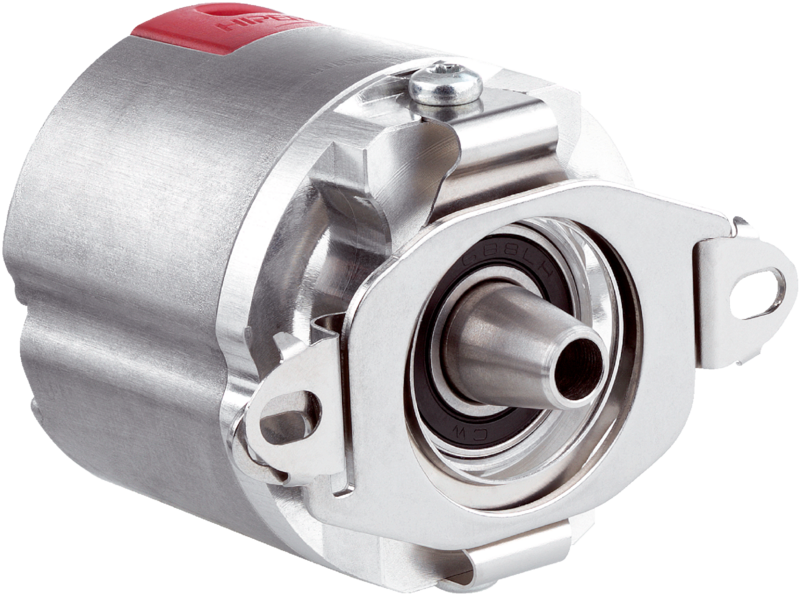

EDM35-2VF0A024A - 1106851
Wieloobrotowy enkoder bezpieczeństwa SICK, optyczny, interfejs HIPERFACE DSL, rozdzielczość 24 bit, temp. –40...+115°C, wtyk 8 pinów, kompatybilność sHub, IP40, dokładność 25", pobór prądu 150 mA, SIL2/PL d.
Parametry produktu
Opisy produktu
Bezpieczne systemy sprzężenia zwrotnego, EDS/EDM35-S, EDM35-2VF0A024A, Interfejs komunikacyjny: HIPERFACE DSL®, Wersja: Absolutny wieloobrotowy, Rodzaj konstrukcji: Montaż, Rozdzielczość na jeden obrót: 24 bit, System zorientowany na bezpieczeństwo: tak, Typ przyłącza: Wtyk, 8 pinów, Technologia: Optyczna, Zakres temperatury roboczej: –40 °C ... +115 °C, Zakres dostawy: Śruby montażowe M3 do wspornika antyrotacyjnego nie wchodzą w zakres dostawy., Tylko w połączeniu z SHUB10-0ZA87010, 1107310, Śruby montażowe M3 do wspornika antyrotacyjnego nie wchodzą w zakres dostawy., Tylko w połączeniu z SHUB10-0ZA87010, 1107310
| Cechy | ||
|---|---|---|
| Zakres dostawy | Śruby montażowe M3 do wspornika antyrotacyjnego nie wchodzą w zakres dostawy. | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508), SILCL3 (IEC 62061) | |
| Kategoria | 3 (EN ISO 13849-1:2015) | |
| Systematyczna zgodność | SC 3 (IEC61508) | |
| Szybkość testowania | 24 h | |
| Maksymalna częstość odczytu | 216 µs | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849-1:2015) | |
| Podstawa funkcji bezpieczeństwa | Bezpieczna pozycja bezwzględna w systemie jednoobrotowym | |
| Rozdzielczość zorientowana na bezpieczeństwo | 13 bitów | |
| Maksymalna różnica między Safe Position oraz Safe Position 2 | 3 przyrosty | |
| PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 33 x 10-9 | |
| TM (okres użytkowania) | 20 lat(a) | |
| Dokładność zorientowana na bezpieczeństwo | 0,135° | |
| Wydajność | ||
| Pozycja | ||
| Rozdzielczość na jeden obrót | 24 bit | |
| Dokładność systemu | ± 25 ″ | |
| Szum sygnału (σ) | ± 1 ″ | |
| Liczba bezwzględnie rejestrowanych obrotów | 4.096 | |
| Dostępny zakres pamięci | 8.192 Byte | |
| Zasada pomiaru | Optyczna | |
| Interfejsy | ||
| Przebieg kodu | Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy) | |
| Interfejs komunikacyjny | HIPERFACE DSL® | |
| Czas inicjalizacji | ≤ 500 ms | |
| Pomiar zewnętrznej rezystancji temperaturowej | Wartość 32-bitowa, bez znaku wartości (1 Ω) 0 ... 209.600 Ω | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, 8 pinów | |
| Napięcie zasilające | 7 V ... 12 V | |
| Czas włączenia – rampa napięcia | Maks. 180 ms | |
| Pobór prądu | ≤ 150 mA | |
| Kompatybilność z sHub® | Tak | |
| Mechanika | ||
| Wykonanie wałka | Wałek stożkowy | |
| Rodzaj kołnierza/wspornik antyrotacyjny | Wspornik antyrotacyjny | |
| Wymiary | Patrz rysunek wymiarowy | |
| Masa | ≤ 100 g | |
| Moment bezwładności wirnika | 5 gcm² | |
| Prędkość obrotowa pracy | ≤ 9.000 min⁻¹ | |
| Przyspieszenie kątowe | ≤ 250.000 rad/s² | |
| Moment rozruchowy | ≤ 0,6 Ncm, +20 °C | |
| Dopuszczalny statyczny przesuw wałka | ± 1 mm osiowe | |
| Dopuszczalny dynamiczny przesuw wałka | ± 0,025 mm promieniowe | |
| Trwałość użytkowa łożysk kulkowych | 50 000 h przy 6000 min-1 (przy temperaturze kołnierza 70°C) | |
| Dane dotyczące otoczenia | ||
| Zakres temperatury roboczej | –40 °C ... +115 °C | |
| Zakres temperatur przechowywania | –40 °C ... +125 °C, bez opakowania | |
| Względna wilgotność powietrza/kondensacja wilgoci | 90 %, Roszenie niedopuszczalne | |
| Odporność na wstrząsy | 100 g, 6 ms (wg EN 60068-2-27) | |
| Zakres częstotliwości odporności na drgania | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| EMC | Wg normy EN 61000-6-2: 2016, EN 61000-6-4: 2006, IEC 6100-6-7: 2014 | |
| Stopień ochrony | IP40, przy zamkniętej pokrywie i podłączonym kontrawtyku (IEC 60529-1) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270590 | |
| ECLASS 5.1.4 | 27270590 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270590 | |
| ECLASS 8.0 | 27270590 | |
| ECLASS 8.1 | 27270590 | |
| ECLASS 9.0 | 27270590 | |
| ECLASS 10.0 | 27273805 | |
| ECLASS 11.0 | 27273901 | |
| ECLASS 12.0 | 27273901 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 74.000 g | |
| Masa jednostkowa netto | 74 g | |
| Jednostka objętości | 80 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084476037 | |
