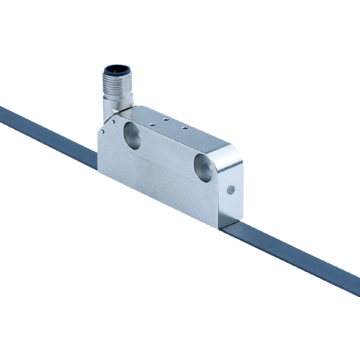

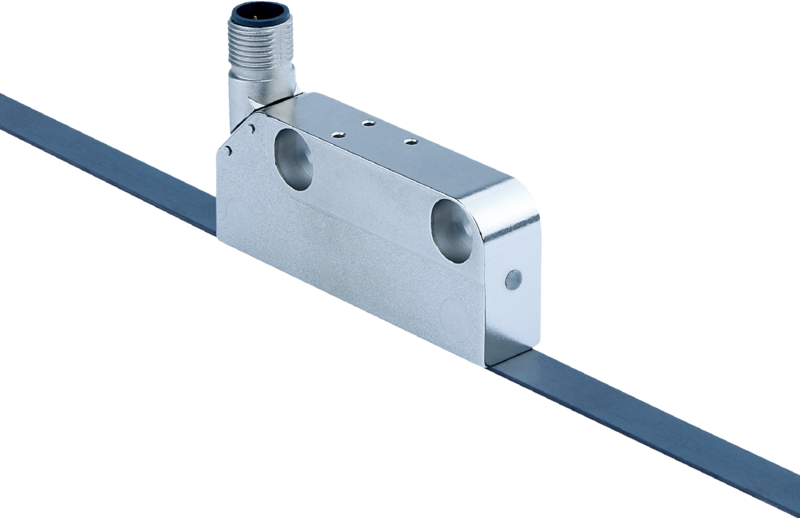

STL70-2HA8 - 1135012
Liniowy enkoder magnetyczny SICK, HIPERFACE, do montażu, IP65, zakres do 16.384 mm, rozdzielczość 12 bitów, dioda RGB LED, temperatura –30°C do +85°C, PL d, SIL 2.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Bezpieczne systemy sprzężenia zwrotnego, STL70-S, STL70-2HA8, Interfejs komunikacyjny: HIPERFACE®, Rodzaj konstrukcji: Montaż, System zorientowany na bezpieczeństwo: tak, Typ przyłącza: Wtyk, M12, 8 pinów, uniwersalny, Technologia: Kodowane magnetycznie, Zakres temperatury roboczej: –30 °C ... +85 °C, Zakres dostawy: Taśma magnetyczna nie należy do zakresu dostawy
| Cechy | ||
|---|---|---|
| <>Zakres dostawy</> | <>Taśma magnetyczna nie należy do zakresu dostawy</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>Poziom nienaruszalności bezpieczeństwa</> | <>SIL 2 (IEC 61508), maks. SIL2 (EN 62061)</> | |
| <>Kategoria</> | <>3 (EN ISO 13849)</> | |
| <>Maksymalna częstość odczytu</> | <>Ciągły (Sygnały analogowe)</> | |
| <>Poziom zapewnienia bezpieczeństwa</> | <>PL d (EN ISO 13849)</> | |
| <>PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</> | <>1,94 x 10-8</> | |
| <>TM (okres użytkowania)</> | <>20 lat(a) (EN ISO 13849)</> | |
| <>Dokładność zorientowana na bezpieczeństwo</> | <>± 0,5 mm, = ± 1/4 długości bieguna</> | |
| <>Krok pomiarowy zorientowany na bezpieczeństwo</> | <>0,25 mm</> | |
| Wydajność | ||
| <>Zakres pomiarowy</> | <>0 mm ... 16.384 mm</> | |
| <>Rozdzielczość</> | <>Przy interpolacji sygnałów Sinus/Cosinus, 12 bitów</> | |
| <>Okres</> | <>2 mm</> | |
| <>Prędkość przesuwania</> | <>4,5 m/s przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej</> <>≤ 10 m/s</> |
|
| <>Maks. odległość odczytu</> | <>0,8 mm</> | |
| Interfejsy | ||
| <>Interfejs komunikacyjny</> | <>HIPERFACE®</> | |
| Instalacja elektryczna | ||
| <>Napięcie zasilające</> | <>7 V DC ... 12 V DC</> | |
| <>Typ przyłącza</> | <>Wtyk, M12, 8 pinów, uniwersalny</> | |
| <>Wskaźnik statusu</> | <>Dioda RGB LED</> | |
| Mechanika | ||
| <>Wymiary</> | <>Patrz rysunek wymiarowy</> | |
| <>Zakres dostawy</> | <>Taśma magnetyczna nie należy do zakresu dostawy</> | |
| <>Materiał, głowica odczytująca</> | <>Cynkowy odlew ciśnieniowy</> | |
| Dane dotyczące otoczenia | ||
| <>EMC</> | <>Wg EN 61000-6-2 i EN 61000-6-3</> | |
| <>Stopień ochrony</> | <>IP65, przy podłączonym kontrawtyku (IEC 60529)</> | |
| <>Zakres temperatury roboczej</> | <>–30 °C ... +85 °C</> | |
| <>Zakres temperatur składowania</> | <>–40 °C ... +85 °C, bez opakowania</> | |
| <>Dopuszczalna względna wilgotność powietrza</> | <>100 %, Dopuszczalna kondensacja wilgoci</> | |
| <>Odporność na wstrząsy</> | <>500 m/s², 11 ms (EN 60068-2-27)</> | |
| <>Odporność na drgania</> | <>100 m/s², 10 Hz ... 2.000 Hz (EN 60068-2-6)</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27270705</> | |
| <>ECLASS 5.1.4</> | <>27270705</> | |
| <>ECLASS 6.0</> | <>27270705</> | |
| <>ECLASS 6.2</> | <>27270705</> | |
| <>ECLASS 7.0</> | <>27270705</> | |
| <>ECLASS 8.0</> | <>27270705</> | |
| <>ECLASS 8.1</> | <>27270705</> | |
| <>ECLASS 9.0</> | <>27270705</> | |
| <>ECLASS 10.0</> | <>27270705</> | |
| <>ECLASS 11.0</> | <>27270705</> | |
| <>ECLASS 12.0</> | <>27273902</> | |
| <>ETIM 5.0</> | <>EC002544</> | |
| <>ETIM 6.0</> | <>EC002544</> | |
| <>ETIM 7.0</> | <>EC002544</> | |
| <>ETIM 8.0</> | <>EC001486</> | |
| <>UNSPSC 16.0901</> | <>41111613</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>Certyfikat EC-Type-Examination</> | <>Tak</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.182 kg | |
| Masa jednostkowa netto | 0.182 kg | |
| Jednostka objętości | 660.352 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Szwajcaria | |
