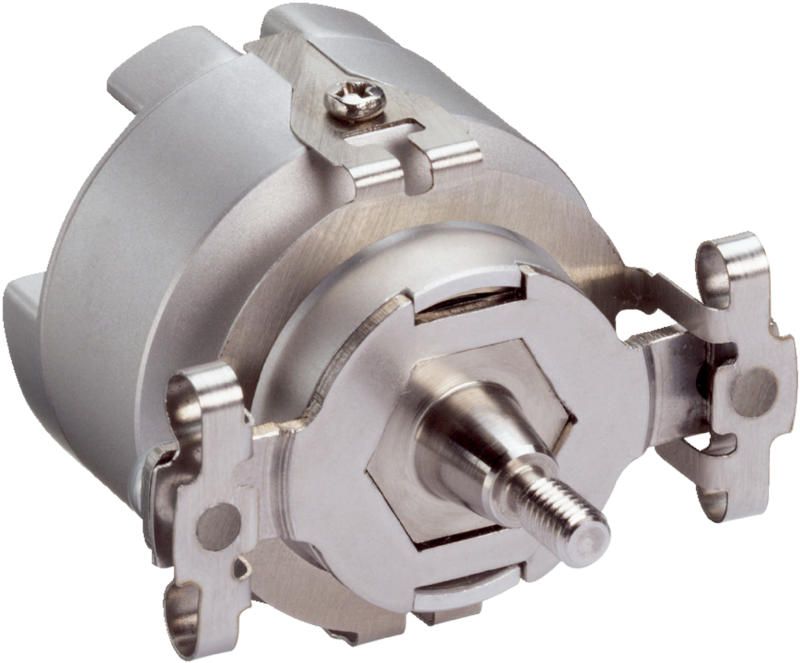

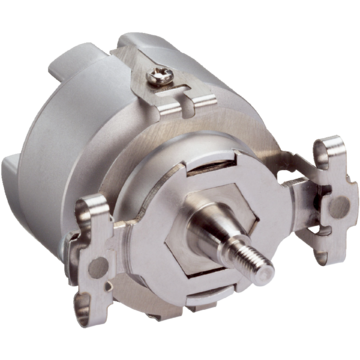

SKM36S-HFA0-K02-40 - 1131704
Enkoder bezpieczeństwa SICK HIPERFACE, wieloobrotowy, do montażu, pakiet 40 szt., wałek stożkowy, 128 okresów na obrót, IP50, temperatura –20°C do +110°C, PL d, SIL 2.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Bezpieczne systemy sprzężenia zwrotnego, SKS/SKM36-S, SKM36S-HFA0-K02-40, Interfejs komunikacyjny: HIPERFACE®, Wersja: Absolutny wieloobrotowy, Rodzaj konstrukcji: Montaż, Liczba okresów Sinus/Cosinus na obrót: 128, System zorientowany na bezpieczeństwo: tak, Wykonanie mechaniczne: Wałek stożkowy, Typ przyłącza: Wtyk, 8 pinów, promieniowe, Technologia: Optyczna, Zakres temperatury roboczej: –20 °C ... +110 °C, Zakres dostawy: Bezpieczny system sprzężenia zwrotnego SKM36S-HFA0-K02 (1036558). opakowanie 40 szt.
| Cechy | ||
|---|---|---|
| <>Zakres dostawy</> | <>Bezpieczny system sprzężenia zwrotnego SKM36S-HFA0-K02 (1036558). opakowanie 40 szt., Instrukcja eksploatacji (numer katalogowy: 8014124), 1 szt. w opakowaniu., Podstawowe wskazówki bezpieczeństwa (numer katalogowy: 8014060), 1 szt. w opakowaniu.</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>Poziom nienaruszalności bezpieczeństwa</> | <>SIL 2 (IEC 61508), SILCL2 (IEC 62061)</> | |
| <>Kategoria</> | <>3 (EN ISO 13849)</> | |
| <>Poziom zapewnienia bezpieczeństwa</> | <>PL d (EN ISO 13849)</> | |
| <>PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</> | <>1,30 x 10-8</> | |
| <>TM (okres użytkowania)</> | <>20 lat(a) (EN ISO 13849)</> | |
| Wydajność | ||
| <>Liczba okresów Sinus/Cosinus na obrót</> | <>128</> | |
| <>Liczba bezwzględnie rejestrowanych obrotów</> | <>4.096</> | |
| <>Łączna liczba kroków</> | <>16.777.216</> | |
| <>Krok pomiarowy</> | <>2,5 ″ przy interpolacji sygnałów Sinus/Cosinus, 12 bitów</> | |
| <>Nieliniowość różnicowa</> | <>± 80 ″, Granice błędów analizy sygnałów Sinus/Cosinus</> | |
| <>Nieliniowość różnicowa</> | <>± 40 ″, Nieliniowość w jednym okresie Sinus/Cosinus</> | |
| <>Robocza prędkość obrotowa</> | <>≤ 9.000 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej</> | |
| <>Dostępny zakres pamięci</> | <>1.792 Byte</> | |
| <>Dokładność systemu</> | <>± 120 ″</> | |
| Interfejsy | ||
| <>Kodowanie wartości bezwzględnej</> | <>Binarny</> | |
| <>Przebieg kodu</> | <>Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy)</> | |
| <>Interfejs komunikacyjny</> | <>HIPERFACE®</> | |
| Instalacja elektryczna | ||
| <>Typ przyłącza</> | <>Wtyk, 8 pinów, promieniowe</> | |
| <>Napięcie zasilające</> | <>7 V DC ... 12 V DC</> | |
| <>Zalecane napięcie zasilające</> | <>8 V DC</> | |
| <>Pobór prądu</> | <>60 mA</> | |
| <>Częstotliwość wyjściowa dla sygnałów Sinus/Cosinus</> | <>≤ 65 kHz</> | |
| Mechanika | ||
| <>Wykonanie wałka</> | <>Wałek stożkowy</> | |
| <>Rodzaj kołnierza/wspornik antyrotacyjny</> | <>Wspornik antyrotacyjny</> | |
| <>Wymiary</> | <>Patrz rysunek wymiarowy</> | |
| <>Masa</> | <>0,07 kg</> | |
| <>Moment bezwładności wirnika</> | <>4,5 gcm²</> | |
| <>Prędkość obrotowa pracy</> | <>9.000 min⁻¹</> | |
| <>Przyspieszenie kątowe</> | <>≤ 500.000 rad/s²</> | |
| <>Moment obrotowy roboczy</> | <>0,2 Ncm</> | |
| <>Moment rozruchowy</> | <>+ 0,3 Ncm</> | |
| <>Dopuszczalny statyczny przesuw wałka</> | <>± 0,1 mm, - 0,4 mm, + 0,2 mm promieniowe, osiowe, osiowe</> | |
| <>Dopuszczalny dynamiczny przesuw wałka</> | <>± 0,05 mm promieniowe</> <>± 0,1 mm osiowe</> |
|
| <>Trwałość użytkowa łożysk kulkowych</> | <>3,6 x 109 obrotów</> | |
| Dane dotyczące otoczenia | ||
| <>Zakres temperatury roboczej</> | <>–20 °C ... +110 °C</> | |
| <>Zakres temperatur przechowywania</> | <>–40 °C ... +125 °C, bez opakowania</> | |
| <>Względna wilgotność powietrza/kondensacja wilgoci</> | <>90 %, Roszenie niedopuszczalne</> | |
| <>Odporność na wstrząsy</> | <>100 g, 6 ms (EN 60068-2-27)</> | |
| <>Zakres częstotliwości odporności na drgania</> | <>50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)</> | |
| <>EMC</> | <>Wg EN 61000-6-2 i EN 61000-6-3</> | |
| <>Stopień ochrony</> | <>IP50, przy podłączonym kontrawtyku i zamkniętej pokrywie (IEC 60529)</> | |
| <>Wysokość eksploatacyjna (n.p.m.)</> | <>2.000 m</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27270590</> | |
| <>ECLASS 5.1.4</> | <>27270590</> | |
| <>ECLASS 6.0</> | <>27270590</> | |
| <>ECLASS 6.2</> | <>27270590</> | |
| <>ECLASS 7.0</> | <>27270590</> | |
| <>ECLASS 8.0</> | <>27270590</> | |
| <>ECLASS 8.1</> | <>27270590</> | |
| <>ECLASS 9.0</> | <>27270590</> | |
| <>ECLASS 10.0</> | <>27273805</> | |
| <>ECLASS 11.0</> | <>27273901</> | |
| <>ECLASS 12.0</> | <>27273901</> | |
| <>ETIM 5.0</> | <>EC001486</> | |
| <>ETIM 6.0</> | <>EC001486</> | |
| <>ETIM 7.0</> | <>EC001486</> | |
| <>ETIM 8.0</> | <>EC001486</> | |
| <>UNSPSC 16.0901</> | <>41112113</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Kraj pochodzenia | Niemcy | |
