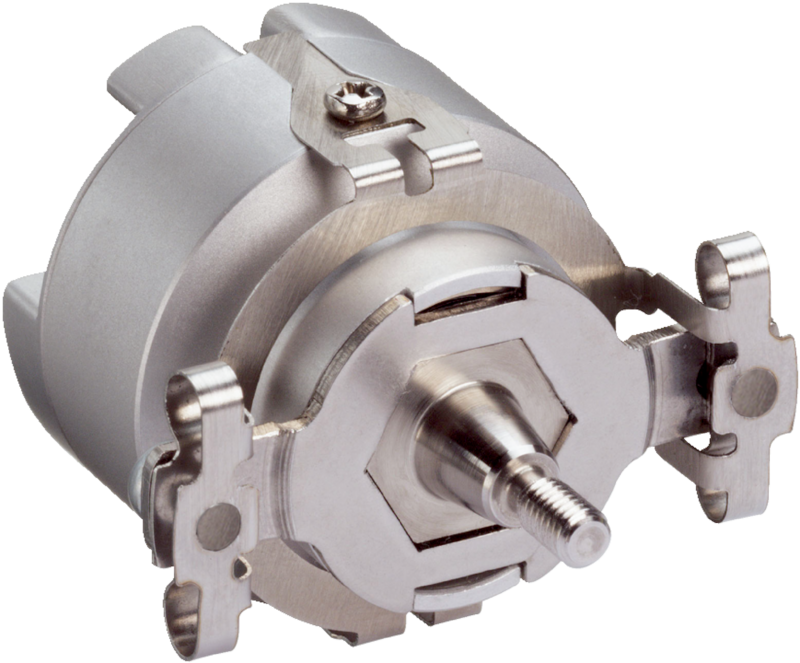

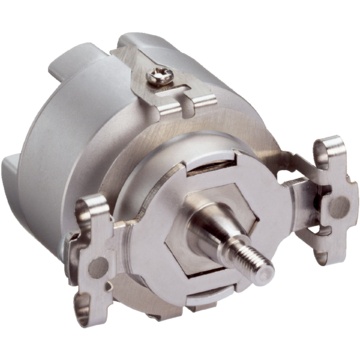

SKS36S-HFA0-K02-40 - 1131703
Enkoder bezpieczeństwa SICK HIPERFACE, jednoobrotowy, do montażu, pakiet 40 szt., wałek stożkowy, 128 okresów na obrót, IP50, temperatura –20°C do +110°C, PL d, SIL 2.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Bezpieczne systemy sprzężenia zwrotnego, SKS/SKM36-S, SKS36S-HFA0-K02-40, Interfejs komunikacyjny: HIPERFACE®, Wersja: Absolutny jednoobrotowy, Rodzaj konstrukcji: Montaż, Liczba okresów Sinus/Cosinus na obrót: 128, System zorientowany na bezpieczeństwo: tak, Wykonanie mechaniczne: Wałek stożkowy, Typ przyłącza: Wtyk, 8 pinów, promieniowe, Technologia: Optyczna, Zakres temperatury roboczej: –20 °C ... +110 °C, Zakres dostawy: Bezpieczny system sprzężenia zwrotnego SKS36S-HFA0-K02 (1036556). opakowanie 40 szt.
| Cechy | ||
|---|---|---|
| Zakres dostawy | Bezpieczny system sprzężenia zwrotnego SKS36S-HFA0-K02 (1036556). opakowanie 40 szt., Instrukcja eksploatacji (numer katalogowy: 8014124), 1 szt. w opakowaniu., Podstawowe wskazówki bezpieczeństwa (numer katalogowy: 8014060), 1 szt. w opakowaniu. | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508), SILCL2 (IEC 62061) | |
| Kategoria | 3 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) | |
| PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 1,30 x 10-8 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Wydajność | ||
| Liczba okresów Sinus/Cosinus na obrót | 128 | |
| Liczba bezwzględnie rejestrowanych obrotów | 1 | |
| Łączna liczba kroków | 4.096 | |
| Krok pomiarowy | 2,5 ″ przy interpolacji sygnałów Sinus/Cosinus, 12 bitów | |
| Nieliniowość różnicowa | ± 80 ″, Granice błędów analizy sygnałów Sinus/Cosinus | |
| Nieliniowość różnicowa | ± 40 ″, Nieliniowość w jednym okresie Sinus/Cosinus | |
| Robocza prędkość obrotowa | ≤ 12.000 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej | |
| Dostępny zakres pamięci | 1.792 Byte | |
| Dokładność systemu | ± 120 ″ | |
| Interfejsy | ||
| Kodowanie wartości bezwzględnej | Binarny | |
| Przebieg kodu | Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy) | |
| Interfejs komunikacyjny | HIPERFACE® | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, 8 pinów, promieniowe | |
| Napięcie zasilające | 7 V DC ... 12 V DC | |
| Zalecane napięcie zasilające | 8 V DC | |
| Pobór prądu | 60 mA | |
| Częstotliwość wyjściowa dla sygnałów Sinus/Cosinus | ≤ 65 kHz | |
| Mechanika | ||
| Wykonanie wałka | Wałek stożkowy | |
| Rodzaj kołnierza/wspornik antyrotacyjny | Wspornik antyrotacyjny | |
| Wymiary | Patrz rysunek wymiarowy | |
| Masa | 0,07 kg | |
| Moment bezwładności wirnika | 4,5 gcm² | |
| Prędkość obrotowa pracy | 12.000 min⁻¹ | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Moment obrotowy roboczy | 0,2 Ncm | |
| Moment rozruchowy | + 0,3 Ncm | |
| Dopuszczalny statyczny przesuw wałka | ± 0,1 mm, - 0,4 mm, + 0,2 mm promieniowe, osiowe, osiowe | |
| Dopuszczalny dynamiczny przesuw wałka | ± 0,05 mm promieniowe ± 0,1 mm osiowe |
|
| Trwałość użytkowa łożysk kulkowych | 3,6 x 109 obrotów | |
| Dane dotyczące otoczenia | ||
| Zakres temperatury roboczej | –20 °C ... +110 °C | |
| Zakres temperatur przechowywania | –40 °C ... +125 °C, bez opakowania | |
| Względna wilgotność powietrza/kondensacja wilgoci | 90 %, Roszenie niedopuszczalne | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Zakres częstotliwości odporności na drgania | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP50, przy podłączonym kontrawtyku i zamkniętej pokrywie (IEC 60529) | |
| Wysokość eksploatacyjna (n.p.m.) | 2.000 m | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270590 | |
| ECLASS 5.1.4 | 27270590 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270590 | |
| ECLASS 8.0 | 27270590 | |
| ECLASS 8.1 | 27270590 | |
| ECLASS 9.0 | 27270590 | |
| ECLASS 10.0 | 27273805 | |
| ECLASS 11.0 | 27273901 | |
| ECLASS 12.0 | 27273901 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Kraj pochodzenia | Niemcy | |
