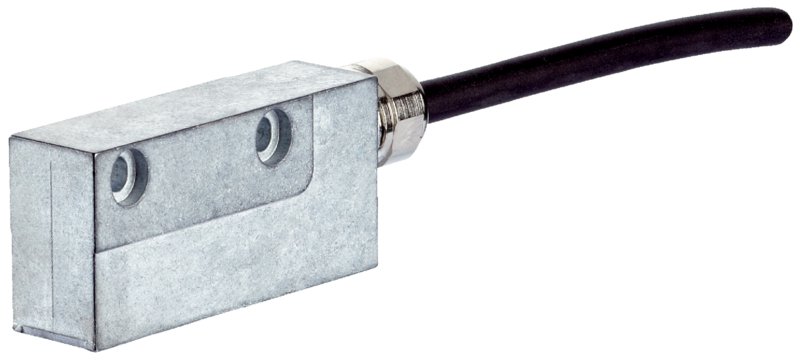

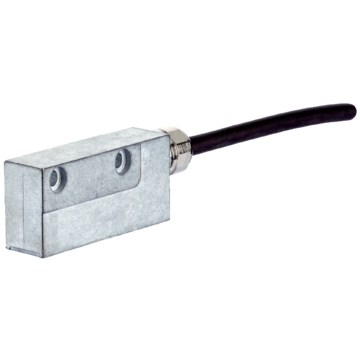

TTK50S-HXJ0-K02 - 1099696
Magnetyczny czujnik liniowy firmy SICK, do zastosowań bezpieczeństwa, interfejs HIPERFACE, rozdzielczość 1 µm, stopień ochrony IP67, zakres pomiarowy do 940 mm, odporność na drgania 20 g, zakres temperatur –30...+80°C, zasilanie 7–12 V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Bezpieczne systemy sprzężenia zwrotnego, TTK50-S, TTK50S-HXJ0-K02, Interfejs komunikacyjny: HIPERFACE®, Rodzaj konstrukcji: Wersja samodzielna, System zorientowany na bezpieczeństwo: tak, Typ przyłącza: Przewód, 8 żył (4 x 2 x 0,15 mm2), 0,5 m, Technologia: Kodowane magnetycznie, Zakres temperatury roboczej: –30 °C ... +80 °C, Zakres dostawy: Taśma magnetyczna nie należy do zakresu dostawy
| Cechy | ||
|---|---|---|
| <>Zakres dostawy</> | <>Taśma magnetyczna nie należy do zakresu dostawy</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>Poziom nienaruszalności bezpieczeństwa</> | <>SIL 2 (IEC 61508), SILCL2 (EN 62061)</> | |
| <>Kategoria</> | <>3 (EN ISO 13849)</> | |
| <>Maksymalna częstość odczytu</> | <>Ciągły (Sygnały analogowe)</> | |
| <>Poziom zapewnienia bezpieczeństwa</> | <>PL d (EN ISO 13849)</> | |
| <>PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</> | <>2,02 x 10-8</> | |
| <>TM (okres użytkowania)</> | <>20 lat(a) (EN ISO 13849)</> | |
| <>Dokładność zorientowana na bezpieczeństwo</> | <>± 25 mm, = ± 1/4 długości bieguna</> | |
| <>Krok pomiarowy zorientowany na bezpieczeństwo</> | <>0,25 mm</> | |
| Wydajność | ||
| <>Krok pomiarowy</> | <>0,244 µm przy interpolacji sygnałów Sinus/Cosinus, np. 12 bit</> | |
| <>Zakres pomiarowy</> | <>0 mm ... 940 mm</> | |
| <>Rozdzielczość</> | <>1 µm</> | |
| <>Okres</> | <>1 mm</> | |
| <>Prędkość przesuwania</> | <>1,3 m/s, ≤ 10 m/s przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej, tryb dynamiczny (Sin/Cos)</> | |
| <>Dokładność systemu</> | <>± 10 µm (+20 °C)</> | |
| Interfejsy | ||
| <>Interfejs komunikacyjny</> | <>HIPERFACE®</> | |
| <>Typ kodu</> | <>Binarny</> | |
| <>Dostępny zakres pamięci</> | <>1.972 Byte (E2PROM 2048)</> | |
| Instalacja elektryczna | ||
| <>Napięcie zasilające</> | <>7 V DC ... 12 V DC</> | |
| <>Zalecane napięcie zasilające</> | <>8 V DC</> | |
| <>Prąd roboczy</> | <>≤ 55 mA (bez obciążenia)</> | |
| <>Typ przyłącza</> | <>Przewód, 8 żył (4 x 2 x 0,15 mm²), 0,5 m</> | |
| Mechanika | ||
| <>Wymiary</> | <>Patrz rysunek wymiarowy</> | |
| <>Zakres dostawy</> | <>Taśma magnetyczna nie należy do zakresu dostawy</> | |
| <>Masa</> | <>0,06 kg, bez przewodu</> | |
| <>Materiał, głowica odczytująca</> | <>Cynkowy odlew ciśnieniowy</> | |
| Dane dotyczące otoczenia | ||
| <>EMC</> | <>Wg EN 61000-6-2 i EN 61000-6-3</> | |
| <>Stopień ochrony</> | <>IP67, przy podłączonym kontrawtyku (IEC 60529)</> | |
| <>Zakres temperatury roboczej</> | <>–30 °C ... +80 °C</> | |
| <>Zakres temperatur składowania</> | <>–40 °C ... +85 °C, bez opakowania</> | |
| <>Dopuszczalna względna wilgotność powietrza</> | <>100 %, Dopuszczalna kondensacja wilgoci</> | |
| <>Odporność na wstrząsy</> | <>30 g, 6 ms (EN 60068-2-27)</> | |
| <>Odporność na drgania</> | <>20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)</> | |
| <>Maks. dopuszczalne natężenie pola w otoczeniu</> | <>2)</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27270590</> | |
| <>ECLASS 5.1.4</> | <>27270590</> | |
| <>ECLASS 6.0</> | <>27270590</> | |
| <>ECLASS 6.2</> | <>27270590</> | |
| <>ECLASS 7.0</> | <>27270590</> | |
| <>ECLASS 8.0</> | <>27270590</> | |
| <>ECLASS 8.1</> | <>27270590</> | |
| <>ECLASS 9.0</> | <>27270590</> | |
| <>ECLASS 10.0</> | <>27273805</> | |
| <>ECLASS 11.0</> | <>27273902</> | |
| <>ECLASS 12.0</> | <>27273902</> | |
| <>ETIM 5.0</> | <>EC001486</> | |
| <>ETIM 6.0</> | <>EC001486</> | |
| <>ETIM 7.0</> | <>EC001486</> | |
| <>ETIM 8.0</> | <>EC001486</> | |
| <>UNSPSC 16.0901</> | <>41112113</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>Certyfikat EC-Type-Examination</> | <>Tak</> | |
