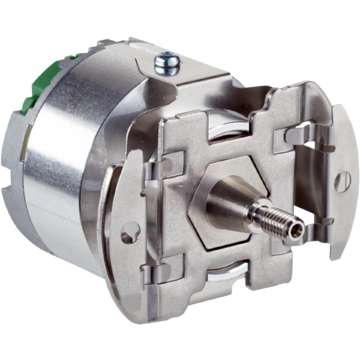

EKS36-2KF0B0S14 - 1103061
Jednobrotowy enkoder do bezpieczeństwa SICK, optyczny, interfejs HIPERFACE DSL, 20 bit, hybrydowe łożyska, IP40, temp. pracy –20...+115°C, 4-piny, pamięć 8192 bajty, SIL2/PL d.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Systemy sprzężenia zwrotnego silnika, EKS/EKM36, EKS36-2KF0B0S14, Interfejs komunikacyjny: HIPERFACE DSL®, Wersja: Absolutny jednoobrotowy, Rodzaj konstrukcji: Montaż, Rozdzielczość na jeden obrót: 20 bit, System zorientowany na bezpieczeństwo: tak, Wykonanie mechaniczne: Wałek stożkowy, Typ przyłącza: Wtyk, 4 piny, Technologia: Optyczna, Zakres temperatury roboczej: –20 °C ... +115 °C, Zakres dostawy: Śruby montażowe M3 do wspornika antyrotacyjnego nie wchodzą w zakres dostawy., Cecha wyróżniająca: Połączenie niskoomowe między potencjałem obudowy i masą, Hybrydowe łożyska kulkowe
| Cechy | ||
|---|---|---|
| Produkt specjalny | Tak | |
| Cecha wyróżniająca | Połączenie niskoomowe między potencjałem obudowy i masą Hybrydowe łożyska kulkowe |
|
| Standardowe urządzenie referencyjne | EKS36-2KF0B020A, 1084232 | |
| Zakres dostawy | Śruby montażowe M3 do wspornika antyrotacyjnego nie wchodzą w zakres dostawy. | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508), SILCL2 (EN 62061) | |
| Kategoria | 3 (EN ISO 13849) | |
| Szybkość testowania | 1 h | |
| Maksymalna częstość odczytu | 200 µs | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) | |
| Rozdzielczość zorientowana na bezpieczeństwo | Kanał 1 = 20 bity, kanał 2 = 9 bitów | |
| PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 4 x 10-8 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| MTTFD (średni czas do niebezpiecznej awarii) | 500 lat(a) (EN ISO 13849) | |
| Wydajność | ||
| Pozycja | ||
| Rozdzielczość na jeden obrót | 20 bit | |
| Szum sygnału (σ) | ± 4 ″ (patrz wykresy „Szum sygnału” i „Tłumienie”) | |
| Liczba bezwzględnie rejestrowanych obrotów | 1 | |
| Dostępny zakres pamięci | 8.192 Byte | |
| Krok pomiarowy na obrót | 1.048.576 | |
| Zasada pomiaru | Optyczna | |
| Interfejsy | ||
| Kodowanie wartości bezwzględnej | Binarny | |
| Przebieg kodu | Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy) | |
| Interfejs komunikacyjny | HIPERFACE DSL® | |
| Czas inicjalizacji | Max. 500 ms | |
| Pomiar zewnętrznej rezystancji temperaturowej | Wartość 32 bity, bez znaku wartości (1 Ω) 0 ... 209.600 Ω W zakresie temperatur –40°C ... +160°C: NTC +-2K; PTC+-3K |
|
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, 4 piny | |
| Napięcie zasilające | 7 V ... 12 V | |
| Czas włączenia – rampa napięcia | Maks. 180 ms | |
| Zalecane napięcie zasilające | 8 V | |
| Pobór prądu | ≤ 150 mA (patrz wykres poboru prądu) | |
| Częstotliwość wyjściowa – cyfrowa wartość pozycji | 0 kHz ... 75 kHz | |
| Mechanika | ||
| Wykonanie wałka | Wałek stożkowy | |
| Rodzaj kołnierza/wspornik antyrotacyjny | Wspornik antyrotacyjny | |
| Wymiary | Patrz rysunek wymiarowy | |
| Masa | 0,1 kg | |
| Moment bezwładności wirnika | 4,5 gcm² | |
| Prędkość obrotowa pracy | ≤ 12.000 min⁻¹ | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Moment obrotowy roboczy | 0,2 Ncm | |
| Moment rozruchowy | 0,3 Ncm | |
| Dopuszczalny statyczny przesuw wałka | ± 0,1 mm, ± 0,5 mm promieniowe, osiowe | |
| Dopuszczalny dynamiczny przesuw wałka | ± 0,05 mm promieniowe ± 0,1 mm osiowe |
|
| Trwałość użytkowa łożysk kulkowych | 3,6 x 10^9 obrotów | |
| Dane dotyczące otoczenia | ||
| Zakres temperatury roboczej | –20 °C ... +115 °C | |
| Zakres temperatur przechowywania | –40 °C ... +125 °C | |
| Względna wilgotność powietrza/kondensacja wilgoci | 90 %, Roszenie niedopuszczalne | |
| Odporność na wstrząsy | 100 g, 6 ms (wg EN 60068-2-27) | |
| Zakres częstotliwości odporności na drgania | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| EMC | Wg EN 61000-6-2, EN 61000-6-4 i IEC 61326-3 | |
| Stopień ochrony | IP40, przy podłączonym kontrawtyku i zamkniętej pokrywie (IEC 60529-1) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270590 | |
| ECLASS 5.1.4 | 27270590 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270590 | |
| ECLASS 8.0 | 27270590 | |
| ECLASS 8.1 | 27270590 | |
| ECLASS 9.0 | 27270590 | |
| ECLASS 10.0 | 27273805 | |
| ECLASS 11.0 | 27273901 | |
| ECLASS 12.0 | 27273901 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 67.000 g | |
| Masa jednostkowa netto | 67 g | |
| Jednostka objętości | 61.25 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
