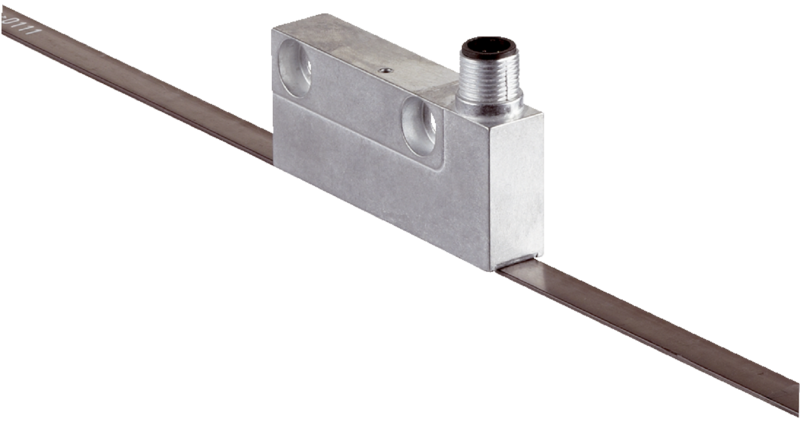

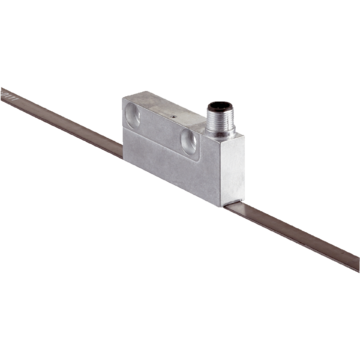

TTK70S-HXA0-K02 - 1099700

Bezdotykowy liniowy enkoder bezpieczeństwa SICK, HIPERFACE, M12 8-pinów, kodowanie magnetyczne, zakres 0–3920 mm, IP67, krok pomiarowy 0,244 µm, temperatura –30°C do +80°C, PL d, SIL 2.

Kod produktu: TTK70S-HXA0-K02
Oznaczenie producenta: 1099700
Producent: SICK
Kategoria: Bezpieczne enkodery do serwonapędu

Dodaj do porównania

854,00 €

1 050,42 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Bezpieczne systemy sprzężenia zwrotnego, TTK70-S, TTK70S-HXA0-K02, Interfejs komunikacyjny: HIPERFACE®, Rodzaj konstrukcji: Montaż, System zorientowany na bezpieczeństwo: tak, Typ przyłącza: Wtyk, M12, 8 pinów, Technologia: Kodowane magnetycznie, Zakres temperatury roboczej: –30 °C ... +80 °C, Zakres dostawy: Taśma magnetyczna nie należy do zakresu dostawy

Cechy
<>Zakres dostawy</>		<>Taśma magnetyczna nie należy do zakresu dostawy</>
Charakterystyka bezpieczeństwa technicznego
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 2 (IEC 61508), SILCL2 (EN 62061)</>
<>Kategoria</>		<>3 (EN ISO 13849)</>
<>Maksymalna częstość odczytu</>		<>Ciągły (Sygnały analogowe)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL d (EN ISO 13849)</>
<>PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>2,02 x 10^-8</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (EN ISO 13849)</>
<>MTTF_D (średni czas do niebezpiecznej awarii)</>		<>73 lat(a) (EN ISO 13849)</>
<>Dokładność zorientowana na bezpieczeństwo</>		<>± 25 mm, = ± 1/4 długości bieguna</>
<>Krok pomiarowy zorientowany na bezpieczeństwo</>		<>0,25 mm</>
Wydajność
<>Krok pomiarowy</>		<>0,244 µm przy interpolacji sygnałów Sinus/Cosinus, np. 12 bit</>
<>Zakres pomiarowy</>		<>0 mm ... 3.920 mm</>
<>Okres</>		<>1 mm</>
<>Prędkość przesuwania</>		<>≤ 10 m/s, 1,3 m/s przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej</>
<>Dokładność systemu</>		<>± 10 µm (+20 °C)</>
Interfejsy
<>Interfejs komunikacyjny</>		<>HIPERFACE^®</>
<>Typ kodu</>		<>Binarny</>
<>Dostępny zakres pamięci</>		<>1.792 Byte (E²PROM 2048)</>
Instalacja elektryczna
<>Napięcie zasilające</>		<>7 V DC ... 12 V DC</>
<>Zalecane napięcie zasilające</>		<>8 V DC</>
<>Prąd roboczy</>		<>≤ 65 mA (bez obciążenia)</>
<>Typ przyłącza</>		<>Wtyk, M12, 8 pinów</>
Mechanika
<>Wymiary</>		<>Patrz rysunek wymiarowy</>
<>Zakres dostawy</>		<>Taśma magnetyczna nie należy do zakresu dostawy</>
<>Masa</>		<>0,08 kg</>
<>Materiał, głowica odczytująca</>		<>Cynkowy odlew ciśnieniowy</>
Dane dotyczące otoczenia
<>EMC</>		<>Wg EN 61000-6-2 i EN 61000-6-3</>
<>Stopień ochrony</>		<>IP67, przy podłączonym kontrawtyku (IEC 60529)</>
<>Zakres temperatury roboczej</>		<>–30 °C ... +80 °C</>
<>Zakres temperatur składowania</>		<>–40 °C ... +85 °C, bez opakowania</>
<>Dopuszczalna względna wilgotność powietrza</>		<>100 %, Dopuszczalna kondensacja wilgoci</>
<>Odporność na wstrząsy</>		<>30 g, 6 ms (EN 60068-2-27)</>
<>Odporność na drgania</>		<>20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)</>
<>Maks. dopuszczalne natężenie pola w otoczeniu</>		<>2)</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270705</>
<>ECLASS 5.1.4</>		<>27270705</>
<>ECLASS 6.0</>		<>27270705</>
<>ECLASS 6.2</>		<>27270705</>
<>ECLASS 7.0</>		<>27270705</>
<>ECLASS 8.0</>		<>27270705</>
<>ECLASS 8.1</>		<>27270705</>
<>ECLASS 9.0</>		<>27270705</>
<>ECLASS 10.0</>		<>27270705</>
<>ECLASS 11.0</>		<>27270705</>
<>ECLASS 12.0</>		<>27274304</>
<>ETIM 5.0</>		<>EC002544</>
<>ETIM 6.0</>		<>EC002544</>
<>ETIM 7.0</>		<>EC002544</>
<>ETIM 8.0</>		<>EC002544</>
<>UNSPSC 16.0901</>		<>41111613</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
Dane dotyczące cła
Masa jednostkowa		0.178 kg
Masa jednostkowa netto		0.178 kg
Jednostka objętości		535.5 Cubic Centimetres (cm³)
Kraj pochodzenia		Szwajcaria
