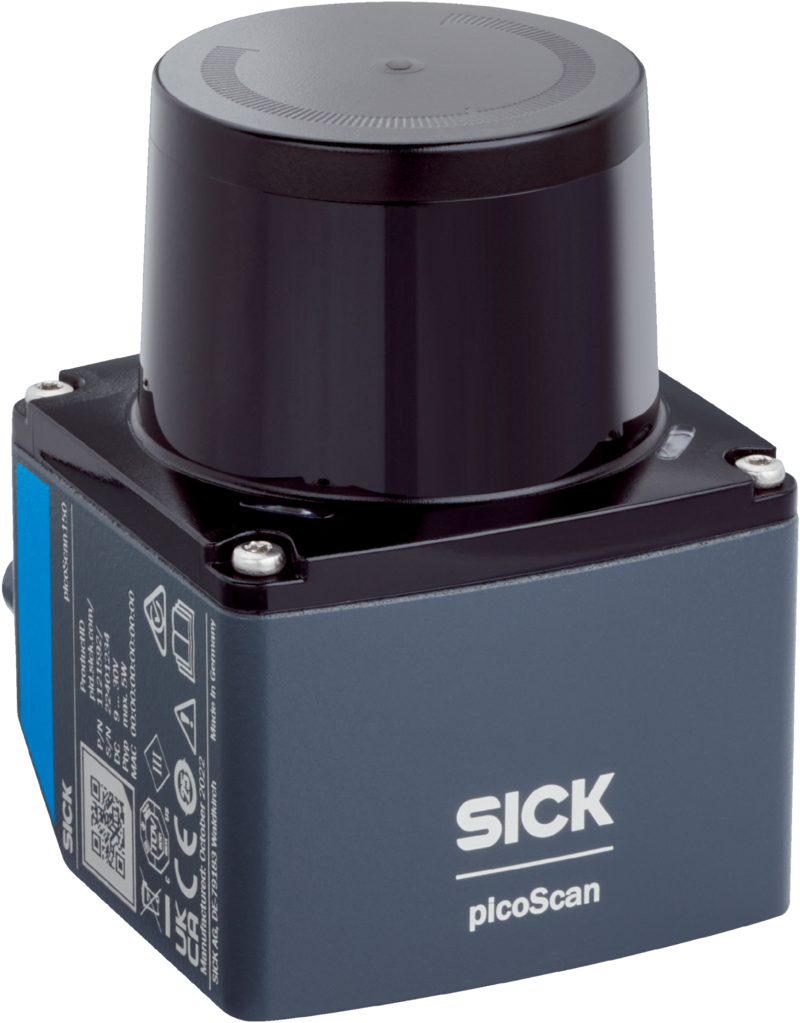

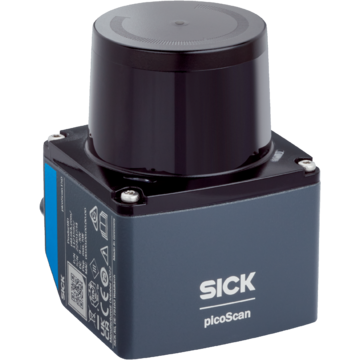

PICS150-01000 CORE-1 - 1134608
LiDAR SICK z wyjściem danych pomiarowych 2D, zasięg 25?m, rozdzielczość kątowa 0,25–1°, 3 wejścia/wyjścia cyfrowe, częstotliwość 15–25?Hz, IP65/IP67, Multi-Echo, zasilanie 9–30?V?DC, do zastosowań indoor/outdoor.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, picoScan100, PICS150-01000 Core-1, Zakres pracy: 0,05 m ... 25 m, Zasięg: 25 m w przypadku remisji 90%, 12 m w przypadku remisji 10%, Rozdzielczość kątowa: 0,25°, 0,33°, 1°, Częstotliwość skanowania: 15 Hz, 25 Hz, Zintegrowana aplikacja: Wyprowadzanie danych pomiarowych, 2D Object Detection, Dodatki cyfrowe: Pakiet redukcji i przygotowywania danych, Pakiet niezawodności, Technologia Multi-Echo, LMDscandata (format danych), Wykrywanie odbłyśnika, IMU (Inertial Measurement Unit), PTP, Typ przyłącza: 2 Wtyk okrągły M12, Wtyk systemowy: Patrz Wtyczka systemowa 2116047, Wariant: Standard (bez konfiguracji wstępnej)
| Cechy | ||
|---|---|---|
| <>Obszar zastosowań</> | <>Indoor, Outdoor</> | |
| <>Wariant</> | <>Standard (bez konfiguracji wstępnej)</> | |
| <>Zasada pomiaru</> | <>HDDM+</> | |
| <>Źródło światła</> | <>Podczerwień (905 nm)</> | |
| <>Klasa lasera</> | <>1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</> | |
| Kąt otwarcia | ||
| <>Poziomo</> | <>276°</> | |
| <>Częstotliwość skanowania</> | <>15 Hz</> <>25 Hz</> <>W zależności od Dynamic Sensing Profile</> |
|
| Rozdzielczość kątowa | ||
| <>Poziomo</> | <>0,25°</> <>0,33°</> <>1°</> <>W zależności od Dynamic Sensing Profile</> |
|
| <>Jednostka pola skanowania</> | <>± 1°</> | |
| <>Zakres pracy</> | <>0,05 m ... 25 m</> | |
| <>Strefa martwa</> | <>0 m ... 0,05 m</> | |
| Zasięg | ||
| <>W przypadku remisji 90% i 10 klx</> | <>25 m</> | |
| <>W przypadku remisji 10% i 10 klx</> | <>12 m</> | |
| <>Wielkość plamki</> | <>Typowa rozbieżność: 4,8 mrad</> <>Na osłonie układu optycznego: 8 mm</> |
|
| <>Liczba analizowanych ech</> | <>3</> | |
| Mechanika/elektryka | ||
| <>Typ przyłącza</> | <>2 x Wtyk okrągły M12</> | |
| <>Wtyk systemowy</> | <>Patrz Wtyczka systemowa 2116047, zamontowany do tyłu</> | |
| <>Napięcie zasilające</> | <>9 V DC ... 30 V DC</> | |
| <>Pobór mocy</> | <>Typ. 4,5 W, maks. 17 W przy obciążonych wyjściach cyfrowych, patrz Wtyczka systemowa 2116047</> | |
| <>Prąd wyjściowy</> | <>≤ 200 mA</> | |
| <>Materiał obudowy</> | <>Aluminium z powłoką Suretec650</> | |
| <>Kolor obudowy</> | <>Szary antracytowy (RAL 7016)</> | |
| <>Osłona elementu optycznego</> | <>Poliwęglan, z powłoką odporną na zarysowanie</> | |
| <>Stopień ochrony</> | <>IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)</> <>IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013)</> |
|
| <>Klasa ochrony</> | <>III (IEC 61140:2016-11)</> | |
| <>Bezpieczeństwo elektryczne</> | <>IEC 61010-1:2010-06+AMD1:2016</> | |
| <>Masa</> | <>220 g, bez wtyczki systemowej</> | |
| <>Wymiary (dł. x szer. x wys.)</> | <>60 mm x 60 mm x 82 mm</> | |
| <>Element napowietrzający</> | <>Tak</> | |
| <>MTBF</> | <>> 100 lat(a)</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>MTTFD</> | <>> 100 lat(a), w temperaturze otoczenia 25°C (EN ISO 13849-1:2015)</> | |
| Wydajność | ||
| <>Przekazywanie danych na segment skanowania</> | <>Wielkość segmentu 30° przy ≤ 25 Hz</> | |
| <>Częstotliwość skanowania/odświeżania</> | <>12.546 punktów pomiarowych/s ... 82.803 punktów pomiarowych/s, w zależności od Dynamic Sensing Profile oraz liczby sygnałów echa</> | |
| <>Opóźnienie przekazywania danych pomiarowych</> | <>Wielkość segmentu 30° przy</> | |
| <>Wykrywane kształty obiektów</> | <>Niemal dowolny</> | |
| <>Błąd systematyczny</> | <>Typ. ± 20 mm</> <>Max. ± 30 mm</> |
|
| <>Błąd statystyczny</> | <>≤ 2 mm (0,05 m ... 5 m)</> | |
| <>Zintegrowana aplikacja</> | <>Wyprowadzanie danych pomiarowych</> <>2D Object Detection</> |
|
| <>Liczba zestawów pól</> | <>48 pól/pola</> | |
| <>Liczba symultanicznych analiz</> | <>Max. 20 (Liczba symultanicznych przypadków analizy zależy od wariantu produktu)</> | |
| Interfejsy | ||
| Ethernet | ||
| <>Funkcja</> | <>Wyjście danych pomiarowych (odległość, RSSI, znacznik czasu, oznaczenie reflektora), Informacje o stanie pola, DHCP, NTP, PTP</> | |
| <>Prędkość przesyłania danych</> | <>10 Mbit/s ... 100 Mbit/s, Półdupleks/pełny dupleks</> | |
| <>Wejścia/wyjścia cyfrowe</> | <>3, indywidualna konfiguracja, patrz wtyczka systemowa 2116047</> | |
| <>Wskazania optyczne</> | <>2 LEDs</> | |
| <>Program konfiguracyjny</> | <>SOPASair (przeglądarka Web)</> <>SOPAS ET (oprogramowanie)</> <>REST API</> |
|
| <>Sterownik</> | <>ROS1, ROS2, C++, Python</> | |
| Dane dotyczące otoczenia | ||
| <>Remisja obiektu</> | <>1,8 % ... > 1.000 % (Odbłyśnik)</> | |
| Kompatybilność elektromagnetyczna (EMC) | ||
| <>Wyemitowane promieniowanie</> | <>Warunki przemysłowe (IEC 61000-6-4:2018 / EN IEC 61000-6-4:2019 / IEC 61000-6-4:2006+A1:2010 / EN 61000-6-4:2007+A1:2011)</> | |
| <>Wyemitowane promieniowanie</> | <>Commercial and light-industrial locations (IEC 61000-6-8:2020 / EN IEC 61000-6-8:2020)</> | |
| <>Odporność na zakłócenia elektromagnetyczne</> | <>Warunki przemysłowe (IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019 / IEC 61000-6-2:2005 / EN 61000-6-2:2005 / EN 61000-6-2:2005/AC:2005)</> | |
| <>Obszary zastosowania</> | <>Przemysł samochodowy (UN ECE R10)</> | |
| <>Obszary zastosowania</> | <>Maszyny używane w rolnictwie i leśnictwie (ISO 14982-1, ISO 14982-2)</> | |
| <>Obszary zastosowania</> | <>Maszyny do robót ziemnych i budowlanych (ISO 13766-1)</> | |
| Odporność na drgania | ||
| <>Sinusowe skanowanie rezonansowe</> | <>10 Hz ... 1.000 Hz, 1 g</> | |
| <>Kontrola sinusowa</> | <>10 Hz ... 500 Hz, 10 g, 10 cykli częstotliwości</> | |
| <>Kontrola szumów</> | <>10 Hz ... 500 Hz, 13,5 g RMS, 5 h</> <>Możliwe krótkie ograniczenie dostępności danych pomiarowych podczas szczytowych obciążeń.</> |
|
| <>Odporność na wstrząsy</> | <>100 g, 6 ms, ± 3 pojedyncze udary / oś</> <>40 g, 6 ms, ± 4000 pojedynczych udarów / oś</> <>50 g, 3 ms, ± 5000 pojedynczych udarów / oś</> <>Możliwe krótkie ograniczenie dostępności danych pomiarowych.</> |
|
| <>Temperatura otoczenia pracy</> | <>–33 °C ... +50 °C</> | |
| <>Temperatura składowania</> | <>–40 °C ... +70 °C</> | |
| <>Zmiana temperatury</> | <>–33 °C ... +50 °C, 10 cykli</> | |
| Wilgoć/ciepło | ||
| <>Cyklicznie</> | <>+ 25 °C ... + 55 °C, 95 % wzgl. wilg. pow., bez kondensacji (praca/przechowywanie/transport) (EN 60068-2-30)</> | |
| <>Statyczny</> | <>+ 40 °C, 93 % wzgl. wilg. pow., bez kondensacji (praca) (EN 60068-2-78)</> | |
| Dopuszczalna względna wilgotność powietrza | ||
| <>Eksploatacja</> | <></> | |
| <>Składowanie</> | <>≤ 90 %, bez kondensacji (EN 60068-2-30:2005)</> | |
| <>Odporność na światło zewnętrzne</> | <>100 klx, Pośrednie</> | |
| Ogólne wskazówki | ||
| <>Wskazówka dotycząca stosowania</> | <>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>certyfikat cTUVus</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27270990</> | |
| <>ECLASS 5.1.4</> | <>27270990</> | |
| <>ECLASS 6.0</> | <>27270913</> | |
| <>ECLASS 6.2</> | <>27270913</> | |
| <>ECLASS 7.0</> | <>27270913</> | |
| <>ECLASS 8.0</> | <>27270913</> | |
| <>ECLASS 8.1</> | <>27270913</> | |
| <>ECLASS 9.0</> | <>27270913</> | |
| <>ECLASS 10.0</> | <>27270913</> | |
| <>ECLASS 11.0</> | <>27270913</> | |
| <>ECLASS 12.0</> | <>27270913</> | |
| <>ETIM 5.0</> | <>EC002550</> | |
| <>ETIM 6.0</> | <>EC002550</> | |
| <>ETIM 7.0</> | <>EC002550</> | |
| <>ETIM 8.0</> | <>EC002550</> | |
| <>UNSPSC 16.0901</> | <>41111615</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.396 kg | |
| Masa jednostkowa netto | 0.396 kg | |
| Jednostka objętości | 3013.92 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084529498 | |
