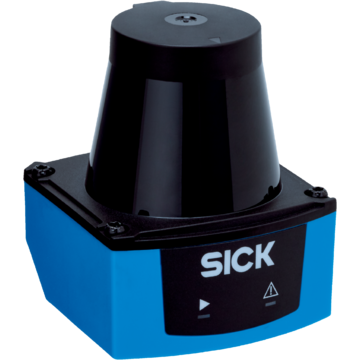

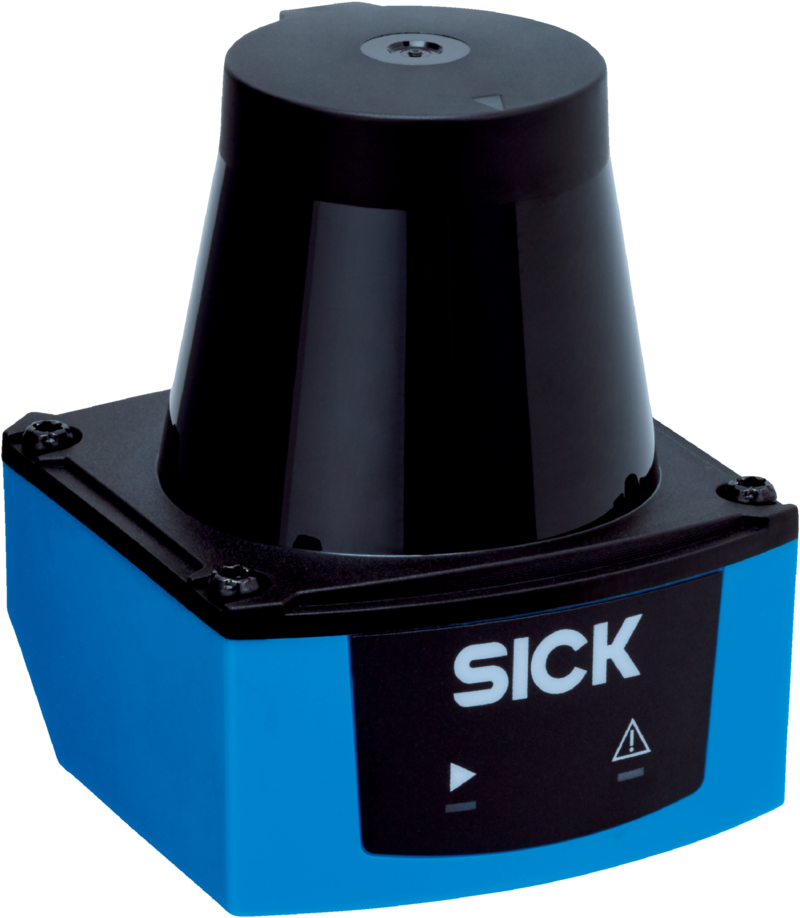

TIM240-2050300 - 1104981
LiDAR SICK, wyprowadzanie danych, zakres 10?m, kąt otwarcia 240°, HDDM+, IP65, rozdzielczość 1°, wyjście push-pull, 1 wejście, Ethernet, zasilanie 10–28?V DC, zastosowania indoor.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, TiM, TiM240-2050300, Zintegrowana aplikacja: Wyprowadzanie danych pomiarowych, Zasada pomiaru: HDDM+, Zakres pracy: 0,05 m ... 10 m, Stopień ochrony: IP65, Wyjścia dwustanowe: 1 (Push-pull, "Device Ready"), Typ przyłącza: 1 x przyłącze „Ethernet”, 4-pinowe gniazdo M121 x przyłącze „zasilanie elektryczne”, 5-pinowy wtyk M12
| Cechy | ||
|---|---|---|
| Obszar zastosowań | Indoor | |
| Zasada pomiaru | HDDM+ | |
| Źródło światła | Podczerwień (850 nm) | |
| Klasa lasera | 1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021) | |
| Kąt otwarcia | ||
| Poziomo | 240° | |
| Częstotliwość skanowania | 14,5 Hz | |
| Rozdzielczość kątowa | ||
| Poziomo | 1° | |
| Zakres pracy | 0,05 m ... 10 m | |
| Zasięg | ||
| W przypadku współczynnika remisji 10% | 2,8 m ... 3 m, w zależności od kąta | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x przyłącze „Ethernet”, 4-pinowe gniazdo M12 1 x przyłącze „zasilanie elektryczne”, 5-pinowy wtyk M12 |
|
| Napięcie zasilające | 10 V DC ... 28 V DC | |
| Pobór mocy | Typ. 2,9 W | |
| Prąd wyjściowy | ≤ 100 mA | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Stopień ochrony | IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) | |
| Klasa ochrony | III (IEC 61140:2016-1) | |
| Masa | 150 g, bez przewodów podłączeniowych | |
| Wymiary (dł. x szer. x wys.) | 60 mm x 60 mm x 75,8 mm | |
| MTBF | 50 lat(a) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | > 100 lat(a) | |
| Wydajność | ||
| Czas odpowiedzi | Typ. 70 ms | |
| Wykrywane kształty obiektów | Niemal dowolny | |
| Błąd systematyczny | ± 40 mm | |
| Błąd statystyczny | 30 mm | |
| Zintegrowana aplikacja | Wyprowadzanie danych pomiarowych | |
| Interfejsy | ||
| Wejścia/wyjścia cyfrowe | ||
| Wejścia | 0 | |
| Wyjścia | 1 (Push-pull, "Device Ready") | |
| Wskazania optyczne | 2 LEDs („Device Ready”) | |
| Dane dotyczące otoczenia | ||
| Remisja obiektu | 4 % ... 1.000 % (Odbłyśniki) | |
| Kompatybilność elektromagnetyczna (EMC) | IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005 | |
| Odporność na drgania | ||
| Sinusowe skanowanie rezonansowe | 10 Hz ... 1.000 Hz | |
| Kontrola sinusowa | 10 Hz ... 500 Hz, 5 g, 10 cykli częstotliwości | |
| Kontrola szumów | 5 Hz ... 250 Hz, 4,24 g RMS, 5 h | |
| Odporność na wstrząsy | 25 g, 6 ms, ± 1000 pojedynczych udarów / oś 50 g, 3 ms, ± 5000 pojedynczych udarów / oś 50 g, 3 ms, ± 3 pojedyncze udary / oś |
|
| Temperatura otoczenia pracy | –10 °C ... +50 °C | |
| Temperatura składowania | –30 °C ... +70 °C | |
| Odporność na światło zewnętrzne | 30.000 lx | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn. | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat cTUVus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270990 | |
| ECLASS 5.1.4 | 27270990 | |
| ECLASS 6.0 | 27270913 | |
| ECLASS 6.2 | 27270913 | |
| ECLASS 7.0 | 27270913 | |
| ECLASS 8.0 | 27270913 | |
| ECLASS 8.1 | 27270913 | |
| ECLASS 9.0 | 27270913 | |
| ECLASS 10.0 | 27270913 | |
| ECLASS 11.0 | 27270913 | |
| ECLASS 12.0 | 27270913 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 41111615 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.256 kg | |
| Masa jednostkowa netto | 0.256 kg | |
| Jednostka objętości | 1693.375 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084475221 | |
