TIM361-2134101 - 1071399

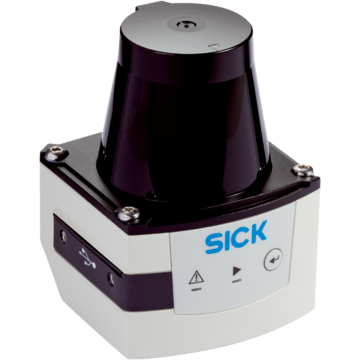

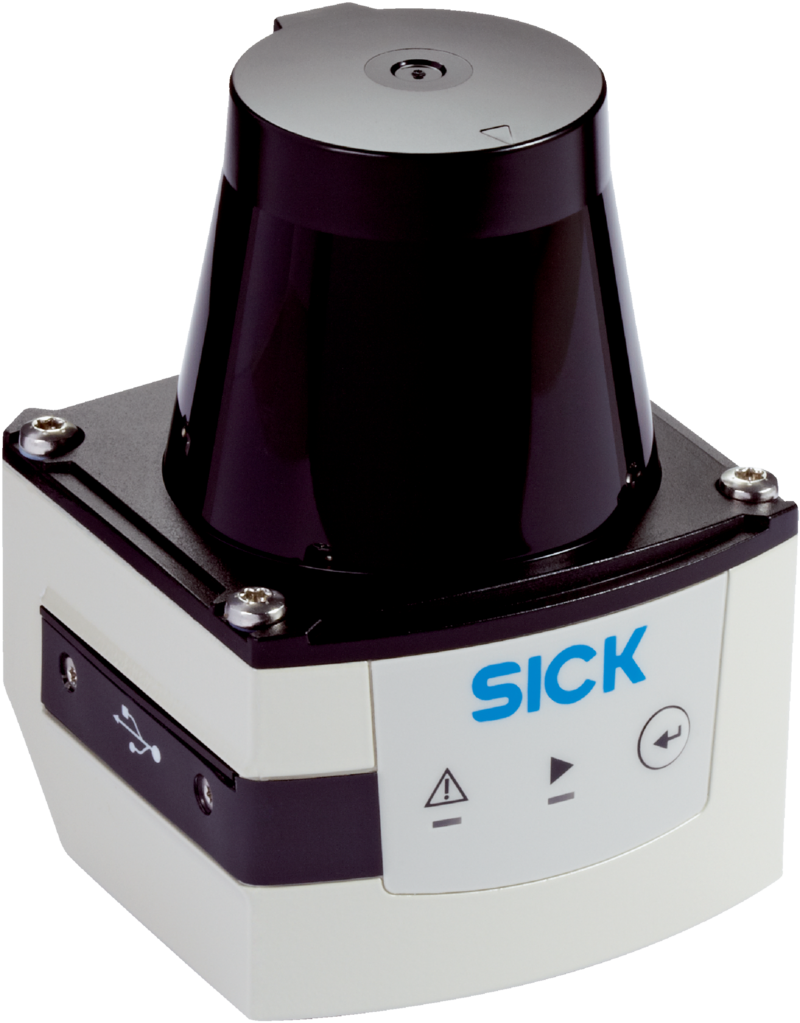

LiDAR SICK do analizy pól, zasięg 10?m, 16 zestawów pól, 3 wyjścia PNP, HDDM+, kąt otwarcia 270°, IP67, Ethernet/Micro USB, rozdzielczość 0,33°, zasilanie 9–28?V DC.

Kod produktu: TIM361-2134101
Oznaczenie producenta: 1071399
Producent: SICK
Kategoria: Laserowy skaner bezpieczeństwa

Dodaj do porównania

1 937,10 €

2 382,63 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Czujniki LiDAR, TiM, TIM361-2134101, Zintegrowana aplikacja: Analiza pól, Zasada pomiaru: HDDM+, Zakres pracy: 0,05 m ... 10 m, Liczba zestawów pól: 16, Stopień ochrony: IP67, Wyjścia dwustanowe: 3 (PNP, dodatkowo 1 x “Device Ready”), Typ przyłącza: 1 x przyłącze „Ethernet”, 4-pinowe gniazdo M121 x przyłącze „zasilanie elektryczne”, 12-pinowy wtyk M121 x Gniazdo Micro USB, typ B

Cechy
<>Obszar zastosowań</>		<>Outdoor, Indoor</>
<>Zasada pomiaru</>		<>HDDM⁺</>
<>Źródło światła</>		<>Podczerwień (850 nm)</>
<>Klasa lasera</>		<>1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</>
Kąt otwarcia
	<>Poziomo</>	<>270°</>
<>Częstotliwość skanowania</>		<>15 Hz</>
Rozdzielczość kątowa
	<>Poziomo</>	<>0,33°</>
<>Zakres pracy</>		<>0,05 m ... 10 m</>
Zasięg
	<>W przypadku współczynnika remisji 10%</>	<>8 m</>
Mechanika/elektryka
<>Typ przyłącza</>		<>1 x przyłącze „Ethernet”, 4-pinowe gniazdo M12</> <>1 x przyłącze „zasilanie elektryczne”, 12-pinowy wtyk M12</> <>1 x Gniazdo Micro USB, typ B</>
<>Napięcie zasilające</>		<>9 V DC ... 28 V DC</>
<>Pobór mocy</>		<>Typ. 4 W, 16 W przy 4 maks. obciążonych wyjściach cyfrowych</>
<>Prąd wyjściowy</>		<>≤ 100 mA</>
<>Kolor obudowy</>		<>Szary (RAL 7032)</>
<>Stopień ochrony</>		<>IP67, obowiązuje tylko w przypadku zamkniętej osłony z tworzywa sztucznego „interfejsu AUX” (IEC 60529:1989+AMD1:1999+AMD2:2013)</>
<>Klasa ochrony</>		<>III (IEC 61140:2016-1)</>
<>Masa</>		<>250 g, bez przewodów podłączeniowych</>
<>Wymiary (dł. x szer. x wys.)</>		<>60 mm x 60 mm x 86 mm</>
<>MTBF</>		<>> 100 lat(a)</>
Charakterystyka bezpieczeństwa technicznego
<>MTTF_D</>		<>100 lat(a)</>
Wydajność
<>Czas odpowiedzi</>		<>1 skanowanie, typ. 67 ms</> <>2 skanowania, ≤ 134 ms</>
<>Wykrywane kształty obiektów</>		<>Niemal dowolny</>
<>Błąd systematyczny</>		<>± 60 mm</>
<>Błąd statystyczny</>		<>2)</>
<>Zintegrowana aplikacja</>		<>Analiza pól</>
<>Liczba zestawów pól</>		<>16 potrójnych pól (48 pól, kontur jako odniesienie, z tego 1 potrójny (3 elastyczne pola), konfigurowany bezpośrednio w skanerze)</>
<>Liczba symultanicznych analiz</>		<>1 (3 pola)</> <>2 (2 pola detekcji i 1 pole konturu jako odniesienie)</>
Interfejsy
Ethernet
	<>Funkcja</>	<>Interfejs serwisowy, Parametryzacja</>
USB
	<>Uwaga</>	<>Micro USB</>
	<>Funkcja</>	<>Interfejs serwisowy, Parametryzacja</>
Wejścia/wyjścia cyfrowe
	<>Wejścia</>	<>4</>
	<>Wyjścia</>	<>3 (PNP, dodatkowo 1 x “Device Ready”)</>
<>Czas opóźnienia</>		<>67 ms ... 30.000 ms (konfigurowany)</>
<>Czas postoju</>		<>67 ms ... 600.052 ms (konfigurowany)</>
<>Wskazania optyczne</>		<>2 LEDs (ON, Stan załączania)</>
Dane dotyczące otoczenia
<>Remisja obiektu</>		<>4 % ... 1.000 % (Odbłyśniki)</>
Kompatybilność elektromagnetyczna (EMC)
	<>Wyemitowane promieniowanie</>	<>Obszar mieszkalny (EN 61000-6-3:2007+AMD:A1:2011)</>
	<>Odporność na zakłócenia elektromagnetyczne</>	<>Warunki przemysłowe (EN 61000-6-2:2005)</>
Odporność na drgania
	<>Sinusowe skanowanie rezonansowe</>	<>10 Hz ... 1.000 Hz</>
	<>Kontrola sinusowa</>	<>10 Hz ... 500 Hz, 5 g, 10 cykli częstotliwości</>
	<>Kontrola szumów</>	<>10 Hz ... 250 Hz, 4,24 g RMS, 5 h</>
<>Odporność na wstrząsy</>		<>50 g, 11 ms, ± 3 pojedyncze udary / oś</> <>25 g, 6 ms, ± 1000 pojedynczych udarów / oś</> <>50 g, 3 ms, ± 5000 pojedynczych udarów / oś</>
<>Temperatura otoczenia pracy</>		<>–25 °C ... +50 °C</>
<>Temperatura składowania</>		<>–40 °C ... +75 °C</>
<>Temperatura włączania</>		<>–10 °C ... +50 °C</>
<>Zmiana temperatury</>		<>–25 °C ... +50 °C, 10 cykli</>
<>Wilgoć/ciepło</>		<>+25 °C ... +55 °C, 95 % wzgl. wilg. pow., 6 cykli</>
Dopuszczalna względna wilgotność powietrza
	<>Eksploatacja</>	<></>
	<>Składowanie</>	<>≤ 90 %, bez kondensacji (EN 60068-2-30:2005)</>
<>Odporność na światło zewnętrzne</>		<>80.000 lx</>
Ogólne wskazówki
<>Wskazówka dotycząca stosowania</>		<>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>certyfikat cTUVus</>		<>Tak</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270990</>
<>ECLASS 5.1.4</>		<>27270990</>
<>ECLASS 6.0</>		<>27270913</>
<>ECLASS 6.2</>		<>27270913</>
<>ECLASS 7.0</>		<>27270913</>
<>ECLASS 8.0</>		<>27270913</>
<>ECLASS 8.1</>		<>27270913</>
<>ECLASS 9.0</>		<>27270913</>
<>ECLASS 10.0</>		<>27270913</>
<>ECLASS 11.0</>		<>27270913</>
<>ECLASS 12.0</>		<>27270913</>
<>ETIM 5.0</>		<>EC002550</>
<>ETIM 6.0</>		<>EC002550</>
<>ETIM 7.0</>		<>EC002550</>
<>ETIM 8.0</>		<>EC002550</>
<>UNSPSC 16.0901</>		<>41111615</>
Dane dotyczące cła
Masa jednostkowa		0.332 kg
Masa jednostkowa netto		0.332 kg
Jednostka objętości		3174.808 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084330452
