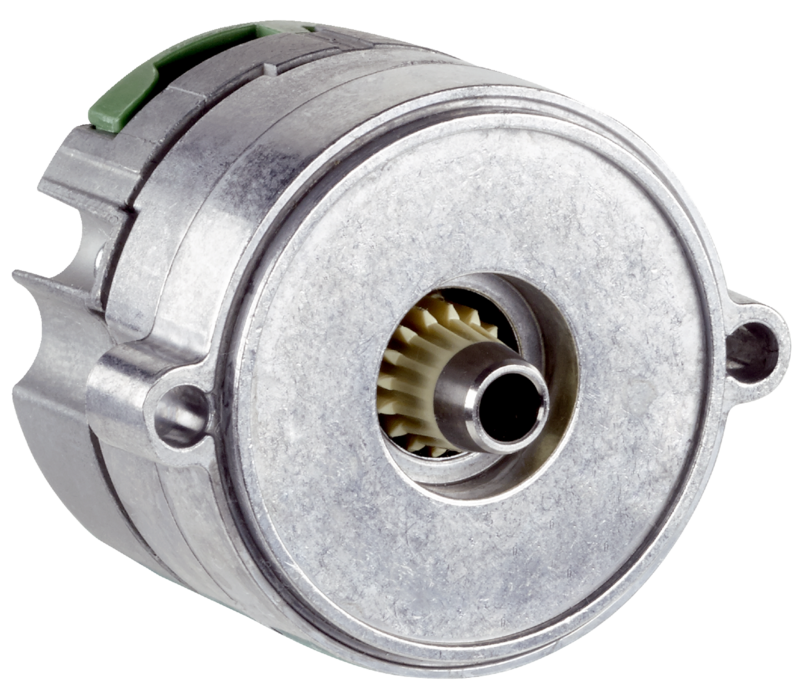

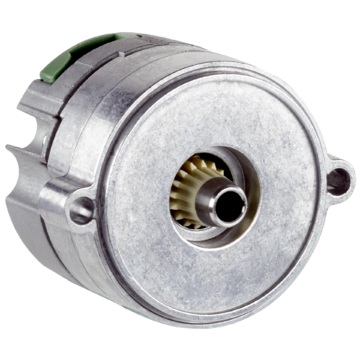

EEM37-2KF0B015A - 1086279
Wieloobrotowy enkoder bezpieczeństwa SICK, HIPERFACE DSL, 15 bitów/obrót, IP30, wałek stożkowy, temp. –40...+115°C, 4-piny, pobór prądu 150 mA, SIL2/SILCL3, tolerancja przesuwu ±0,5 mm osiowo, dokładność 1°.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Bezpieczne systemy sprzężenia zwrotnego, EES/EEM37-S, EEM37-2KF0B015A, Interfejs komunikacyjny: HIPERFACE DSL®, Wersja: Absolutny wieloobrotowy, Rodzaj konstrukcji: Montaż, Rozdzielczość na jeden obrót: 15 bit, System zorientowany na bezpieczeństwo: tak, Typ przyłącza: Wtyk, 4 piny, Zakres temperatury roboczej: –40 °C ... +115 °C, Zakres dostawy: Śruby montażowe M3 do obudowy enkodera nie wchodzą w zakres dostawy.
| Cechy | ||
|---|---|---|
| Zakres dostawy | Śruby montażowe M3 do obudowy enkodera nie wchodzą w zakres dostawy. | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508), SILCL3 (EN 62061) | |
| Kategoria | 3 (EN ISO 13849) | |
| Systematyczna zgodność | SC 3 (IEC61508) | |
| Szybkość testowania | 24 h | |
| Maksymalna częstość odczytu | 216 µs | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) | |
| Podstawa funkcji bezpieczeństwa | Bezpieczna pozycja bezwzględna w systemie jednoobrotowym | |
| Rozdzielczość zorientowana na bezpieczeństwo | Kanał 1 = 15 lub 17 bitów, kanał 2 = 15 lub 17 bitów | |
| PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 26 x 10-9 | |
| TM (okres użytkowania) | 20 lat(a) | |
| Dokładność zorientowana na bezpieczeństwo | 1° | |
| Wydajność | ||
| Pozycja | ||
| Rozdzielczość na jeden obrót | 15 bit | |
| Dokładność systemu | ± 280 ″, położenie znamionowe, 25 °C, ustawienie filtra 21 kHz ± 190 ″, Położenie znamionowe, 25°C, ustawienie filtra 1 kHz |
|
| Szum sygnału (σ) | ± 20 ″ (położenie znamionowe, 25 °C, ustawienie filtra 21 kHz) | |
| Liczba bezwzględnie rejestrowanych obrotów | 4.096 | |
| Dostępny zakres pamięci | 8.192 Byte | |
| Krok pomiarowy na obrót | 32.768 | |
| Interfejsy | ||
| Przebieg kodu | Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy) | |
| Interfejs komunikacyjny | HIPERFACE DSL® | |
| Czas inicjalizacji | Max. 500 ms | |
| Pomiar zewnętrznej rezystancji temperaturowej | Wartość 32-bitowa, bez znaku wartości (1 Ω) 0 ... 209.600 Ω | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, 4 piny | |
| Napięcie zasilające | 7 V ... 12 V | |
| Czas włączenia – rampa napięcia | Maks. 180 ms | |
| Pobór prądu | ≤ 150 mA | |
| Mechanika | ||
| Wykonanie wałka | Wałek stożkowy | |
| Wymiary | Patrz rysunek wymiarowy | |
| Pierścień centrujący | Zredukowany 0,7 mm | |
| Masa | ≤ 0,1 kg | |
| Moment bezwładności wirnika | 1 gcm² | |
| Prędkość obrotowa pracy | ≤ 12.000 min⁻¹ | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Dopuszczalny promieniowy przesuw wałka | ± 0,15 mm | |
| Dopuszczalny osiowy przesuw wałka | ± 0,5 mm | |
| Dane dotyczące otoczenia | ||
| Zakres temperatury roboczej | –40 °C ... +115 °C | |
| Zakres temperatur przechowywania | –40 °C ... +120 °C, bez opakowania | |
| Względna wilgotność powietrza/kondensacja wilgoci | 85 %, Roszenie niedopuszczalne | |
| Odporność na wstrząsy | 100 g, 6 ms (wg EN 60068-2-27) | |
| Zakres częstotliwości odporności na drgania | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| EMC | Wg normy EN 61000-6-2: 2016, EN 61000-6-4: 2006, IEC 6100-6-7: 2014 | |
| Stopień ochrony | IP30, przy zamkniętej pokrywie i podłączonym kontrawtyku (IEC 60529-1) | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270590 | |
| ECLASS 5.1.4 | 27270590 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270590 | |
| ECLASS 8.0 | 27270590 | |
| ECLASS 8.1 | 27270590 | |
| ECLASS 9.0 | 27270590 | |
| ECLASS 10.0 | 27273805 | |
| ECLASS 11.0 | 27273901 | |
| ECLASS 12.0 | 27273901 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 56.000 g | |
| Masa jednostkowa netto | 56 g | |
| Jednostka objętości | 42.875 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084450495 | |
