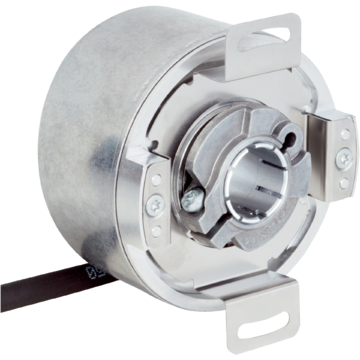

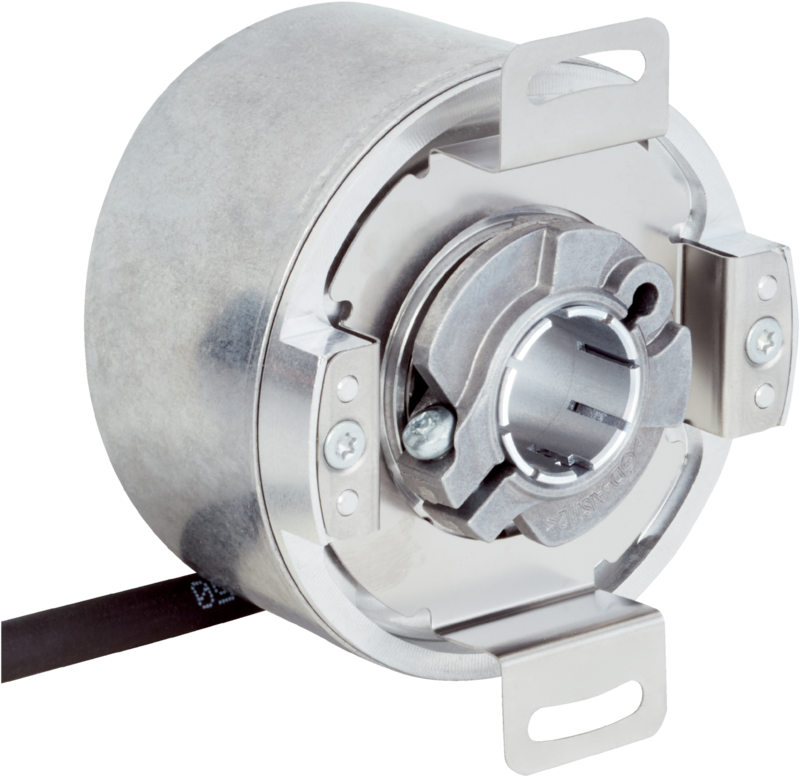

SFS60S-HRKT0K02 - 1081504

Jednobrotowy enkoder bezpieczeństwa SICK, optyczny, interfejs HIPERFACE, 1024 okresy sinus/cosinus, przewód 1,5 m, otwór przelotowy 14 mm, temp. –30...+85°C, IP65.

Kod produktu: SFS60S-HRKT0K02
Oznaczenie producenta: 1081504
Producent: SICK
Kategoria: Bezpieczne enkodery do serwonapędu

Dodaj do porównania

549,00 €

675,27 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2-3 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie

2-3 tygodnie

Gwarancja

Producent

SICK

Opisy produktu

Bezpieczne systemy sprzężenia zwrotnego, SFS/SFM60-S, SFS60S-HRKT0K02, Interfejs komunikacyjny: HIPERFACE®, Wersja: Absolutny jednoobrotowy, Rodzaj konstrukcji: Wersja samodzielna, Liczba okresów Sinus/Cosinus na obrót: 1.024, System zorientowany na bezpieczeństwo: tak, Typ przyłącza: Przewód, 8 żył, uniwersalny, 1,5 m, Technologia: Optyczna, Zakres temperatury roboczej: –30 °C ... +85 °C, Zakres dostawy: Śruby montażowe M3 do wspornika antyrotacyjnego nie wchodzą w zakres dostawy.

Cechy
<>Zakres dostawy</>		<>Śruby montażowe M3 do wspornika antyrotacyjnego nie wchodzą w zakres dostawy.</>
Charakterystyka bezpieczeństwa technicznego
<>Poziom nienaruszalności bezpieczeństwa</>		<>SIL 2 (IEC 61508), SILCL2 (EN 62061)</>
<>Kategoria</>		<>3 (EN ISO 13849)</>
<>Szybkość testowania</>		<>Niewymagane</>
<>Maksymalna częstość odczytu</>		<>Ciągły (Sygnały analogowe)</>
<>Poziom zapewnienia bezpieczeństwa</>		<>PL d (EN ISO 13849)</>
<>PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</>		<>1,7 x 10^-8</>
<>T_M (okres użytkowania)</>		<>20 lat(a) (EN ISO 13849)</>
<>MTTF_D (średni czas do niebezpiecznej awarii)</>		<>230 lat(a) (EN ISO 13849)</>
<>Dokładność zorientowana na bezpieczeństwo</>		<>± 0,09°, przy zliczaniu prostopadłościanów</>
<>Krok pomiarowy zorientowany na bezpieczeństwo</>		<>0,09°, przy zliczaniu prostopadłościanów</>
Wydajność
<>Liczba okresów Sinus/Cosinus na obrót</>		<>1.024</>
<>Liczba bezwzględnie rejestrowanych obrotów</>		<>1</>
<>Łączna liczba kroków</>		<>32.768</>
<>Krok pomiarowy</>		<>0,3 ″ przy interpolacji sygnałów Sinus/Cosinus, 12 bitów</>
<>Nieliniowość różnicowa</>		<>Typ. ± 45 ″, Granice błędów analizy sygnałów Sinus/Cosinus, przy poluzowanym wsporniku antyrotacyjnym</>
<>Nieliniowość różnicowa</>		<>± 7 ″, Nieliniowość w jednym okresie Sinus/Cosinus</>
<>Robocza prędkość obrotowa</>		<>≤ 6.000 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej</>
<>Dostępny zakres pamięci</>		<>1.792 Byte</>
<>Dokładność systemu</>		<>± 52 ″</>
Interfejsy
<>Kodowanie wartości bezwzględnej</>		<>Binarny</>
<>Przebieg kodu</>		<>Rosnąco, Przy obrocie wałka w prawo, patrząc w kierunku „A” (patrz rysunek wymiarowy)</>
<>Interfejs komunikacyjny</>		<>HIPERFACE^®</>
Instalacja elektryczna
<>Typ przyłącza</>		<>Przewód, 8 żył, uniwersalny, 1,5 m</>
<>Napięcie zasilające</>		<>7 V DC ... 12 V DC</>
<>Zalecane napięcie zasilające</>		<>8 V DC</>
<>Częstotliwość wyjściowa dla sygnałów Sinus/Cosinus</>		<>≤ 200 kHz</>
Mechanika
<>Wykonanie wałka</>		<>Otwór przelotowy</>
<>Średnica wałka lub otworu</>		<>14 mm</>
<>Materiał, wał</>		<>Stal nierdzewna</>
<>Materiał, kołnierz</>		<>Cynkowy odlew ciśnieniowy</>
<>Materiał, obudowa</>		<>Odlew ciśnieniowy ze stopu aluminium</>
<>Rodzaj kołnierza/wspornik antyrotacyjny</>		<>Wspornik antyrotacyjny (BEF-DS07XFX)</>
<>Wymiary</>		<>Patrz rysunek wymiarowy</>
<>Masa</>		<>≤ 0,25 kg</>
<>Moment bezwładności wirnika</>		<>56 gcm²</>
<>Prędkość obrotowa pracy</>		<>≤ 6.000 min⁻¹</>
<>Przyspieszenie kątowe</>		<>≤ 500.000 rad/s²</>
<>Moment obrotowy roboczy</>		<>0,6 Ncm (+20 °C)</>
<>Moment rozruchowy</>		<>+ 0,8 Ncm (+20 °C)</>
<>Dopuszczalny statyczny przesuw wałka</>		<>± 0,3 mm, ± 0,5 mm promieniowe, osiowe</>
<>Dopuszczalny dynamiczny przesuw wałka</>		<>± 0,05 mm promieniowe</> <>± 0,1 mm osiowe</>
<>Trwałość użytkowa łożysk kulkowych</>		<>3,6 x 10⁹ obrotów</>
Dane dotyczące otoczenia
<>Zakres temperatury roboczej</>		<>–30 °C ... +85 °C</>
<>Zakres temperatur przechowywania</>		<>–40 °C ... +90 °C, bez opakowania</>
<>Względna wilgotność powietrza/kondensacja wilgoci</>		<>90 %, Roszenie niedopuszczalne</>
<>Odporność na wstrząsy</>		<>100 g, 6 ms (EN 60068-2-6)</>
<>Zakres częstotliwości odporności na drgania</>		<>20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)</>
<>EMC</>		<>Wg EN 61000-6-2 i EN 61000-6-3</>
<>Stopień ochrony</>		<>IP65, w stanie zamontowanym (IEC 60529)</>
<>Wysokość eksploatacyjna (n.p.m.)</>		<>2.000 m</>
Klasyfikacje
<>ECLASS 5.0</>		<>27270590</>
<>ECLASS 5.1.4</>		<>27270590</>
<>ECLASS 6.0</>		<>27270590</>
<>ECLASS 6.2</>		<>27270590</>
<>ECLASS 7.0</>		<>27270590</>
<>ECLASS 8.0</>		<>27270590</>
<>ECLASS 8.1</>		<>27270590</>
<>ECLASS 9.0</>		<>27270590</>
<>ECLASS 10.0</>		<>27273805</>
<>ECLASS 11.0</>		<>27273901</>
<>ECLASS 12.0</>		<>27273901</>
<>ETIM 5.0</>		<>EC001486</>
<>ETIM 6.0</>		<>EC001486</>
<>ETIM 7.0</>		<>EC001486</>
<>ETIM 8.0</>		<>EC001486</>
<>UNSPSC 16.0901</>		<>41112113</>
Certyfikaty
<>EU declaration of conformity</>		<>Tak</>
<>UK declaration of conformity</>		<>Tak</>
<>ACMA declaration of conformity</>		<>Tak</>
<>Moroccan declaration of conformity</>		<>Tak</>
<>China-RoHS</>		<>Tak</>
<>Certyfikat UK-Type-Examination</>		<>Tak</>
<>Certyfikat EC-Type-Examination</>		<>Tak</>
<>Information according to Art. 3 of Data Act (Regulation EU 2023/2854)</>		<>Tak</>
Dane dotyczące cła
Masa jednostkowa		0.373 kg
Masa jednostkowa netto		0.373 kg
Jednostka objętości		2187 Cubic Centimetres (cm³)
Kraj pochodzenia		Niemcy
EAN		4047084424335
