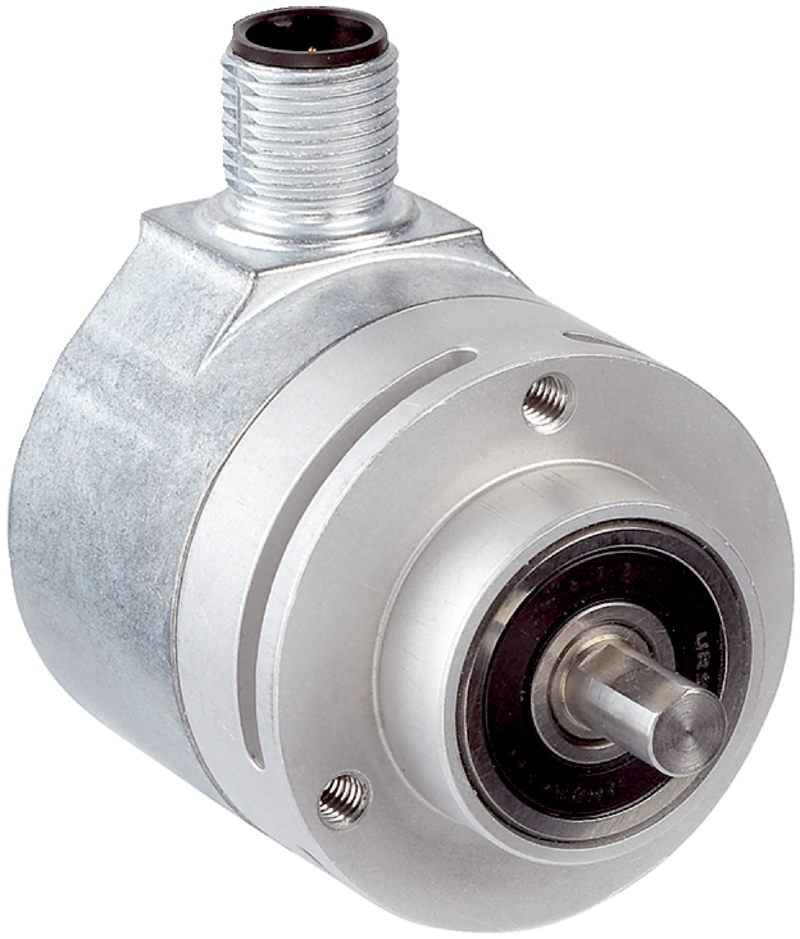

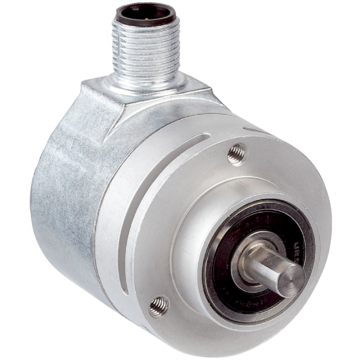

SKS36S-HVA0-K02 - 1036557
Enkoder bezpieczeństwa SICK HIPERFACE, jednoobrotowy, wersja samodzielna, wałek stożkowy, 128 okresów na obrót, interfejs M12, IP50, –20°C do +100°C, PL d, SIL 2.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Bezpieczne systemy sprzężenia zwrotnego, SKS/SKM36-S, SKS36S-HVA0-K02, Interfejs komunikacyjny: HIPERFACE®, Wersja: Absolutny jednoobrotowy, Rodzaj konstrukcji: Wersja samodzielna, Liczba okresów Sinus/Cosinus na obrót: 128, System zorientowany na bezpieczeństwo: tak, Wykonanie mechaniczne: Wałek stożkowy, Typ przyłącza: Wtyk, M12, 8 pinów, promieniowe, Technologia: Optyczna, Zakres temperatury roboczej: –20 °C ... +100 °C
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508), SILCL2 (IEC 62061) | |
| Kategoria | 3 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) | |
| PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 1,30 x 10-8 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Wydajność | ||
| Liczba okresów Sinus/Cosinus na obrót | 128 | |
| Liczba bezwzględnie rejestrowanych obrotów | 1 | |
| Łączna liczba kroków | 4.096 | |
| Krok pomiarowy | 2,5 ″ przy interpolacji sygnałów Sinus/Cosinus, 12 bitów | |
| Nieliniowość różnicowa | ± 120 ″, Granice błędów analizy sygnałów Sinus/Cosinus | |
| Robocza prędkość obrotowa | ≤ 6.000 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej | |
| Dostępny zakres pamięci | 1.792 Byte | |
| Dokładność systemu | ± 120 ″ | |
| Interfejsy | ||
| Kodowanie wartości bezwzględnej | Binarny | |
| Przebieg kodu | Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy) | |
| Interfejs komunikacyjny | HIPERFACE® | |
| Instalacja elektryczna | ||
| Typ przyłącza | Wtyk, M12, 8 pinów, promieniowe | |
| Napięcie zasilające | 7 V DC ... 12 V DC | |
| Zalecane napięcie zasilające | 8 V DC | |
| Pobór prądu | 60 mA | |
| Częstotliwość wyjściowa dla sygnałów Sinus/Cosinus | ≤ 65 kHz | |
| Mechanika | ||
| Wykonanie wałka | Wałek | |
| Rodzaj kołnierza/wspornik antyrotacyjny | Wspornik antyrotacyjny | |
| Wymiary | Patrz rysunek wymiarowy | |
| Masa | 0,07 kg | |
| Moment bezwładności wirnika | 6 gcm² | |
| Prędkość obrotowa pracy | 6.000 min⁻¹ | |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² | |
| Moment obrotowy roboczy | 0,6 Ncm | |
| Moment rozruchowy | 0,9 Ncm | |
| Dopuszczalne obciążenie wałka | 10 N (promieniowe) 5 N (osiowe) |
|
| Trwałość użytkowa łożysk kulkowych | 2,0 x 10^9 obrotów | |
| Dane dotyczące otoczenia | ||
| Zakres temperatury roboczej | –20 °C ... +100 °C | |
| Zakres temperatur przechowywania | –40 °C ... +125 °C, bez opakowania | |
| Względna wilgotność powietrza/kondensacja wilgoci | 90 %, Roszenie niedopuszczalne | |
| Odporność na wstrząsy | 100 g, 6 ms (EN 60068-2-27) | |
| Zakres częstotliwości odporności na drgania | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) | |
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 | |
| Stopień ochrony | IP50, przy podłączonym kontrawtyku (IEC 60529) | |
| Wysokość eksploatacyjna (n.p.m.) | 2.000 m | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270590 | |
| ECLASS 5.1.4 | 27270590 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270590 | |
| ECLASS 8.0 | 27270590 | |
| ECLASS 8.1 | 27270590 | |
| ECLASS 9.0 | 27270590 | |
| ECLASS 10.0 | 27273805 | |
| ECLASS 11.0 | 27273901 | |
| ECLASS 12.0 | 27273901 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.213 kg | |
| Masa jednostkowa netto | 0.213 kg | |
| Jednostka objętości | 1262.25 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084295706 | |
