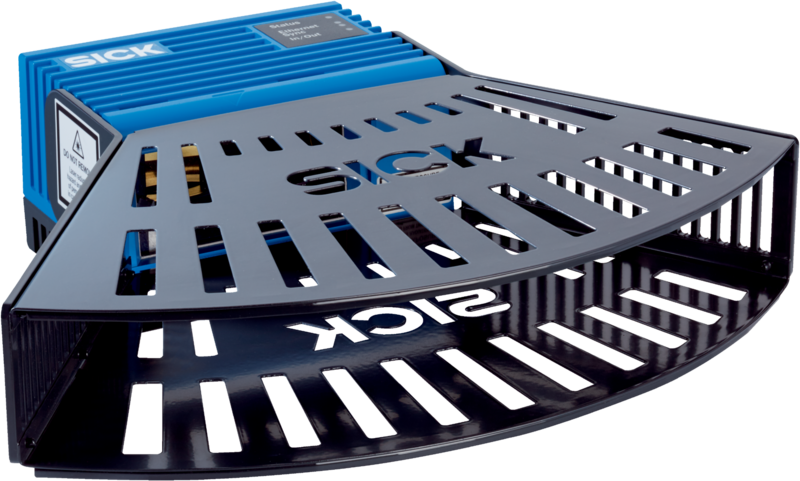

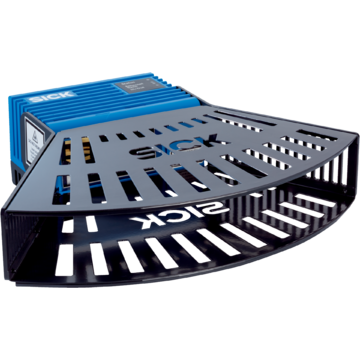

LMS4121R-13000 - 1091393
Skaner LiDAR SICK do detekcji obiektów wewnątrz, zakres 0,7–3 m, kąt 70°, IP65, do 600 Hz, trzy wyjścia cyfrowe, szeroki przekrój aplikacji, błędy systematyczne ±1 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, LMS4000, LMS4121R-13000, Zakres pracy: 0,7 m ... 3 m, Kąt otwarcia: 70°, Stopień ochrony: IP65, Kolor: Jasnoniebieski (RAL 5012), Zintegrowana aplikacja: Wyprowadzanie danych pomiarowych, Typ przyłącza: 1 x M12, wtyk 5-pinowy (Power + I/O + Sync)1 x M12, 8-pinowe złącze żeńskie (Ethernet)1 x M12, gniazdo 5-pinowe (Encoder + I/O), Częstotliwość skanowania: 600 Hz
| Cechy | ||
|---|---|---|
| <>Obszar zastosowań</> | <>Indoor</> | |
| <>Okno odczytu</> | <>Po stronie czołowej</> | |
| <>Źródło światła</> | <>Widzialne światło czerwone (660 nm)</> | |
| <>Klasa lasera</> | <>2 (IEC 60825-1:2014, EN 60825-1:2014)</> | |
| Kąt otwarcia | ||
| <>Poziomo</> | <>70°</> | |
| <>Częstotliwość skanowania</> | <>600 Hz</> | |
| Rozdzielczość kątowa | ||
| <>Poziomo</> | <>0,0833°</> | |
| <>Zakres pracy</> | <>0,7 m ... 3 m</> | |
| Zasięg | ||
| <>Przy remisji 2%</> | <>3 m</> | |
| <>Przy remisji 3,5%</> | <>3 m</> | |
| <>W przypadku współczynnika remisji 10%</> | <>3 m</> | |
| Mechanika/elektryka | ||
| <>Typ przyłącza</> | <>1 x M12, wtyk 5-pinowy (Power + I/O + Sync)</> <>1 x M12, 8-pinowe złącze żeńskie (Ethernet)</> <>1 x M12, gniazdo 5-pinowe (Encoder + I/O)</> |
|
| <>Napięcie zasilające</> | <>24 V DC, ± 25 %</> | |
| <>Pobór mocy</> | <>≤ 16 W, faza rozruchu maks. 29 W</> | |
| <>Prąd wyjściowy</> | <>≤ 100 mA</> | |
| <>Materiał obudowy</> | <>Odlew ciśnieniowy ze stopu aluminium</> | |
| <>Kolor obudowy</> | <>Jasnoniebieski (RAL 5012)</> | |
| <>Stopień ochrony</> | <>IP65</> | |
| <>Klasa ochrony</> | <>III</> | |
| <>Bezpieczeństwo elektryczne</> | <>IEC 61010-1:2011</> | |
| <>Masa</> | <>3,7 kg</> | |
| <>Wymiary (dł. x szer. x wys.)</> | <>397 mm x 370 mm x 107 mm</> | |
| <>MTBF</> | <>80 lat(a)</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>MTTFD</> | <>> 100 lat(a)</> | |
| Wydajność | ||
| <>Częstotliwość skanowania/odświeżania</> | <>504.600 punktów pomiarowych/s</> | |
| <>Czas odpowiedzi</> | <>≥ 4,8 ms</> | |
| <>Wykrywane kształty obiektów</> | <>Niemal dowolny</> | |
| <>Błąd systematyczny</> | <>± 1 mm</> | |
| <>Błąd statystyczny</> | <>1,5 mm</> | |
| <>Zintegrowana aplikacja</> | <>Wyprowadzanie danych pomiarowych</> | |
| <>Filtr</> | <>Filtr prostokątny</> <>Filtr krawędziowy</> <>Filtr mediany</> <>Kompensacja połysku</> <>Filtr wartości średniej</> |
|
| Interfejsy | ||
| Ethernet | ||
| <>Funkcja</> | <>Wyprowadzenie danych pomiarowych (odległość, RSSI, kąt)</> | |
| <>Prędkość przesyłania danych</> | <>100 Mbit/s ... 1.000 Mbit/s, Półdupleks/pełny dupleks</> | |
| <>Wejścia dwustanowe</> | <>2</> | |
| <>Encodereingänge</> | <>2 (faza A, faza B)</> | |
| <>Wyjścia dwustanowe</> | <>3</> | |
| <>Synchronisationseingänge/-ausgänge</> | <>1 (Master / Slave)</> | |
| <>Wskazania optyczne</> | <>4 LEDs</> | |
| <>Program konfiguracyjny</> | <>SOPAS ET</> | |
| <>Maksymalna częstotliwość enkodera</> | <>Max. 50 kHz</> | |
| Dane dotyczące otoczenia | ||
| <>Remisja obiektu</> | <>2 % ... 200 %</> | |
| <>Kompatybilność elektromagnetyczna (EMC)</> | <>EN 61000-6-3:2007+A1:2011 / IEC 61000-6-3:2006+AMD1:2010</> | |
| <>Odporność na drgania</> | <>EN 60068-2-6:2007</> | |
| <>Odporność na wstrząsy</> | <>EN 60068-2-27:2008</> | |
| <>Temperatura otoczenia pracy</> | <>–10 °C ... +50 °C</> | |
| <>Temperatura składowania</> | <>–20 °C ... +70 °C</> | |
| <>Dopuszczalna względna wilgotność powietrza</> | <>≤ 90 %, bez kondensacji</> | |
| <>Odporność na światło zewnętrzne</> | <>2.000 lx</> | |
| Ogólne wskazówki | ||
| <>Wskazówka dotycząca stosowania</> | <>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>certyfikat cTUVus</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27270990</> | |
| <>ECLASS 5.1.4</> | <>27270990</> | |
| <>ECLASS 6.0</> | <>27270913</> | |
| <>ECLASS 6.2</> | <>27270913</> | |
| <>ECLASS 7.0</> | <>27270913</> | |
| <>ECLASS 8.0</> | <>27270913</> | |
| <>ECLASS 8.1</> | <>27270913</> | |
| <>ECLASS 9.0</> | <>27270913</> | |
| <>ECLASS 10.0</> | <>27270913</> | |
| <>ECLASS 11.0</> | <>27270913</> | |
| <>ECLASS 12.0</> | <>27270913</> | |
| <>ETIM 5.0</> | <>EC002550</> | |
| <>ETIM 6.0</> | <>EC002550</> | |
| <>ETIM 7.0</> | <>EC002550</> | |
| <>ETIM 8.0</> | <>EC002550</> | |
| <>UNSPSC 16.0901</> | <>41111615</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 4.579 kg | |
| Masa jednostkowa netto | 4.579 kg | |
| Jednostka objętości | 41971 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084431869 | |
