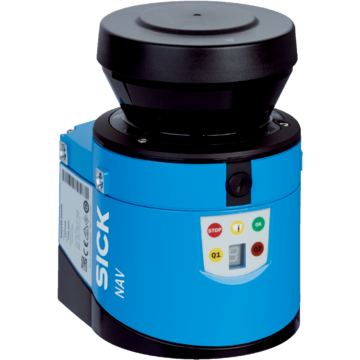

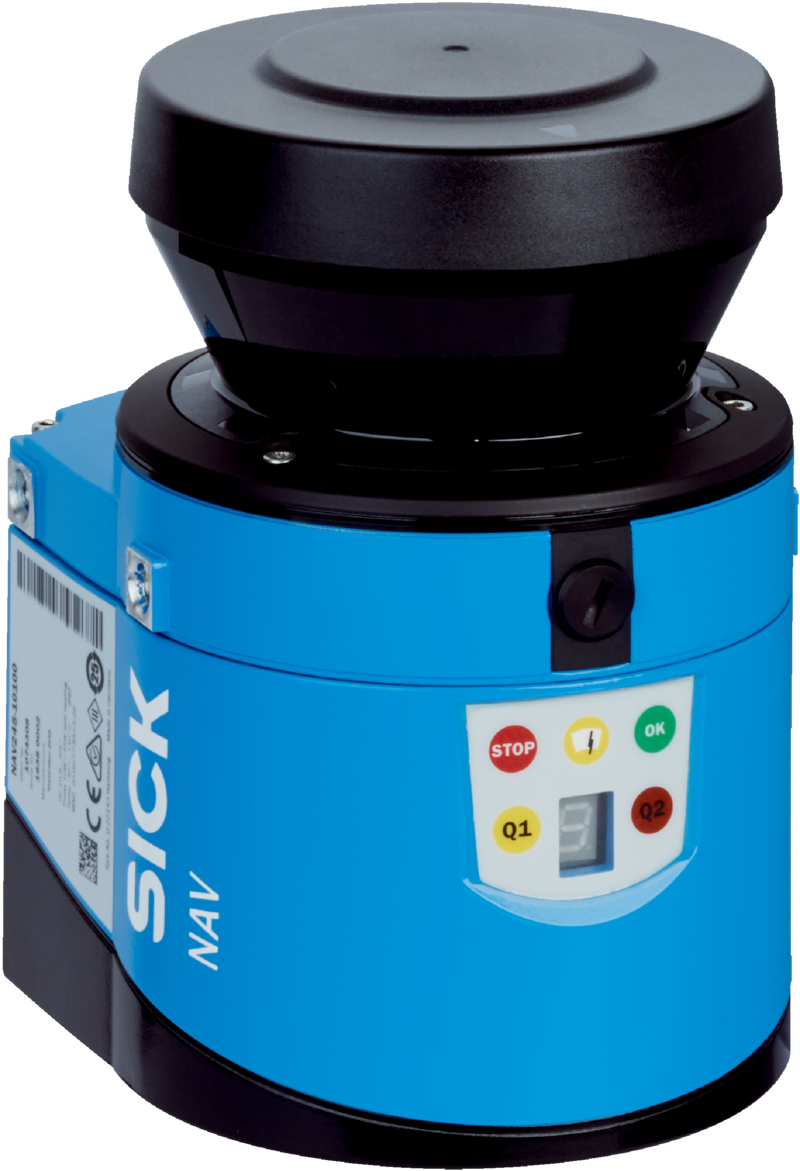

NAV210-10100 - 1103318
Czujnik LiDAR SICK do pracy wewnątrz budynków, zasięg 0,5–50 m, kąt 270°, IP65, rozdzielczość kątowa 0,25°, częstotliwość ?25 Hz, 2 gniazda M12, kompaktowa aluminiowa obudowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki LiDAR, NAV2xx, NAV210-10100, Zakres pracy: 0,5 m ... 50 m, Kąt otwarcia: 270°, Stopień ochrony: IP65, Kolor: Jasnoniebieski (RAL 5012), Typ przyłącza: 2 x Wtyk/gniazdo M12, Częstotliwość skanowania: ? 25 Hz
| Cechy | ||
|---|---|---|
| <>Obszar zastosowań</> | <>Indoor</> | |
| <>Źródło światła</> | <>Dioda laserowa (905 nm)</> | |
| <>Klasa lasera</> | <>1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)</> | |
| Kąt otwarcia | ||
| <>Poziomo</> | <>270°</> | |
| <>Częstotliwość skanowania</> | <>≥ 25 Hz</> | |
| Rozdzielczość kątowa | ||
| <>Poziomo</> | <>0,25°, w przypadku danych surowych/danych konturów</> | |
| <>Zakres pracy</> | <>0,5 m ... 50 m</> | |
| Zasięg | ||
| <>W przypadku współczynnika remisji 10%</> | <>18 m</> | |
| <>W przypadku współczynnika remisji 90%</> | <>50 m</> | |
| Mechanika/elektryka | ||
| <>Typ przyłącza</> | <>2 x Wtyk/gniazdo M12</> | |
| <>Napięcie zasilające</> | <>10,8 V DC ... 30 V DC</> | |
| <>Pobór mocy</> | <>Typ. 8 W, ogrzewaniem – standardowo 35 W</> | |
| <>Materiał obudowy</> | <>Odlew ciśnieniowy ze stopu aluminium</> | |
| <>Kolor obudowy</> | <>Jasnoniebieski (RAL 5012)</> | |
| <>Stopień ochrony</> | <>IP65 (EN 60529/A1 (2002-02))</> | |
| <>Klasa ochrony</> | <>III (EN 61140 (2002-03))</> | |
| <>Masa</> | <>1,1 kg</> | |
| <>Wymiary (dł. x szer. x wys.)</> | <>124,9 mm x 102 mm x 152 mm</> | |
| <>MTBF</> | <>> 100 lat(a)</> | |
| Charakterystyka bezpieczeństwa technicznego | ||
| <>MTTFD</> | <>> 100 lat(a)</> | |
| Wydajność | ||
| <>Błąd systematyczny</> | <>Typ. ± 30 mm (Kontur)</> | |
| <>Błąd statystyczny</> | <>Typ. 12 mm (Kontur)</> | |
| <>Dryft temperaturowy</> | <>Typ. 0,1 mm/K</> | |
| Interfejsy | ||
| Ethernet | ||
| <>Funkcja</> | <>Interfejs danych (przekazywanie wyniku odczytu)</> | |
| <>Prędkość przesyłania danych</> | <>10/100 Mbit/s</> | |
| Szeregowy | ||
| <>Funkcja</> | <>Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy</> | |
| <>Prędkość przesyłania danych</> | <>9,6 kBaud ... 115,2 kBaud</> | |
| Dane dotyczące otoczenia | ||
| <>Kompatybilność elektromagnetyczna (EMC)</> | <>EN 61000-6-2:2005-08 / EN 61000-6-4 (2007-01)</> | |
| <>Odporność na drgania</> | <>EN 60068-2-6 (1995-04)</> | |
| <>Temperatura otoczenia pracy</> | <>–30 °C ... +50 °C</> | |
| <>Temperatura składowania</> | <>–30 °C ... +70 °C</> | |
| <>Dopuszczalna względna wilgotność powietrza</> | <>≤ 85 %, bez kondensacji</> | |
| Ogólne wskazówki | ||
| <>Wskazówka dotycząca stosowania</> | <>Czujnik nie jest elementem zabezpieczającym w rozumieniu aktualnie obowiązujących norm bezpieczeństwa dla maszyn.</> | |
| Certyfikaty | ||
| <>EU declaration of conformity</> | <>Tak</> | |
| <>UK declaration of conformity</> | <>Tak</> | |
| <>ACMA declaration of conformity</> | <>Tak</> | |
| <>China-RoHS</> | <>Tak</> | |
| <>certyfikat cTUVus</> | <>Tak</> | |
| Klasyfikacje | ||
| <>ECLASS 5.0</> | <>27270990</> | |
| <>ECLASS 5.1.4</> | <>27270990</> | |
| <>ECLASS 6.0</> | <>27270913</> | |
| <>ECLASS 6.2</> | <>27270913</> | |
| <>ECLASS 7.0</> | <>27270913</> | |
| <>ECLASS 8.0</> | <>27270913</> | |
| <>ECLASS 8.1</> | <>27270913</> | |
| <>ECLASS 9.0</> | <>27270913</> | |
| <>ECLASS 10.0</> | <>27270913</> | |
| <>ECLASS 11.0</> | <>27270913</> | |
| <>ECLASS 12.0</> | <>27270913</> | |
| <>ETIM 5.0</> | <>EC002550</> | |
| <>ETIM 6.0</> | <>EC002550</> | |
| <>ETIM 7.0</> | <>EC002550</> | |
| <>ETIM 8.0</> | <>EC002550</> | |
| <>UNSPSC 16.0901</> | <>41111615</> | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.390 kg | |
| Masa jednostkowa netto | 1.39 kg | |
| Jednostka objętości | 5031 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084458453 | |
